（全国版）高考物理一轮复习 专题十一 电磁感应 考点1 电磁感应现象 楞次定律教案-人教版高三全册物理教案VIP免费

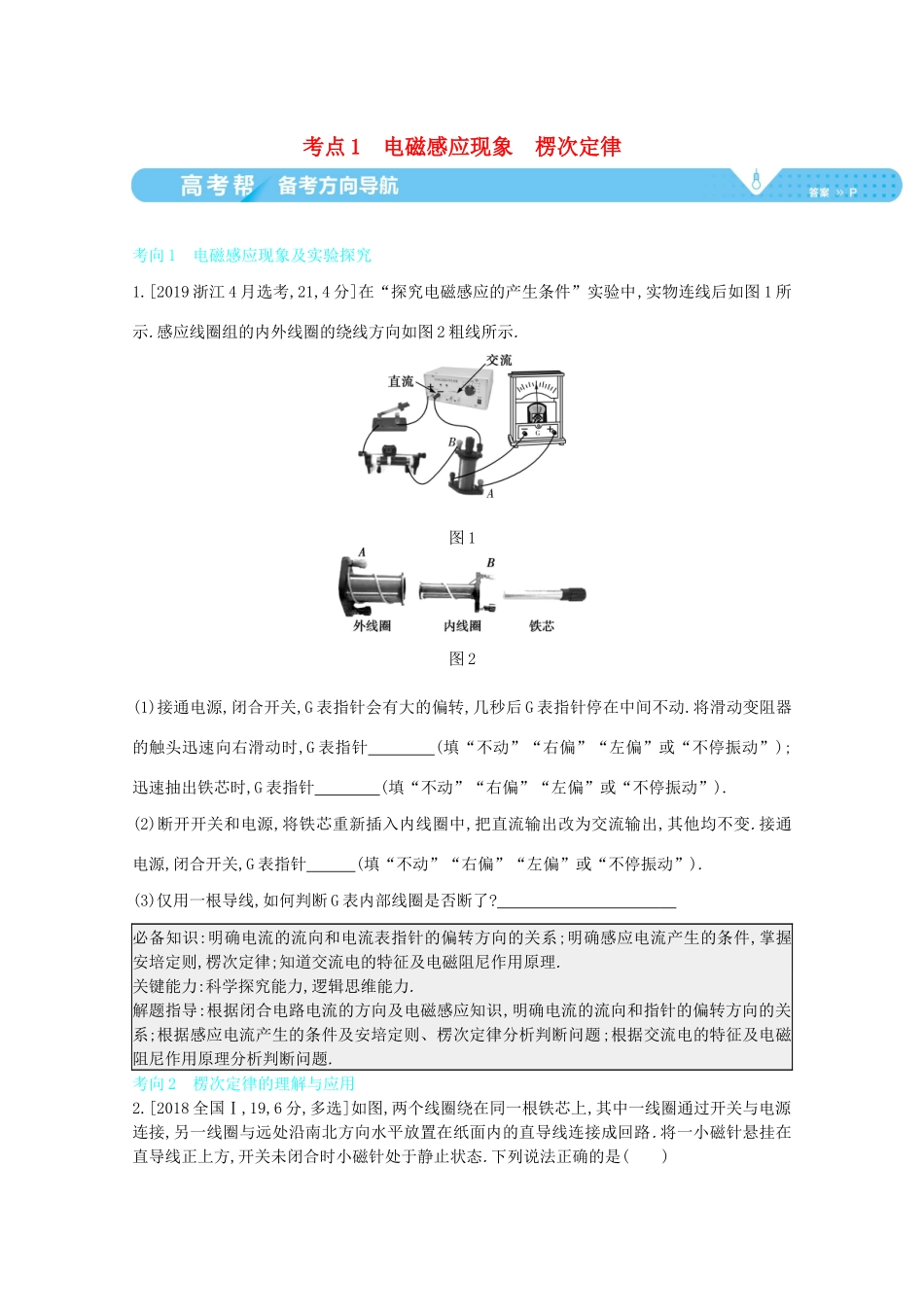

考点1电磁感应现象楞次定律416考向1电磁感应现象及实验探究1.[2019浙江4月选考,21,4分]在“探究电磁感应的产生条件”实验中,实物连线后如图1所示.感应线圈组的内外线圈的绕线方向如图2粗线所示.图1图2(1)接通电源,闭合开关,G表指针会有大的偏转,几秒后G表指针停在中间不动.将滑动变阻器的触头迅速向右滑动时,G表指针(填“不动”“右偏”“左偏”或“不停振动”);迅速抽出铁芯时,G表指针(填“不动”“右偏”“左偏”或“不停振动”).(2)断开开关和电源,将铁芯重新插入内线圈中,把直流输出改为交流输出,其他均不变.接通电源,闭合开关,G表指针(填“不动”“右偏”“左偏”或“不停振动”).(3)仅用一根导线,如何判断G表内部线圈是否断了?必备知识:明确电流的流向和电流表指针的偏转方向的关系;明确感应电流产生的条件,掌握安培定则,楞次定律;知道交流电的特征及电磁阻尼作用原理.关键能力:科学探究能力,逻辑思维能力.解题指导:根据闭合电路电流的方向及电磁感应知识,明确电流的流向和指针的偏转方向的关系;根据感应电流产生的条件及安培定则、楞次定律分析判断问题;根据交流电的特征及电磁阻尼作用原理分析判断问题.考向2楞次定律的理解与应用2.[2018全国Ⅰ,19,6分,多选]如图,两个线圈绕在同一根铁芯上,其中一线圈通过开关与电源连接,另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路.将一小磁针悬挂在直导线正上方,开关未闭合时小磁针处于静止状态.下列说法正确的是()A.开关闭合后的瞬间,小磁针的N极朝垂直纸面向里的方向转动B.开关闭合并保持一段时间后,小磁针的N极指向垂直纸面向里的方向C.开关闭合并保持一段时间后,小磁针的N极指向垂直纸面向外的方向D.开关闭合并保持一段时间再断开后的瞬间,小磁针的N极朝垂直纸面向外的方向转动必备知识:小磁针的N极指向与磁场方向的关系,感应电流的产生、安培定则和楞次定律的应用等.关键能力:对物理观念的理解应用能力.解题指导:只要穿过闭合回路的磁通量发生变化,回路就有感应电流产生,开关闭合和断开瞬间,穿过左侧线圈铁芯的磁通量均发生变化,左侧线圈中有感应电流产生,直导线中有电流流过,根据安培定则和楞次定律,可判断小磁针N极受力转动的方向,开关闭合并保持一段时间后,无感应电流产生,小磁针N极也就不会发生转动.考法1电磁感应现象及判断1现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流表及开关按图示连接,在开关闭合、线圈A放在线圈B中的情况下,某同学发现当他将滑动变阻器的滑片P向左加速滑动时,电流表指针向右偏转.由此可以推断A.线圈A向上移动或滑动变阻器的滑片P向右加速滑动,都能引起电流表指针向左偏转B.线圈A向上移动或断开开关,都能引起电流表指针向右偏转C.滑动变阻器的滑片P匀速向左或匀速向右滑动,都能使电流表指针静止在中央D.因为线圈A、线圈B的绕线方向未知,所以无法判断电流表指针偏转的方向电流表指针是否发生偏转取决于穿过线圈B的磁通量是否发生变化,而电流表指针的偏转方向由穿过线圈B的磁通量是增加还是减少决定,由题意知当P向左滑动时,线圈A中的电流变小,穿过线圈B的磁通量减少,电流表指针向右偏转.依此推理,当穿过线圈B的磁通量增加时,电流表指针应向左偏转.线圈A向上移动或断开开关时,穿过线圈B的磁通量减少,电流表指针向右偏转,故A错误,B正确;P匀速向左滑动时穿过线圈B的磁通量减少,电流表指针向右偏转,P匀速向右滑动时穿过线圈B的磁通量增加,电流表指针向左偏转,故C错误;由以上分析可知,D错误.B特别提醒判断感应电流的方向时,必须把握好以下几点:(1)明确产生感应电流的条件,即穿过闭合电路的磁通量发生变化;(2)明确电流表指针的偏转方向与电流的流向之间的关系;(3)明确产生感应电流的原因,是“导体切割”,还是“磁场变化”,磁通量是增加还是减少;(4)在原磁场方向不变时,磁通量增加和磁通量减少所引起的感应电流方向一定相反.考法2应用楞次定律判断感应电流方向2[2017全国Ⅲ,15,6分]如图所示,在方向垂直于纸面向里的匀强磁场中有一U形金属导轨,导轨平面与磁场垂直.金属杆PQ置于导轨上并与导轨形成闭合回路PQRS,一圆环形金属线框T位于回路围成的区域内,线框与导轨共面.现让金属杆PQ突然向右...
