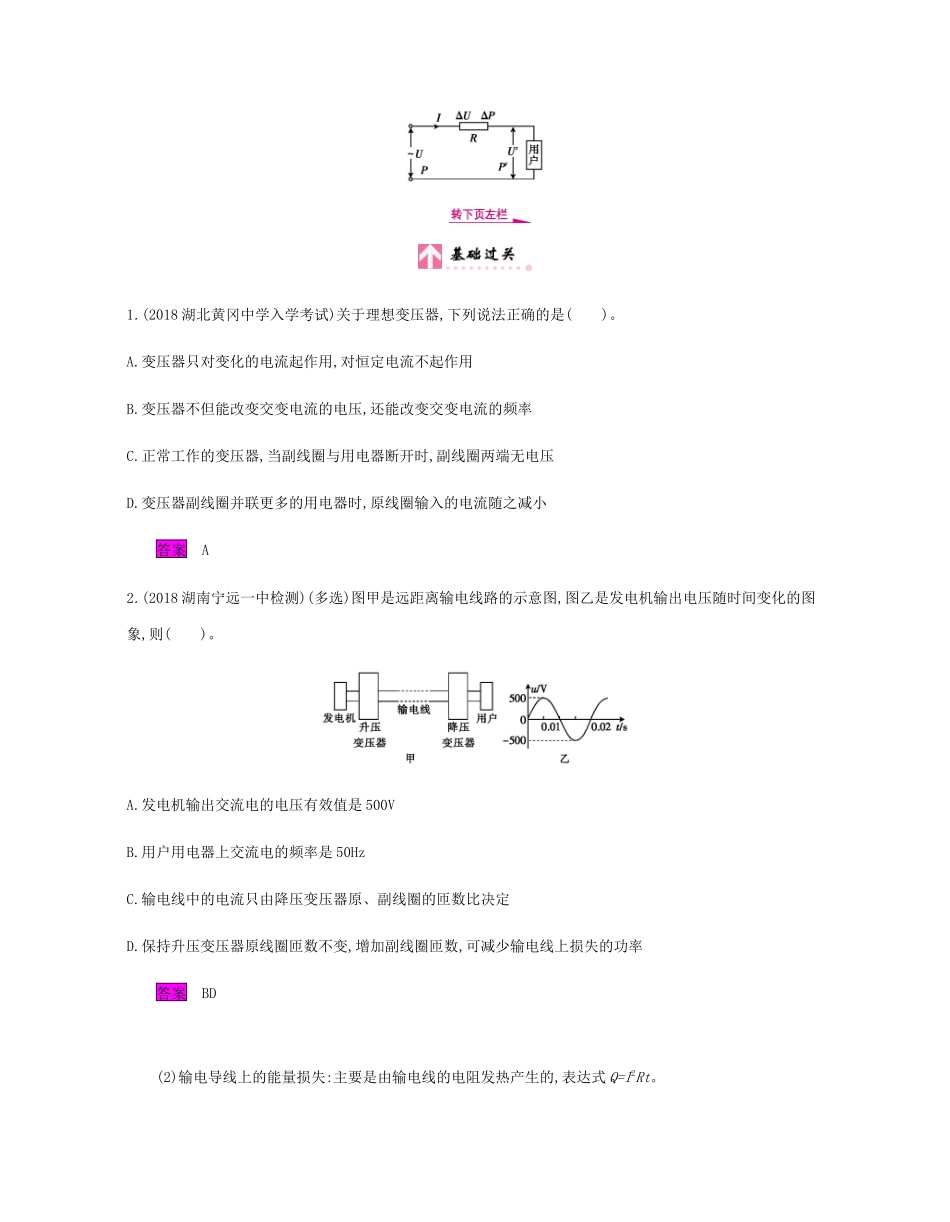

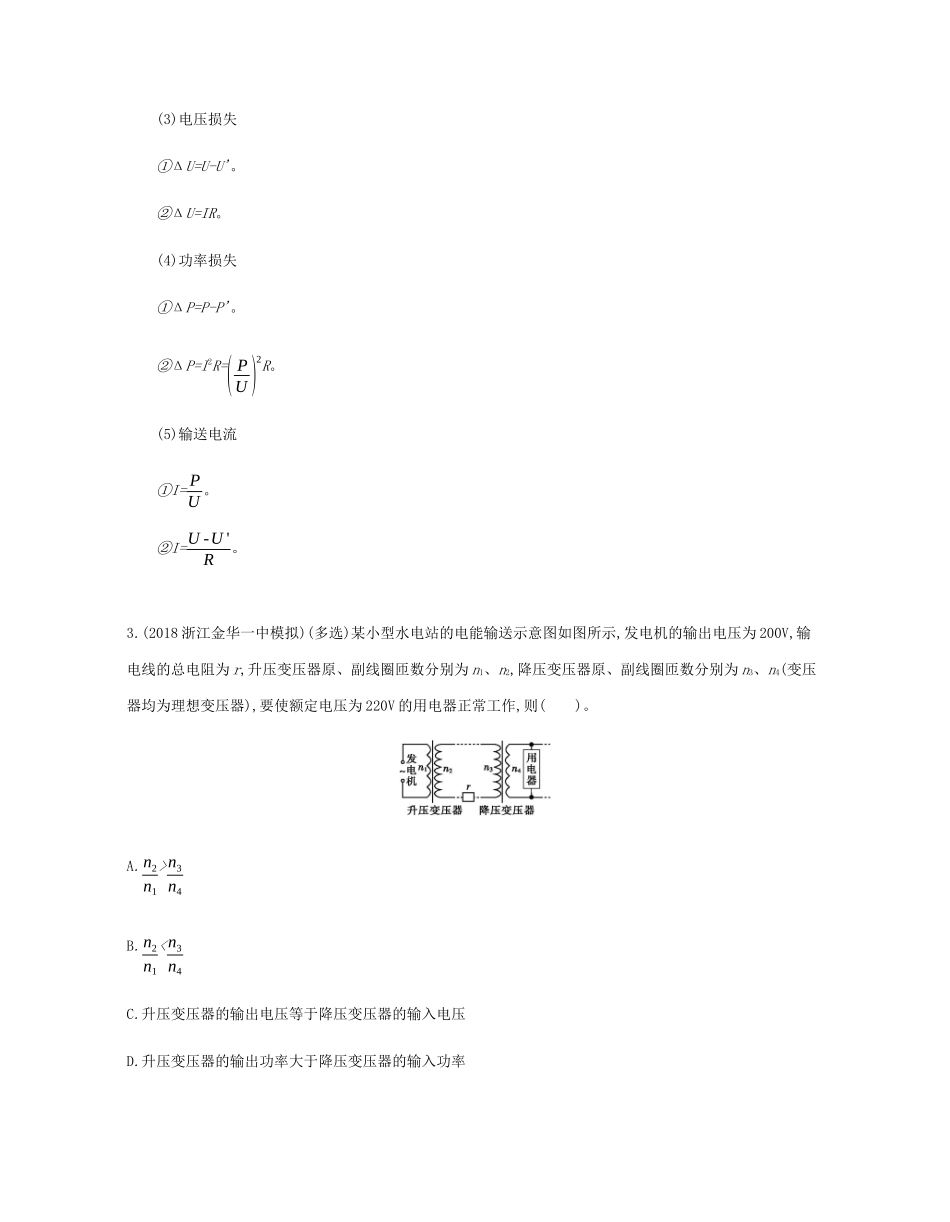

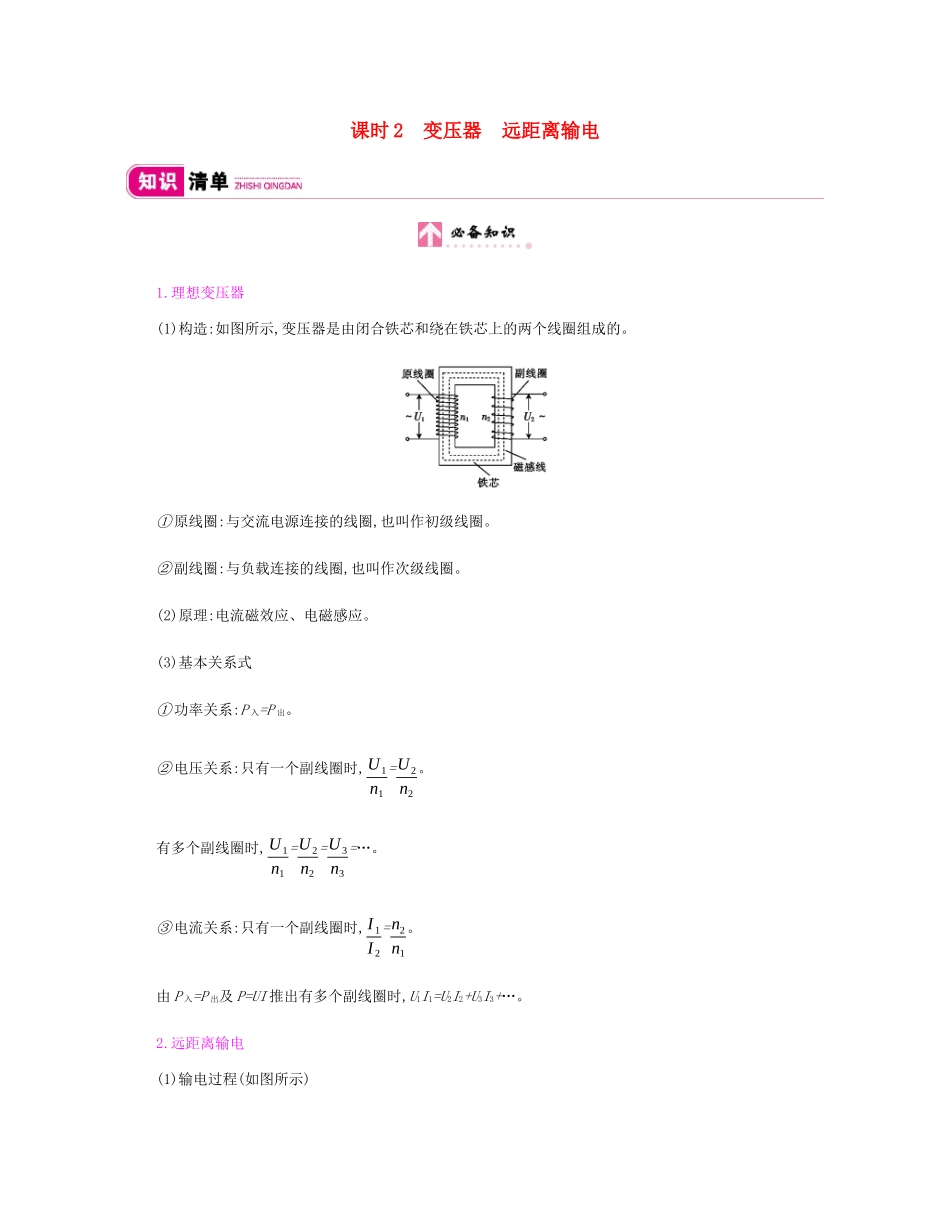

课时2变压器远距离输电1.理想变压器(1)构造:如图所示,变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的。①原线圈:与交流电源连接的线圈,也叫作初级线圈。②副线圈:与负载连接的线圈,也叫作次级线圈。(2)原理:电流磁效应、电磁感应。(3)基本关系式①功率关系:P入=P出。②电压关系:只有一个副线圈时,U1n1=U2n2。有多个副线圈时,U1n1=U2n2=U3n3=…。③电流关系:只有一个副线圈时,I1I2=n2n1。由P入=P出及P=UI推出有多个副线圈时,U1I1=U2I2+U3I3+…。2.远距离输电(1)输电过程(如图所示)1.(2018湖北黄冈中学入学考试)关于理想变压器,下列说法正确的是()。A.变压器只对变化的电流起作用,对恒定电流不起作用B.变压器不但能改变交变电流的电压,还能改变交变电流的频率C.正常工作的变压器,当副线圈与用电器断开时,副线圈两端无电压D.变压器副线圈并联更多的用电器时,原线圈输入的电流随之减小答案A2.(2018湖南宁远一中检测)(多选)图甲是远距离输电线路的示意图,图乙是发电机输出电压随时间变化的图象,则()。A.发电机输出交流电的电压有效值是500VB.用户用电器上交流电的频率是50HzC.输电线中的电流只由降压变压器原、副线圈的匝数比决定D.保持升压变压器原线圈匝数不变,增加副线圈匝数,可减少输电线上损失的功率答案BD(2)输电导线上的能量损失:主要是由输电线的电阻发热产生的,表达式Q=I2Rt。(3)电压损失①ΔU=U-U'。②ΔU=IR。(4)功率损失①ΔP=P-P'。②ΔP=I2R=(PU)2R。(5)输送电流①I=PU。②I=U-U'R。3.(2018浙江金华一中模拟)(多选)某小型水电站的电能输送示意图如图所示,发电机的输出电压为200V,输电线的总电阻为r,升压变压器原、副线圈匝数分别为n1、n2,降压变压器原、副线圈匝数分别为n3、n4(变压器均为理想变压器),要使额定电压为220V的用电器正常工作,则()。A.n2n1>n3n4B.n2n1
