高考物理一轮复习 第十四章 电磁波和相对论简介教案-人教版高三全册物理教案VIP免费

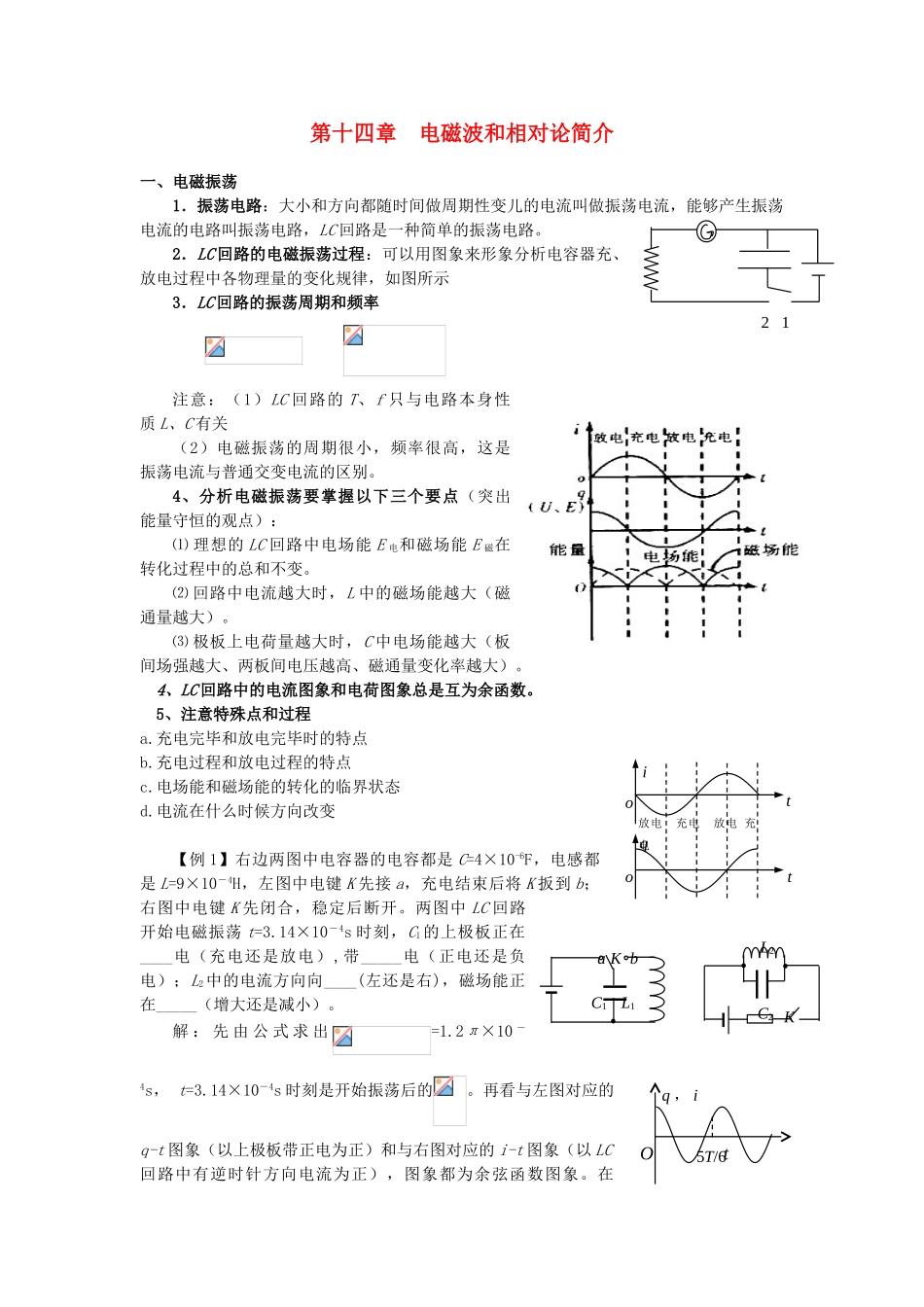

q，iOt5T/6第十四章电磁波和相对论简介一、电磁振荡1．振荡电路：大小和方向都随时间做周期性变儿的电流叫做振荡电流，能够产生振荡电流的电路叫振荡电路，LC回路是一种简单的振荡电路。2．LC回路的电磁振荡过程：可以用图象来形象分析电容器充、放电过程中各物理量的变化规律，如图所示3．LC回路的振荡周期和频率注意：（1）LC回路的T、f只与电路本身性质L、C有关（2）电磁振荡的周期很小，频率很高，这是振荡电流与普通交变电流的区别。4、分析电磁振荡要掌握以下三个要点（突出能量守恒的观点）：⑴理想的LC回路中电场能E电和磁场能E磁在转化过程中的总和不变。⑵回路中电流越大时，L中的磁场能越大（磁通量越大）。⑶极板上电荷量越大时，C中电场能越大（板间场强越大、两板间电压越高、磁通量变化率越大）。4、LC回路中的电流图象和电荷图象总是互为余函数。5、注意特殊点和过程a.充电完毕和放电完毕时的特点b.充电过程和放电过程的特点c.电场能和磁场能的转化的临界状态d.电流在什么时候方向改变【例1】右边两图中电容器的电容都是C=4×10-6F，电感都是L=9×10－4H，左图中电键K先接a，充电结束后将K扳到b；右图中电键K先闭合，稳定后断开。两图中LC回路开始电磁振荡t=3.14×10－4s时刻，C1的上极板正在____电（充电还是放电）,带_____电（正电还是负电）；L2中的电流方向向____(左还是右)，磁场能正在_____（增大还是减小）。解：先由公式求出=1.2π×10－4s，t=3.14×10－4s时刻是开始振荡后的。再看与左图对应的q-t图象（以上极板带正电为正）和与右图对应的i-t图象（以LC回路中有逆时针方向电流为正），图象都为余弦函数图象。在aKbC1L1L2C2Kiqttoo放电充电放电充电21时刻，从左图对应的q-t图象看出，上极板正在充正电；从右图对应的i-t图象看出，L2中的电流向左，正在增大，所以磁场能正在增大。二、电磁场和电磁波1．麦克斯韦的电磁场理论（1）变化的磁场（电场）能够在周围空间产生电场（磁场）；（2）均匀变化的磁场（电场）能够在周围空间产生稳定的电场（磁场）；（3）振荡的磁场（电场）能够在周围空间产生同频率的振荡电场（磁场）；可以证明：振荡电场产生同频率的振荡磁场；振荡磁场产生同频率的振荡电场。点评：变化的磁场在周围激发的电场为涡旋电场，涡旋电场与静电场一样，对电荷有力的作用，但涡旋电场又于静电场不同，它不是静电荷产生的，它的电场线是闭合的，在涡旋电场中移动电荷时，电场力做的功与路径有关，因此不能引用“电势”、“电势能”等概念。另外要用联系的观点认识规律，变化的磁场产生电场是电磁感应的本质。【例2】右图中，内壁光滑、水平放置的玻璃圆环内，有一直径略小于环口径的带正电的小球，正以速率v0沿逆时针方向匀速转动。若在此空间突然加上竖直向上、磁感应强度B随时间成正比例增加的变化磁场，设小球运动过程中的电量不变，那么（CD）A.小球对玻璃环的压力不断增大B.小球受到的磁场力不断增大C.小球先沿逆时针方向做减速运动，过一段时间后，沿顺时针方向做加速运动D.磁场力一直对小球不做功分析：因为玻璃环所处有均匀变化的磁场，在周围产生稳定的涡旋电场，对带正电的小球做功，由楞次定律，判断电场方向为顺时针，在电场力的作用下，小球先沿逆时针方向做减速运动，过一段时间后，沿顺时针方向做加速运动。小球在水平面内沿轨迹半径方向受两个力：环的弹力N和磁场的洛仑兹力f，而且两个力的矢量和始终提供向心力，考虑到小球速度大小的变化和方向的变化以及磁场强弱的变化，弹力和洛仑兹力不一定始终在增大。洛仑兹力始终和运动方向垂直，所以磁场力不做功。正确为CD。2．电磁场：按麦克斯韦的电磁场理论，变化电场和磁场总是相互联系的，形成一个不可分离的统一场，称为电磁场。电场和磁场只是这个统一的电磁场的两种具体表现。理解电磁场是统一的整体：根据麦克斯韦电磁场理论的两个要点：在变化的磁场的周围空间将产生涡漩电场，在变化的电场的周围空间将产生涡漩磁场．当变化的电场增强时，磁感线沿某一方向旋转，则在磁场减弱时，磁感线将沿相反方向旋转，如果电场不改变是静止的，则就不产生磁场同理，减弱或增强...
