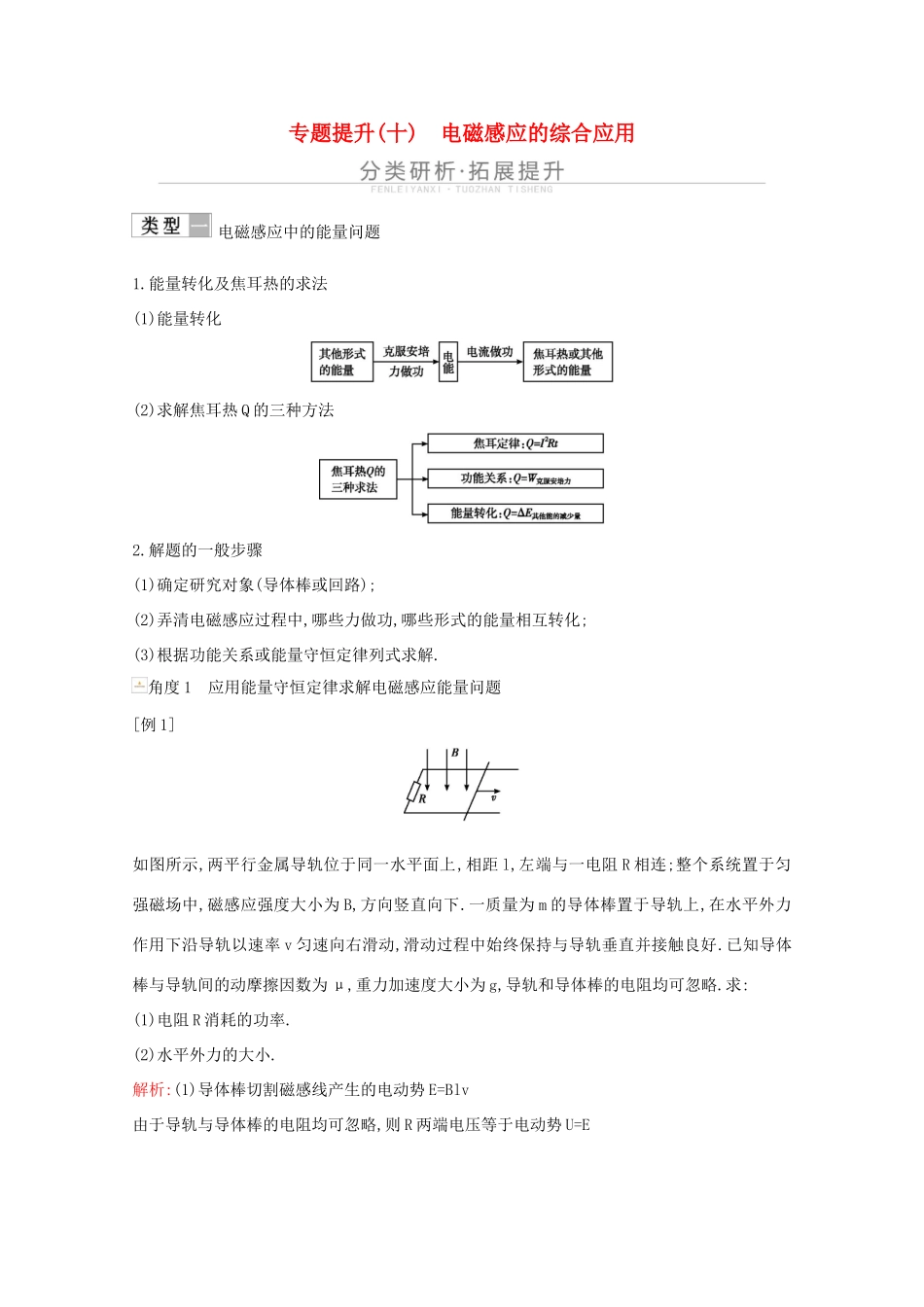

专题提升(十)电磁感应的综合应用电磁感应中的能量问题1.能量转化及焦耳热的求法(1)能量转化(2)求解焦耳热Q的三种方法2.解题的一般步骤(1)确定研究对象(导体棒或回路);(2)弄清电磁感应过程中,哪些力做功,哪些形式的能量相互转化;(3)根据功能关系或能量守恒定律列式求解.角度1应用能量守恒定律求解电磁感应能量问题[例1]如图所示,两平行金属导轨位于同一水平面上,相距l,左端与一电阻R相连;整个系统置于匀强磁场中,磁感应强度大小为B,方向竖直向下.一质量为m的导体棒置于导轨上,在水平外力作用下沿导轨以速率v匀速向右滑动,滑动过程中始终保持与导轨垂直并接触良好.已知导体棒与导轨间的动摩擦因数为μ,重力加速度大小为g,导轨和导体棒的电阻均可忽略.求:(1)电阻R消耗的功率.(2)水平外力的大小.解析:(1)导体棒切割磁感线产生的电动势E=Blv由于导轨与导体棒的电阻均可忽略,则R两端电压等于电动势U=E则电阻R消耗的功率PR=综合以上三式可得PR=.(2)设水平外力大小为F,由能量守恒有Fv=PR+μmgv故得F=+μmg.答案:见解析角度2应用焦耳定律求解电磁感应能量问题[例2](2019·北京东城区模拟)随着新技术的应用,手机不断地更新换代.新机型除了常规的硬件升级外,还支持快充和无线充电.图(甲)为兴趣小组制作的无线充电装置中的输电线圈示意图,已知线圈匝数n=100,电阻r=1.0Ω,线圈的横截面积S=1.5×10-3m2,外接电阻R=5.0Ω.线圈处在平行于线圈轴线的磁场中,磁场的磁感应强度随时间变化如图(乙)所示,求:(1)t=1.0×10-2s时线圈中的感应电动势E;(2)0~2.0×10-2s内通过电阻R的电荷量q;(3)0~3.0×10-2s内电阻R上产生的热量Q.解析:(1)由图(乙)可知,t=0.01s时刻=4T/s根据法拉第电磁感应定律得E=n=n解得E=0.6V.(2)0~0.02s内,I==0.1A电荷量q=IΔt解得q=2.0×10-3C.(3)0~0.02s内,E=0.6V,I=0.1A,根据焦耳定律可以得到,R上产生的焦耳热为Q1=I2Rt1=1.0×10-3J0.02~0.03s内,E′=1.2V,I′=0.2A,根据焦耳定律可以得到,R上产生的焦耳热为Q2=I′2Rt2=2.0×10-3J所以Q=Q1+Q2=3.0×10-3J.答案:(1)0.6V(2)2.0×10-3C(3)3.0×10-3J求解焦耳热应分清两类情况(1)若回路中电流恒定,可以利用电路结构及W=UIt或Q=I2Rt直接进行计算.(2)若电流变化,则①利用安培力做的功求解:电磁感应中产生的焦耳热等于克服安培力所做的功;②利用能量守恒求解:若只有电能与机械能的转化,则机械能的减少量等于产生的焦耳热;③利用功能关系求解:若除重力、安培力做功外,还有其他力做功,则其他力做功等于增加的机械能和产生的焦耳热.1.(2019·江苏七市二模)(多选)在如图所示的倾角为θ的光滑斜面上,存在着两个磁感应强度大小均为B的匀强磁场,区域Ⅰ的磁场方向垂直斜面向上,区域Ⅱ的磁场方向垂直斜面向下,磁场的宽度均为L,一个质量为m、电阻为R、边长也为L的正方形导线框,由静止开始沿斜面下滑,当ab边刚越过GH进入磁场Ⅰ区时,恰好以速度v1做匀速直线运动;当ab边下滑到JP与MN的中间位置时,线框又恰好以速度v2做匀速直线运动,从ab边越过GH到到达MN与JP的中间位置的过程中,线框的动能变化量为ΔEk,重力对线框做功大小为W1,安培力对线框做功大小为W2,下列说法中正确的有(CD)A.在下滑过程中,由于重力做正功,所以有v2>v1B.从ab边越过GH到到达MN与JP的中间位置的过程中,线框的机械能守恒C.从ab边越过GH到到达MN与JP的中间位置的过程中,有W1-ΔEk的机械能转化为电能D.从ab边越过GH到到达MN与JP的中间位置的过程中,线框动能的变化量大小ΔEk=W1-W2解析:ab边越过JP后回路感应电动势增大,感应电流增大,因此所受安培力增大,安培力阻碍线框下滑,因此ab边越过JP后开始做减速运动,使感应电动势和感应电流均减小,安培力减小,当安培力减小到与重力沿斜面向下的分力mgsinθ相等时,以速度v2做匀速运动,因此v2
