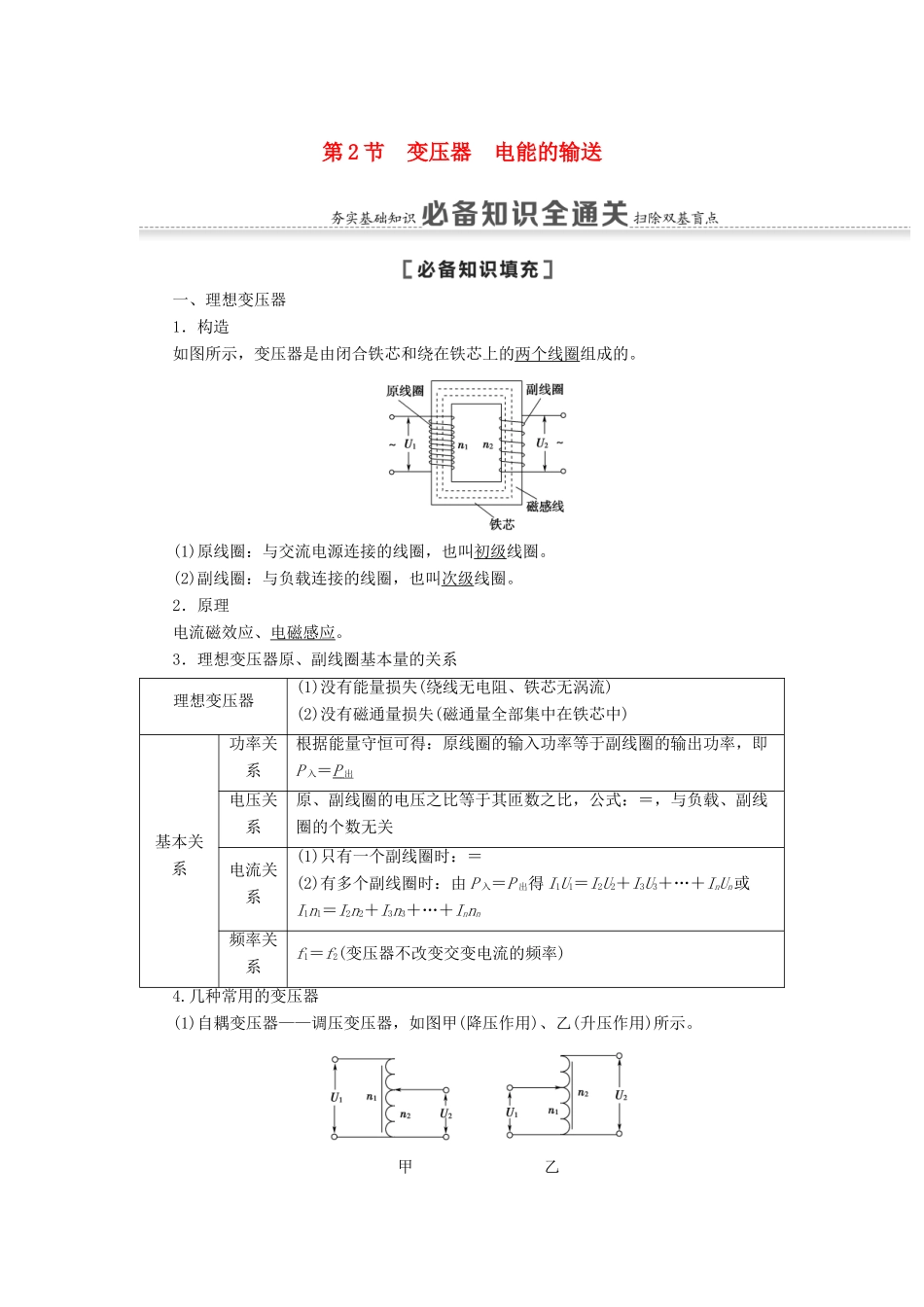

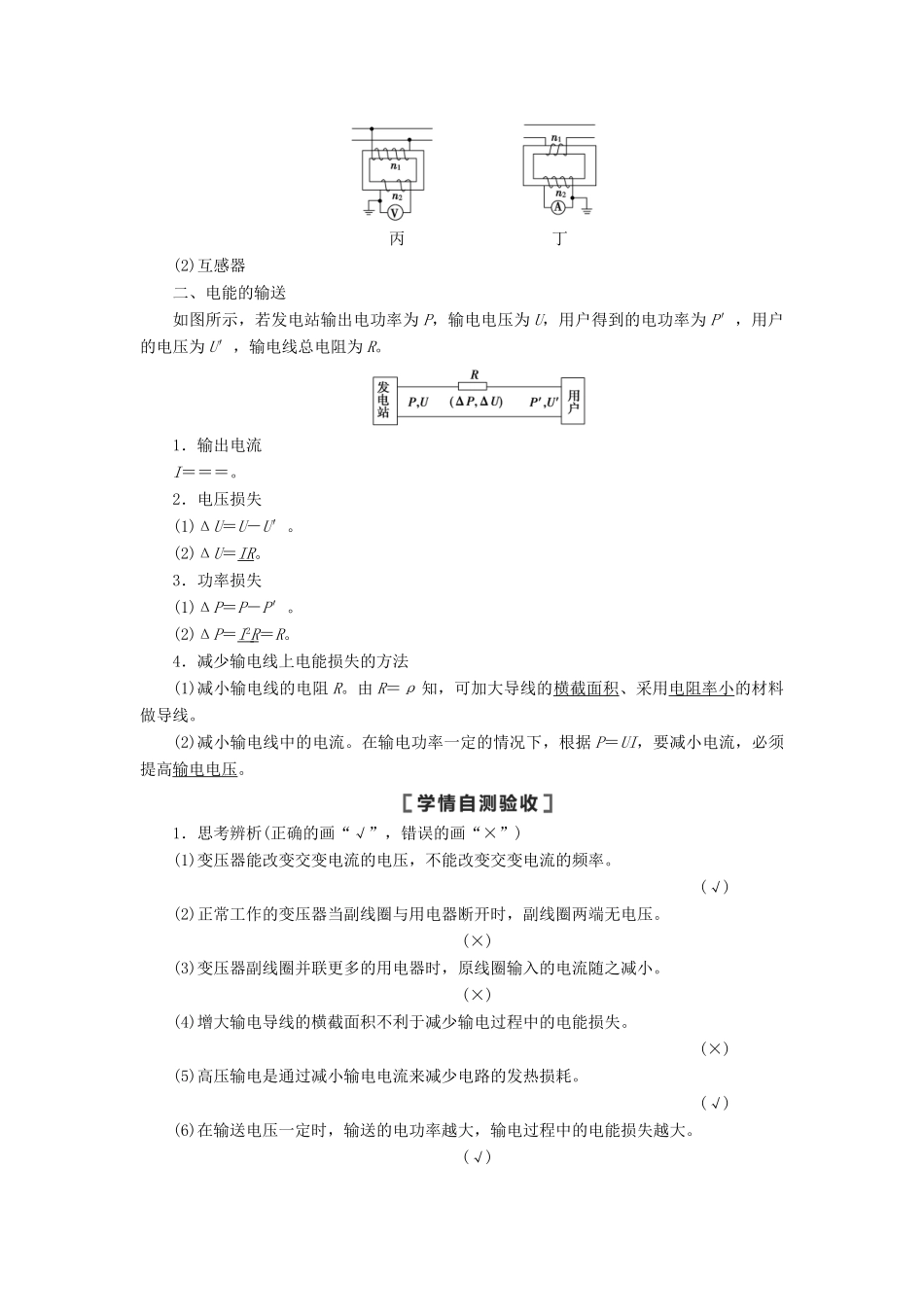

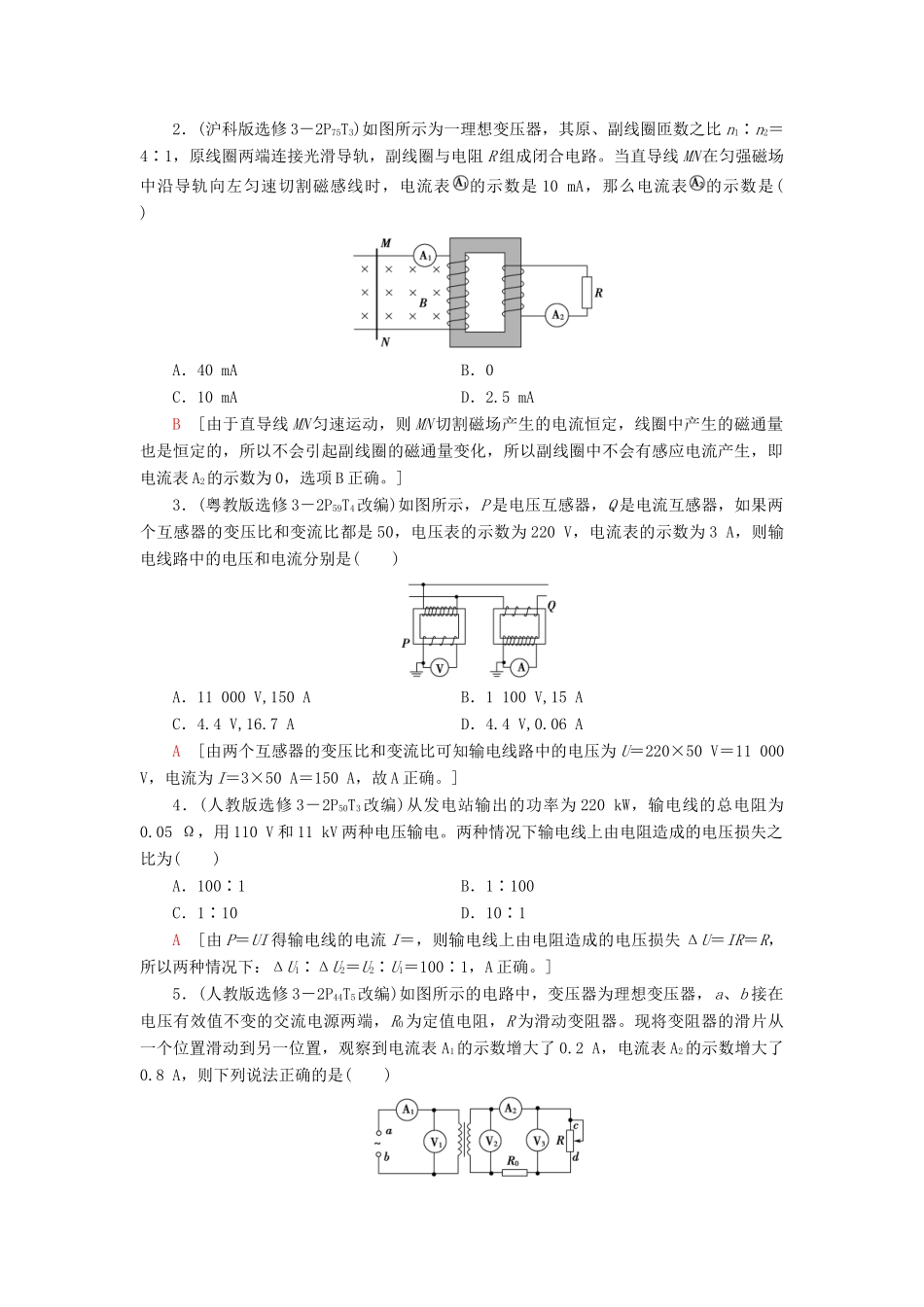

第2节变压器电能的输送一、理想变压器1．构造如图所示，变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的。(1)原线圈：与交流电源连接的线圈，也叫初级线圈。(2)副线圈：与负载连接的线圈，也叫次级线圈。2．原理电流磁效应、电磁感应。3．理想变压器原、副线圈基本量的关系理想变压器(1)没有能量损失(绕线无电阻、铁芯无涡流)(2)没有磁通量损失(磁通量全部集中在铁芯中)基本关系功率关系根据能量守恒可得：原线圈的输入功率等于副线圈的输出功率，即P入＝P出电压关系原、副线圈的电压之比等于其匝数之比，公式：＝，与负载、副线圈的个数无关电流关系(1)只有一个副线圈时：＝(2)有多个副线圈时：由P入＝P出得I1U1＝I2U2＋I3U3＋…＋InUn或I1n1＝I2n2＋I3n3＋…＋Innn频率关系f1＝f2(变压器不改变交变电流的频率)4.几种常用的变压器(1)自耦变压器——调压变压器，如图甲(降压作用)、乙(升压作用)所示。甲乙丙丁(2)互感器二、电能的输送如图所示，若发电站输出电功率为P，输电电压为U，用户得到的电功率为P′，用户的电压为U′，输电线总电阻为R。1．输出电流I＝＝＝。2．电压损失(1)ΔU＝U－U′。(2)ΔU＝IR。3．功率损失(1)ΔP＝P－P′。(2)ΔP＝I2R＝R。4．减少输电线上电能损失的方法(1)减小输电线的电阻R。由R＝ρ知，可加大导线的横截面积、采用电阻率小的材料做导线。(2)减小输电线中的电流。在输电功率一定的情况下，根据P＝UI，要减小电流，必须提高输电电压。1．思考辨析(正确的画“√”，错误的画“×”)(1)变压器能改变交变电流的电压，不能改变交变电流的频率。(√)(2)正常工作的变压器当副线圈与用电器断开时，副线圈两端无电压。(×)(3)变压器副线圈并联更多的用电器时，原线圈输入的电流随之减小。(×)(4)增大输电导线的横截面积不利于减少输电过程中的电能损失。(×)(5)高压输电是通过减小输电电流来减少电路的发热损耗。(√)(6)在输送电压一定时，输送的电功率越大，输电过程中的电能损失越大。(√)2．(沪科版选修3－2P75T3)如图所示为一理想变压器，其原、副线圈匝数之比n1∶n2＝4∶1，原线圈两端连接光滑导轨，副线圈与电阻R组成闭合电路。当直导线MN在匀强磁场中沿导轨向左匀速切割磁感线时，电流表的示数是10mA，那么电流表的示数是()A．40mAB．0C．10mAD．2.5mAB[由于直导线MN匀速运动，则MN切割磁场产生的电流恒定，线圈中产生的磁通量也是恒定的，所以不会引起副线圈的磁通量变化，所以副线圈中不会有感应电流产生，即电流表A2的示数为0，选项B正确。]3．(粤教版选修3－2P59T4改编)如图所示，P是电压互感器，Q是电流互感器，如果两个互感器的变压比和变流比都是50，电压表的示数为220V，电流表的示数为3A，则输电线路中的电压和电流分别是()A．11000V,150AB．1100V,15AC．4.4V,16.7AD．4.4V,0.06AA[由两个互感器的变压比和变流比可知输电线路中的电压为U＝220×50V＝11000V，电流为I＝3×50A＝150A，故A正确。]4．(人教版选修3－2P50T3改编)从发电站输出的功率为220kW，输电线的总电阻为0.05Ω，用110V和11kV两种电压输电。两种情况下输电线上由电阻造成的电压损失之比为()A．100∶1B．1∶100C．1∶10D．10∶1A[由P＝UI得输电线的电流I＝，则输电线上由电阻造成的电压损失ΔU＝IR＝R，所以两种情况下：ΔU1∶ΔU2＝U2∶U1＝100∶1，A正确。]5．(人教版选修3－2P44T5改编)如图所示的电路中，变压器为理想变压器，a、b接在电压有效值不变的交流电源两端，R0为定值电阻，R为滑动变阻器。现将变阻器的滑片从一个位置滑动到另一位置，观察到电流表A1的示数增大了0.2A，电流表A2的示数增大了0.8A，则下列说法正确的是()A．电压表V1示数增大B．电压表V2、V3示数均增大C．该变压器起升压作用D．变阻器滑片是沿c→d的方向滑动[答案]D理想变压器基本规律的应用[依题组训练]1．(2019·江苏高考)某理想变压器原、副线圈的匝数之比为1∶10，当输入电压增加20V时，输出电压()A．降低2VB．增加2VC．降低200VD．增加200VD[理想变压器的电压与匝数关系为＝＝，整理可得＝，即原、副线圈匝数比等于电压变化量之比，当ΔU1＝20V时，ΔU2＝200V，选项D正确。]2.(多选)(2016·全...
