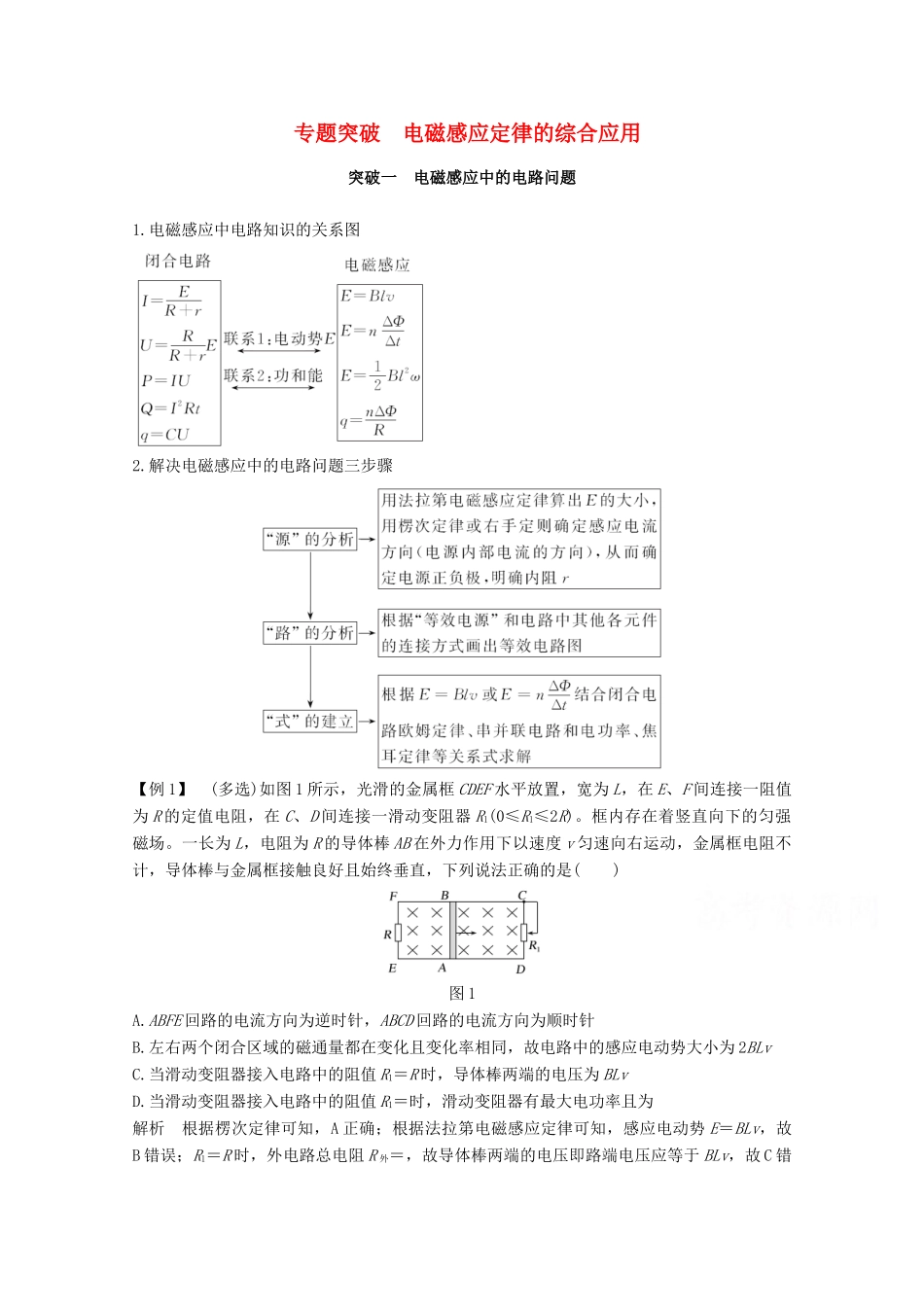

专题突破电磁感应定律的综合应用突破一电磁感应中的电路问题1.电磁感应中电路知识的关系图2.解决电磁感应中的电路问题三步骤【例1】(多选)如图1所示，光滑的金属框CDEF水平放置，宽为L，在E、F间连接一阻值为R的定值电阻，在C、D间连接一滑动变阻器R1(0≤R1≤2R)。框内存在着竖直向下的匀强磁场。一长为L，电阻为R的导体棒AB在外力作用下以速度v匀速向右运动，金属框电阻不计，导体棒与金属框接触良好且始终垂直，下列说法正确的是()图1A.ABFE回路的电流方向为逆时针，ABCD回路的电流方向为顺时针B.左右两个闭合区域的磁通量都在变化且变化率相同，故电路中的感应电动势大小为2BLvC.当滑动变阻器接入电路中的阻值R1＝R时，导体棒两端的电压为BLvD.当滑动变阻器接入电路中的阻值R1＝时，滑动变阻器有最大电功率且为解析根据楞次定律可知，A正确；根据法拉第电磁感应定律可知，感应电动势E＝BLv，故B错误；R1＝R时，外电路总电阻R外＝，故导体棒两端的电压即路端电压应等于BLv，故C错误；该电路电动势E＝BLv，电源内阻为R，求解滑动变阻器的最大电功率时，可以将导体棒和电阻R看成新的等效电源，等效内阻为，故当R1＝时，等效电源输出功率最大，即滑动变阻器电功率最大，最大值Pm＝＝＝，故D正确。答案AD1.(多选)半径分别为r和2r的同心圆形导轨固定在同一水平面内，一长为r、电阻为R的均匀金属棒AB置于圆导轨上面，BA的延长线通过圆导轨中心O，装置的俯视图如图2所示，整个装置位于一匀强磁场中，磁感应强度的大小为B，方向竖直向下。在两环之间接阻值为R的定值电阻和电容为C的电容器。金属棒在水平外力作用下以角速度ω绕O逆时针匀速转动，在转动过程中始终与导轨保持良好接触。导轨电阻不计。下列说法正确的是()图2A.金属棒中电流从B流向AB.金属棒两端电压为Bωr2C.电容器的M板带负电D.电容器所带电荷量为CBωr2解析根据右手定则可知金属棒中电流从B流向A，选项A正确；金属棒转动产生的电动势为E＝Br＝Bωr2，切割磁感线的金属棒相当于电源，金属棒两端电压相当于电源的路端电压，因而U＝E＝Bωr2，选项B正确；金属棒A端相当于电源正极，电容器M板带正电，选项C错误；由C＝可得电容器所带电荷量为Q＝CBωr2，选项D错误。答案AB2.(多选)如图3甲所示，发光竹蜻蜓是一种常见的儿童玩具，它在飞起时能够持续发光。某同学对竹蜻蜓的电路作如下简化：如图乙所示，半径为L的导电圆环绕垂直于圆环平面、通过圆心O的金属轴O1O2以角速度ω逆时针匀速转动(俯视)。圆环上接有电阻均为r的三根金属辐条OP、OQ、OR，辐条互成120°角。在圆环左半部分张角也为120°角的范围内(两条虚线之间)分布着垂直圆环平面向下磁感应强度为B的匀强磁场，在转轴O1O2与圆环的边缘之间通过电刷M、N与一个LED灯相连。假设LED灯电阻为r，其他电阻不计，从辐条OP进入磁场开始计时。在辐条OP转过120°的过程中，下列说法中正确的是()图3A.O、P两端电压为BL2ωB.通过LED灯的电流为C.整个装置消耗的电能为D.增大磁感应强度可以使LED灯发光时更亮解析辐条OP进入磁场匀速转动时有E＝BL，在电路中OP相当于内阻为r的电源，另外两根金属辐条和LED灯并联，故而电路的总电阻R＝，OP两端的电压为电源的路端电压U＝·＝，流过LED灯的电流是I＝＝，A错误，B正确；整个装置消耗的电能Q＝t＝··＝，C正确；由LED灯中电流为I＝知，增大角速度、增大磁感应强度、减小辐条的电阻和LED灯的电阻等措施可以使LED灯变得更亮，故D正确。答案BCD突破二电磁感应中的图象问题1.解题关键弄清初始条件、正负方向的对应变化范围、所研究物理量的函数表达式、进出磁场的转折点等是解决此类问题的关键。2.电磁感应中图象类选择题的两个常用方法排除法定性地分析电磁感应过程中物理量的变化趋势(增大还是减小)、变化快慢(均匀变化还是非均匀变化)，特别是分析物理量的正负，以排除错误的选项。函数法根据题目所给条件定量地写出两个物理量之间的函数关系，然后由函数关系对图象进行分析和判断。考向根据图象分析判断电磁感应过程【例2】(多选)(2018·全国卷Ⅲ，20)如图4(a)，在同一平面内固定有一长直导线PQ和一导线框R，R在PQ的右侧。导线PQ中通有正...
