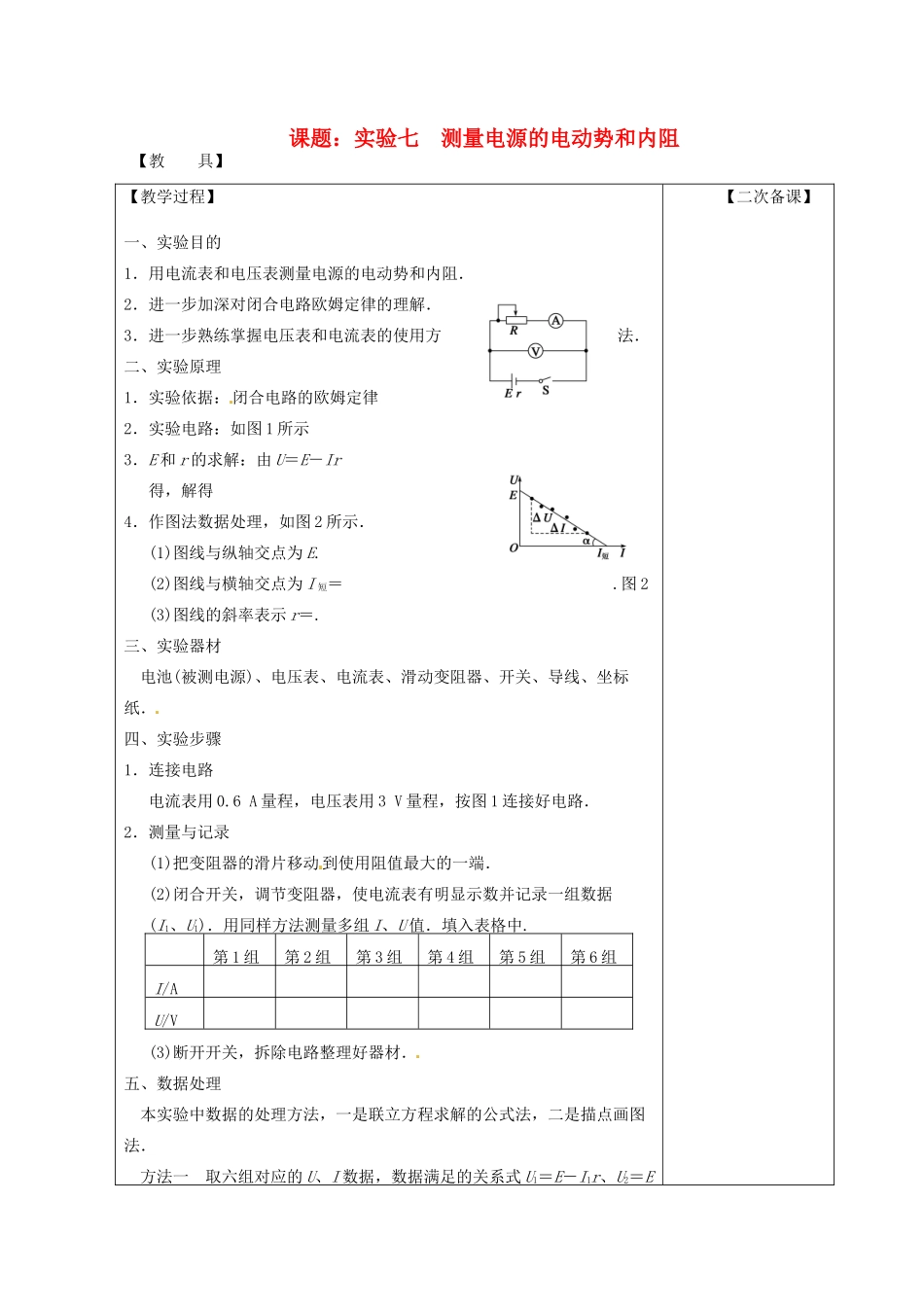

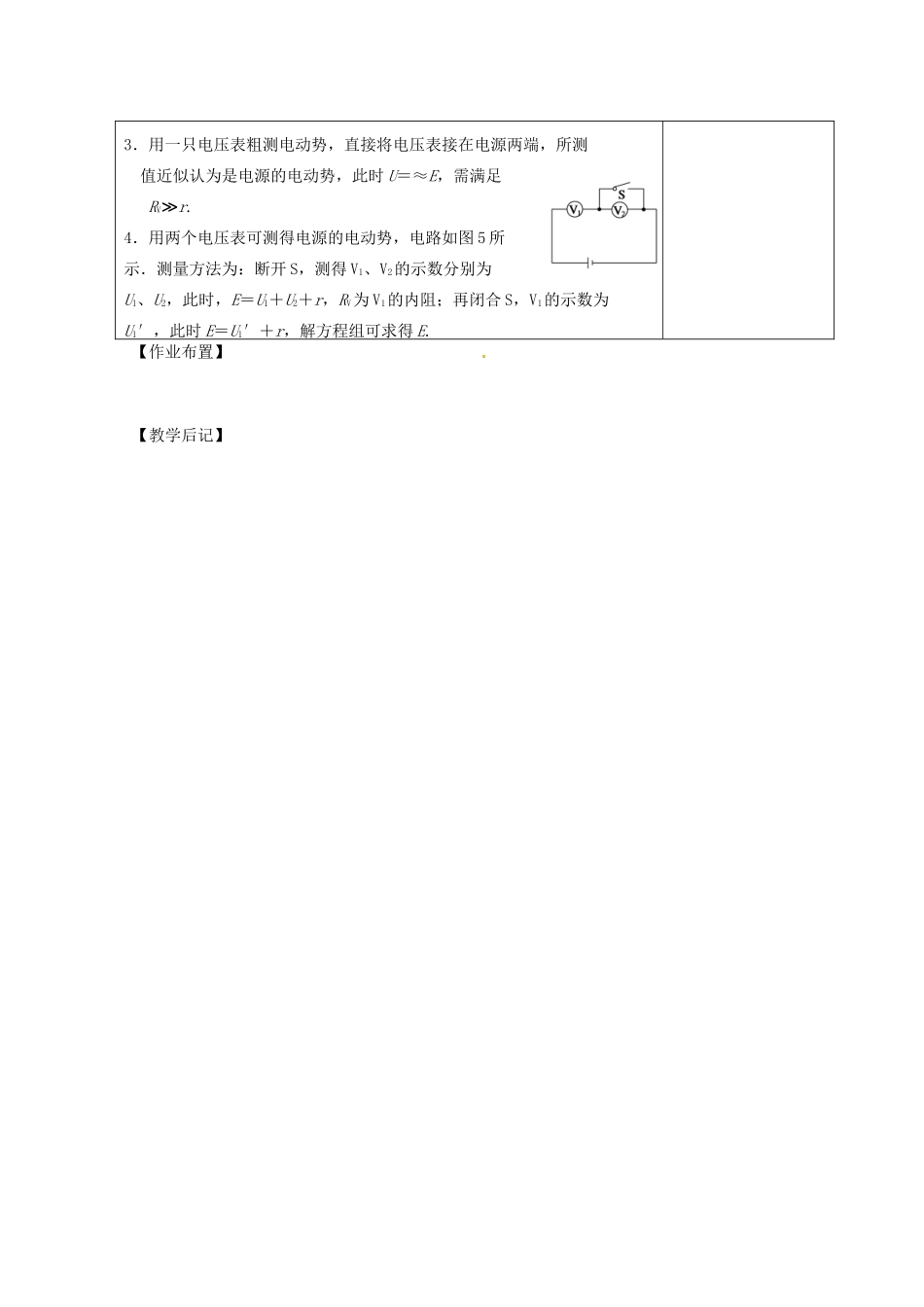

课题：实验七测量电源的电动势和内阻【教具】【教学过程】一、实验目的1．用电流表和电压表测量电源的电动势和内阻．2．进一步加深对闭合电路欧姆定律的理解．3．进一步熟练掌握电压表和电流表的使用方法．二、实验原理1．实验依据：闭合电路的欧姆定律2．实验电路：如图1所示3．E和r的求解：由U＝E－Ir得，解得4．作图法数据处理，如图2所示．(1)图线与纵轴交点为E.(2)图线与横轴交点为I短＝.图2(3)图线的斜率表示r＝.三、实验器材电池(被测电源)、电压表、电流表、滑动变阻器、开关、导线、坐标纸．四、实验步骤1．连接电路电流表用0.6A量程，电压表用3V量程，按图1连接好电路．2．测量与记录(1)把变阻器的滑片移动到使用阻值最大的一端．(2)闭合开关，调节变阻器，使电流表有明显示数并记录一组数据(I1、U1)．用同样方法测量多组I、U值．填入表格中.第1组第2组第3组第4组第5组第6组I/AU/V(3)断开开关，拆除电路整理好器材．五、数据处理本实验中数据的处理方法，一是联立方程求解的公式法，二是描点画图法．方法一取六组对应的U、I数据，数据满足的关系式U1＝E－I1r、U2＝E【二次备课】－I2r、U3＝E－I3r…让第1式和第4式联立方程，第2式和第5式联立方程，第3式和第6式联立方程，这样解得三组E、r，取其平均值作为电池的电动势E和内阻r的大小．方法二在坐标纸上以路端电压U为纵轴、干路电流I为横轴建立U—I坐标系，在坐标平面内描出各组(U，I)值所对应的点，然后尽量多地通过这些点作一条直线，不在直线上的点大致均匀分布在直线两侧，则直线与纵轴交点的纵坐标值即是电池电动势的大小(一次函数的纵轴截距)，直线斜率的绝对值即为电池的内阻r.即r＝||.六、误差分析由于实验电路及电压表、电流表内阻的影响，本实验的结果E测＜E真，r测＜r真．七、注意事项1．为了使电池的路端电压变化明显，电池的内阻宜大些(选用已使用过一段时间的干电池)．2．要测出不少于6组的(I，U)数据，且变化范围要大些，然后用方程组求解，并求平均值．3．画U－I图线时，由于读数的偶然误差，描出的点不在一条直线上，在作图时应使图线通过尽可能多的点，并使不在直线上的点均匀分布在直线的两侧，个别偏离直线太远的点可舍去．这样就可使偶然误差得到部分抵消，从而提高精确度．4．由于干电池的内阻较小，路端电压U的变化也较小，这时画U－I图线时，纵轴的刻度可以不从零开始，而是根据测得的数据从某一恰当值开始(横坐标I必须从零开始)．但这时图线和横轴的交点不再是短路电流，而图线与纵轴的截距仍为电源的电动势，图线斜率的绝对值仍为内电阻．八、实验改进测电源的电动势和内电阻的其他几种方法1．用一个电流表和电阻箱测量，电路如图3所示，测量原理为：E＝I1(R1＋r)，E＝I2(R2＋r)，由此可求出E和r，此种方法使测得的电动势无偏差，但内阻偏大．2．用一个电压表和电阻箱测量，电路如图4所示，测量原理为：E＝U1＋r，E＝U2＋r.由此可求出r和E，此种方法测得的电动势和内阻均偏小．3．用一只电压表粗测电动势，直接将电压表接在电源两端，所测值近似认为是电源的电动势，此时U＝≈E，需满足RV≫r.4．用两个电压表可测得电源的电动势，电路如图5所示．测量方法为：断开S，测得V1、V2的示数分别为U1、U2，此时，E＝U1＋U2＋r，RV为V1的内阻；再闭合S，V1的示数为U1′，此时E＝U1′＋r，解方程组可求得E.【作业布置】【教学后记】
