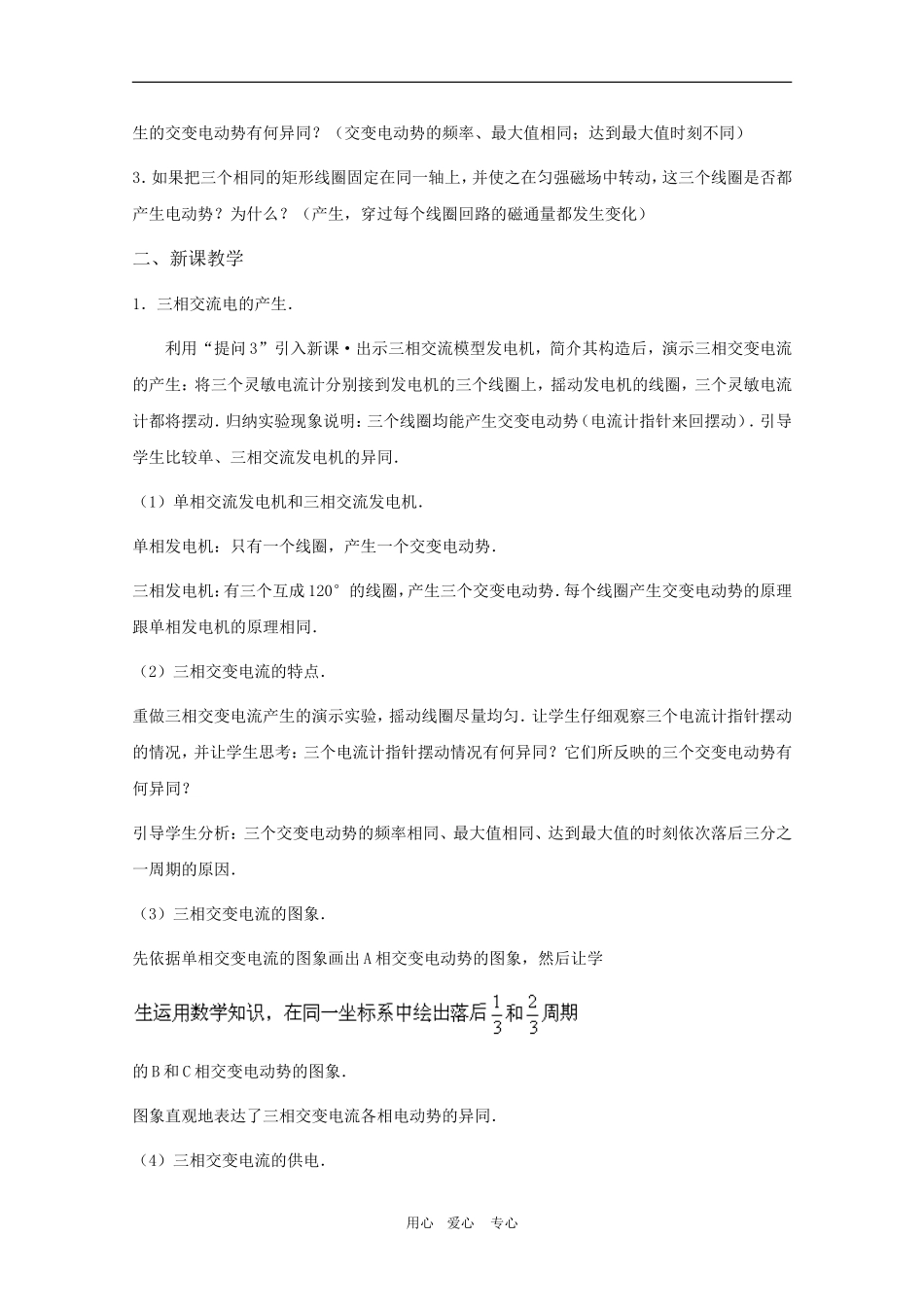

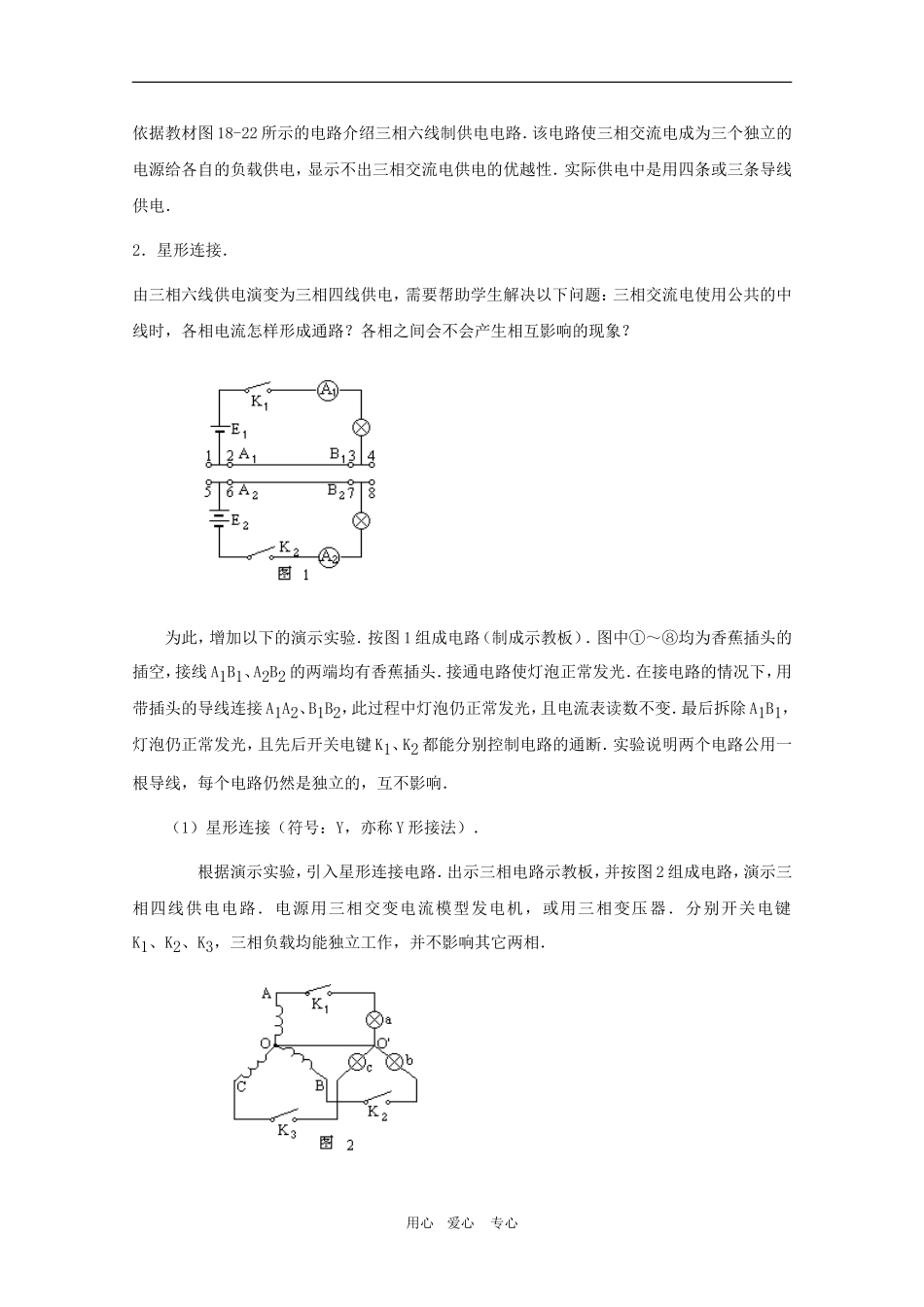

第一节三相交变电流三维教学目标一、知识目标1、知道三相交变电流是如何产生的．了解三相交变电流是三个相同的交流电组成的．2、了解三相交变电流的图象，知道在图象中三个交变电流在时间上依次落后1／3周期．3、知道产生三相交变电流的三个线圈中的电动势的最大值和周期都相同，但它们不是同时达到最大值（或为零）．4、了解三相四线制中相线（火线）、中性线、零线、相电压、线电压等概念．5、知道什么是星形连接、三角形连接、零线、火线、线电压及相电压．二、能力目标1、培养学生将知识进行类比、迁移的能力．2、使学生理解如何用数学工具将物理规律建立成新模型3、训练学生的空间想象能力的演绎思维能力．4、努力培养学生的实际动手操作能力．三、情感目标1、通过了解我国的电力事业的发展培养学生的爱国热情2、让学生在学习的过程中体会到三相交流电的对称美教学过程一、复习单相交流电的产生出示单相交流电的产生示教模型，依据模型简述交流电的产生及交流电的特点．提问：1．在交流电产生的过程中，矩形线圈转到什么位置时线圈中的电流最大？什么位置电流为零（线圈平面平行磁感线：中性面）2．两个完全相同的交流发电机，其矩形线圈也以相同的转速匀速转动，那么这两个发电机所产用心爱心专心生的交变电动势有何异同？（交变电动势的频率、最大值相同；达到最大值时刻不同）3．如果把三个相同的矩形线圈固定在同一轴上，并使之在匀强磁场中转动，这三个线圈是否都产生电动势？为什么？（产生，穿过每个线圈回路的磁通量都发生变化）二、新课教学1．三相交流电的产生．利用“提问3”引入新课·出示三相交流模型发电机，简介其构造后，演示三相交变电流的产生：将三个灵敏电流计分别接到发电机的三个线圈上，摇动发电机的线圈，三个灵敏电流计都将摆动．归纳实验现象说明：三个线圈均能产生交变电动势（电流计指针来回摆动）．引导学生比较单、三相交流发电机的异同．（1）单相交流发电机和三相交流发电机．单相发电机：只有一个线圈，产生一个交变电动势．三相发电机：有三个互成120°的线圈，产生三个交变电动势．每个线圈产生交变电动势的原理跟单相发电机的原理相同．（2）三相交变电流的特点．重做三相交变电流产生的演示实验，摇动线圈尽量均匀．让学生仔细观察三个电流计指针摆动的情况，并让学生思考：三个电流计指针摆动情况有何异同？它们所反映的三个交变电动势有何异同？引导学生分析：三个交变电动势的频率相同、最大值相同、达到最大值的时刻依次落后三分之一周期的原因．（3）三相交变电流的图象．先依据单相交变电流的图象画出A相交变电动势的图象，然后让学的B和C相交变电动势的图象．图象直观地表达了三相交变电流各相电动势的异同．（4）三相交变电流的供电．用心爱心专心依据教材图18-22所示的电路介绍三相六线制供电电路．该电路使三相交流电成为三个独立的电源给各自的负载供电，显示不出三相交流电供电的优越性．实际供电中是用四条或三条导线供电．2．星形连接．由三相六线供电演变为三相四线供电，需要帮助学生解决以下问题：三相交流电使用公共的中线时，各相电流怎样形成通路？各相之间会不会产生相互影响的现象？为此，增加以下的演示实验．按图1组成电路（制成示教板）．图中①～⑧均为香蕉插头的插空，接线A1B1、A2B2的两端均有香蕉插头．接通电路使灯泡正常发光．在接电路的情况下，用带插头的导线连接A1A2、B1B2，此过程中灯泡仍正常发光，且电流表读数不变．最后拆除A1B1，灯泡仍正常发光，且先后开关电键K1、K2都能分别控制电路的通断．实验说明两个电路公用一根导线，每个电路仍然是独立的，互不影响．（1）星形连接（符号：Y，亦称Y形接法）．根据演示实验，引入星形连接电路．出示三相电路示教板，并按图2组成电路，演示三相四线供电电路．电源用三相交变电流模型发电机，或用三相变压器．分别开关电键K1、K2、K3，三相负载均能独立工作，并不影响其它两相．用心爱心专心（2）火线和零线．火线：亦称相线．能使试电笔的氖泡发光．从每个线圈始端引出的导线．零线：亦称中性线，从三个线圈末端公共点引出的导线通常是接地的．不能使试...
