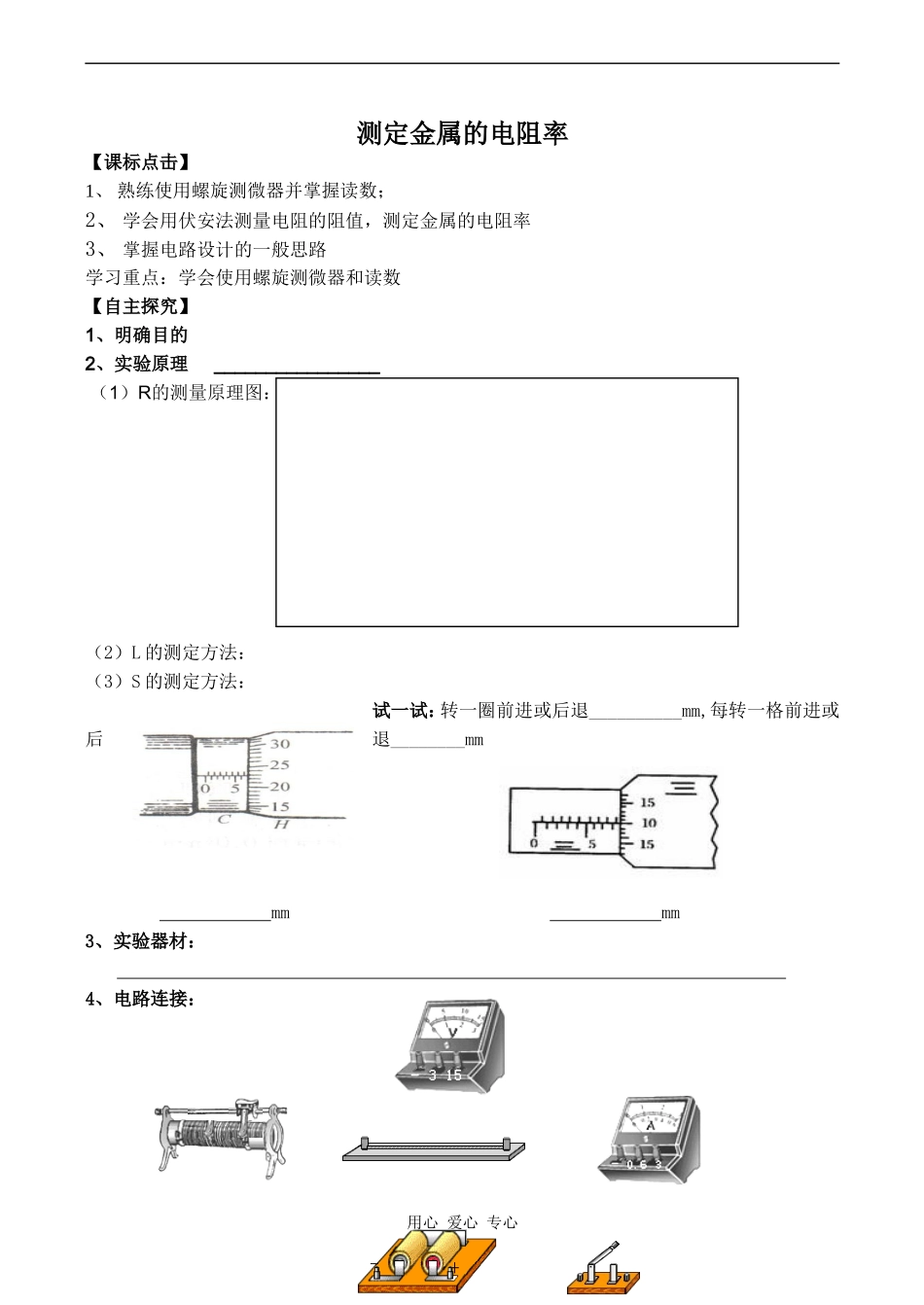

测定金属的电阻率【课标点击】1、熟练使用螺旋测微器并掌握读数；2、学会用伏安法测量电阻的阻值，测定金属的电阻率3、掌握电路设计的一般思路学习重点：学会使用螺旋测微器和读数【自主探究】1、明确目的2、实验原理________________（1）R的测量原理图：（2）L的测定方法：（3）S的测定方法：试一试：转一圈前进或后退__________mm,每转一格前进或后退________mmmmmm3、实验器材：4、电路连接：用心爱心专心5、操作分析：（1）将金属丝两端固定在接线柱上拉直（2）用螺旋测微器三次测量导线___________直径,取平均值D求出其横截面积（3）按实物连线图,接好线路（4）闭合开关,调节滑动变阻器的阻值,并记录___________的三组示数，求出电阻丝阻值（5）以毫米刻度尺的不同刻度为起点，测量金属丝________三次，记录数据求出平均值（6）记下实验时温度，作为测量电阻率的条件（7）数据处理，求出电阻率，分析导线材料。（8）实验完毕，整理实验器材【自我诊断】●基础题1．要达到“测定金属的电阻率”的目的，必须测出的物理量有()A．金属丝的长度B．金属丝的直径C．金属丝两端的电压D．金属丝中的电流2．“测定金属的电阻率”实验中,以下操作中错误的是()A.用米尺量出金属丝的全长三次,算出其平均值B.用螺旋测微器在金属丝三个不同部位各测量一次直径,算出平均值C.用伏安法测电阻时采用电流表的内接线路,多次测量后算出平均值D.实验中应保持金属丝的温度不变●拓展题(上海高考)如实验图所示，P是一根表面均匀地镀有很薄的发热电阻膜的长陶瓷管(其长度L为50cm左右，直径D为10cm左右)，镀膜材料的电阻率ρ已知，管的两端有导电箍MN．现给米尺，电压表V，电流表A，电源E，滑动变阻器R，开关S和若干导线．请设计一个测定膜层厚度d的实验方案．(1)实验中应测定的物理量是__________．(2)在虚线框内用符号画出测量电路图．(3)计算膜层厚度的公式是__________．【相关链接】用心爱心专心金属电阻率仪金属电阻率仪主要是应用电磁感应原理(电涡流法).该方法经历几十年的实践验证.证明是测量金属材料电阻率值最有效的方法.D60K,D500K新一代数字金属电阻率测量仪.填补了国内的空白.完全替代德国,美国产的同类产品.D60K,D500K型数字金属电阻率测量仪可直接测量和分析有色金属材料及其合金的电阻率值(如测量银、铜、铝、镁、钛、奥氏体等及其合金的电导率值)。同时也用于间接测量和评价与金属材料电阻率有密切关系的参量，如合金识别和验证、热处理状态和热损坏验证、材料力学评估、决定粉末合金零部件的密度等。主要应用于航空航天和汽车工业中，监控热处理过程，锻铝合金的强度和硬度及检验材料纯度等级和废料分选。用心爱心专心
