高二物理试验：测定玻璃的折射率人教版知识精讲VIP免费

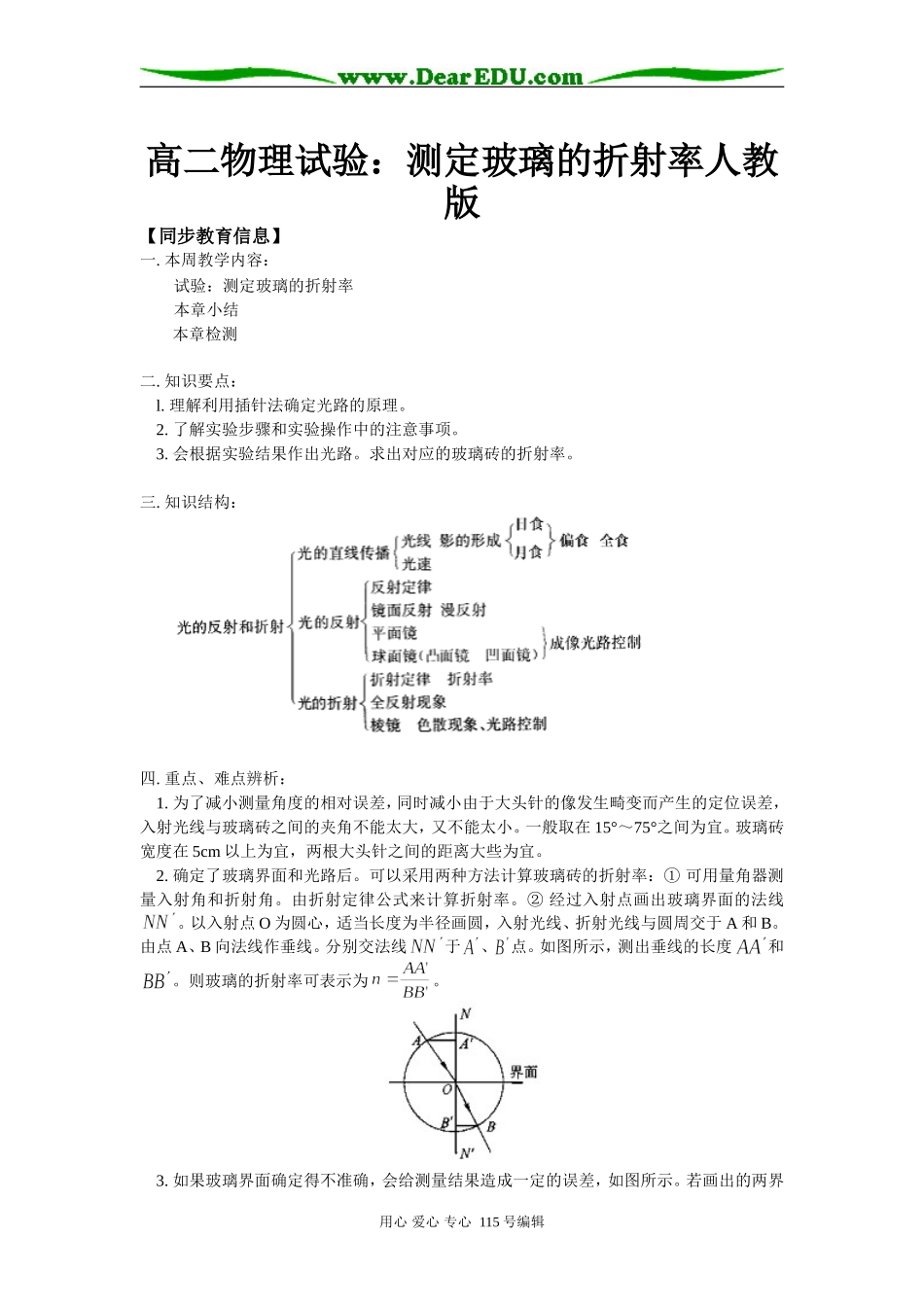

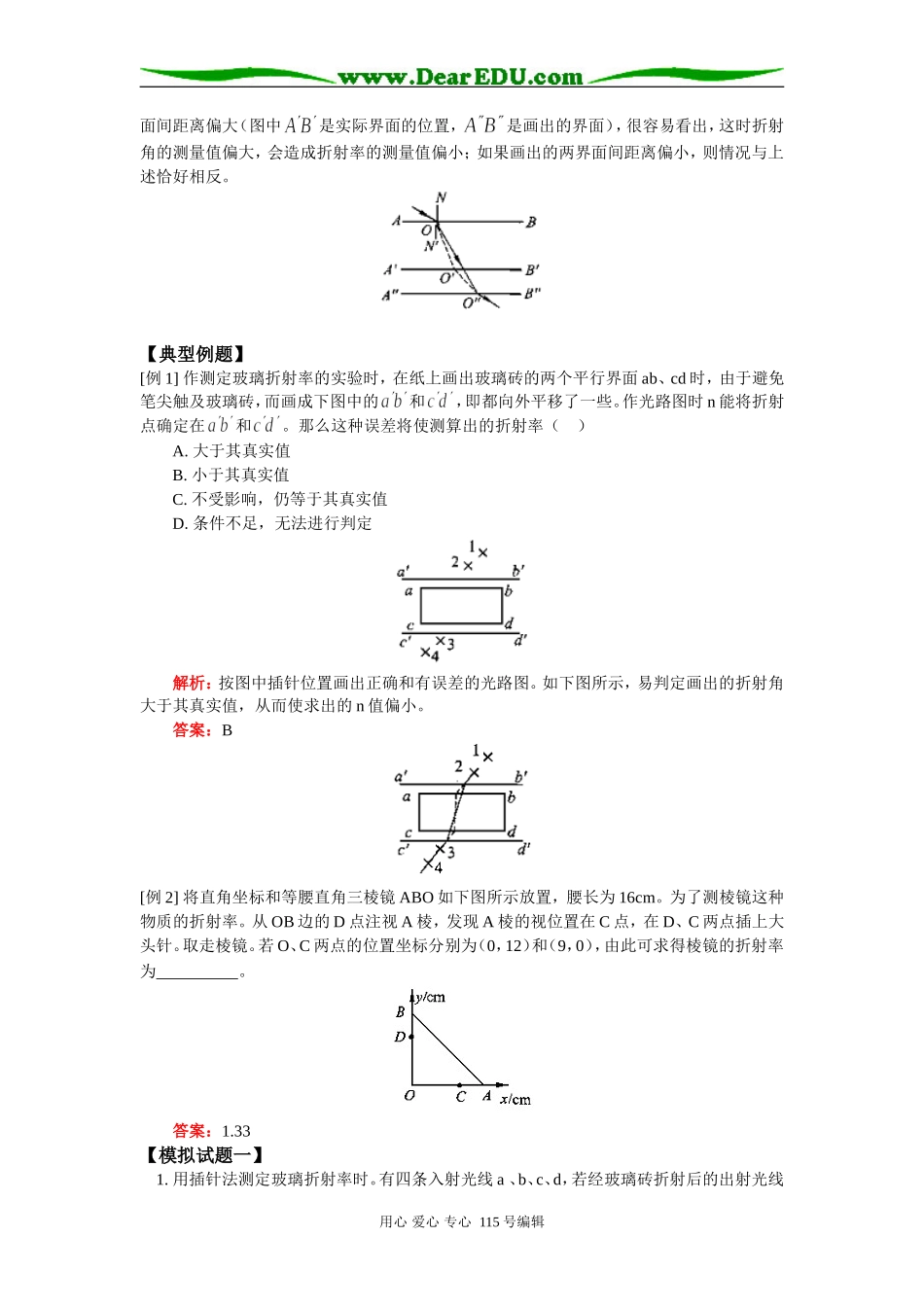

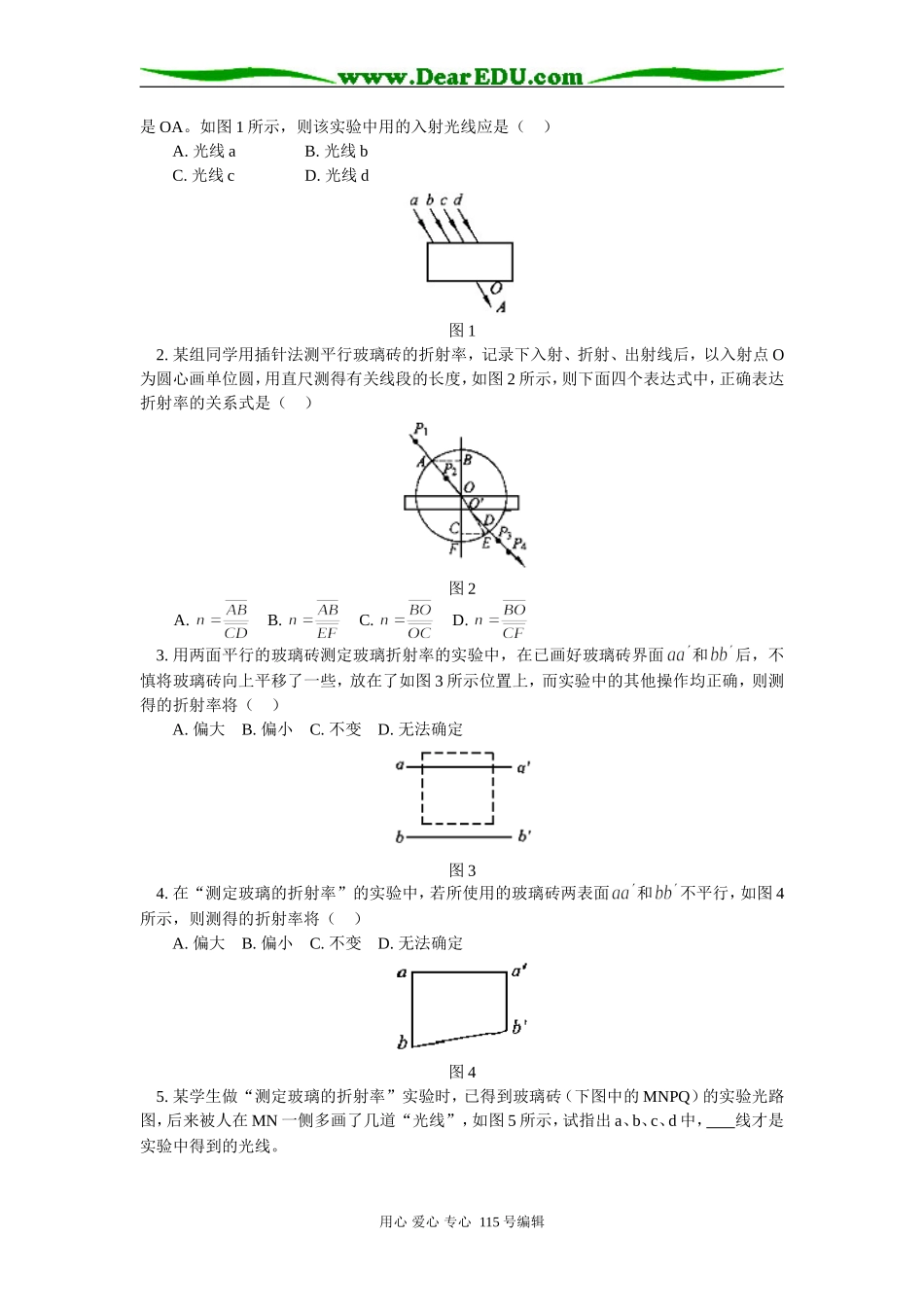

高二物理试验：测定玻璃的折射率人教版【同步教育信息】一.本周教学内容：试验：测定玻璃的折射率本章小结本章检测二.知识要点：l.理解利用插针法确定光路的原理。2.了解实验步骤和实验操作中的注意事项。3.会根据实验结果作出光路。求出对应的玻璃砖的折射率。三.知识结构：四.重点、难点辨析：1.为了减小测量角度的相对误差，同时减小由于大头针的像发生畸变而产生的定位误差，入射光线与玻璃砖之间的夹角不能太大，又不能太小。一般取在15°～75°之间为宜。玻璃砖宽度在5cm以上为宜，两根大头针之间的距离大些为宜。2.确定了玻璃界面和光路后。可以采用两种方法计算玻璃砖的折射率：①可用量角器测量入射角和折射角。由折射定律公式来计算折射率。②经过入射点画出玻璃界面的法线。以入射点O为圆心，适当长度为半径画圆，入射光线、折射光线与圆周交于A和B。由点A、B向法线作垂线。分别交法线于、点。如图所示，测出垂线的长度和。则玻璃的折射率可表示为。3.如果玻璃界面确定得不准确，会给测量结果造成一定的误差，如图所示。若画出的两界用心爱心专心115号编辑面间距离偏大（图中是实际界面的位置，是画出的界面），很容易看出，这时折射角的测量值偏大，会造成折射率的测量值偏小；如果画出的两界面间距离偏小，则情况与上述恰好相反。【典型例题】[例1]作测定玻璃折射率的实验时，在纸上画出玻璃砖的两个平行界面ab、cd时，由于避免笔尖触及玻璃砖，而画成下图中的和，即都向外平移了一些。作光路图时n能将折射点确定在和。那么这种误差将使测算出的折射率（）A.大于其真实值B.小于其真实值C.不受影响，仍等于其真实值D.条件不足，无法进行判定解析：按图中插针位置画出正确和有误差的光路图。如下图所示，易判定画出的折射角大于其真实值，从而使求出的n值偏小。答案：B[例2]将直角坐标和等腰直角三棱镜ABO如下图所示放置，腰长为16cm。为了测棱镜这种物质的折射率。从OB边的D点注视A棱，发现A棱的视位置在C点，在D、C两点插上大头针。取走棱镜。若O、C两点的位置坐标分别为（0，12）和（9，0），由此可求得棱镜的折射率为。答案：1.33【模拟试题一】1.用插针法测定玻璃折射率时。有四条入射光线a、b、c、d，若经玻璃砖折射后的出射光线用心爱心专心115号编辑是OA。如图1所示，则该实验中用的入射光线应是（）A.光线aB.光线bC.光线cD.光线d图12.某组同学用插针法测平行玻璃砖的折射率，记录下入射、折射、出射线后，以入射点O为圆心画单位圆，用直尺测得有关线段的长度，如图2所示，则下面四个表达式中，正确表达折射率的关系式是（）图2A.B.C.D.3.用两面平行的玻璃砖测定玻璃折射率的实验中，在已画好玻璃砖界面和后，不慎将玻璃砖向上平移了一些，放在了如图3所示位置上，而实验中的其他操作均正确，则测得的折射率将（）A.偏大B.偏小C.不变D.无法确定图34.在“测定玻璃的折射率”的实验中，若所使用的玻璃砖两表面和不平行，如图4所示，则测得的折射率将（）A.偏大B.偏小C.不变D.无法确定图45.某学生做“测定玻璃的折射率”实验时，已得到玻璃砖（下图中的MNPQ）的实验光路图，后来被人在MN一侧多画了几道“光线”，如图5所示，试指出a、b、c、d中，线才是实验中得到的光线。用心爱心专心115号编辑图56.如图6所示，在“测定玻璃折射率”的实验中。对—块两面平行的玻璃砖，用“插针法”找出入射光线对应的出射光线，现有A、B、C、D四位学生分别作出如图1的四组插针结果。从图上看：（1）肯定把针插错了的学生是；（2）测量结果准确度最高的是；图6【模拟试题二】一.选择题1.医院外科手术室的无影灯所以不会留下影子，这是因为（）A.无影灯发出的光具有特殊的不会产生影子的性质B.发出的光能够改变传播方向C.无灯的光源发光面积很大，不会使被照的人体产生半影D.无影灯的光源发光面很大，不会留下被照人体的本影2.斜插入水的筷子与竖直方向成45°角，由空气中向下观察，看到筷子在水中的部分与竖直方向所成的角为，则（）A.<45°B.>45°C.=45°D.条件不足不能确定3.如图7（甲）表示一条光线由空气射到半圆形玻璃表面的圆心Ｏ处，在玻璃砖的半圆形表面镀有银反射面，则...
