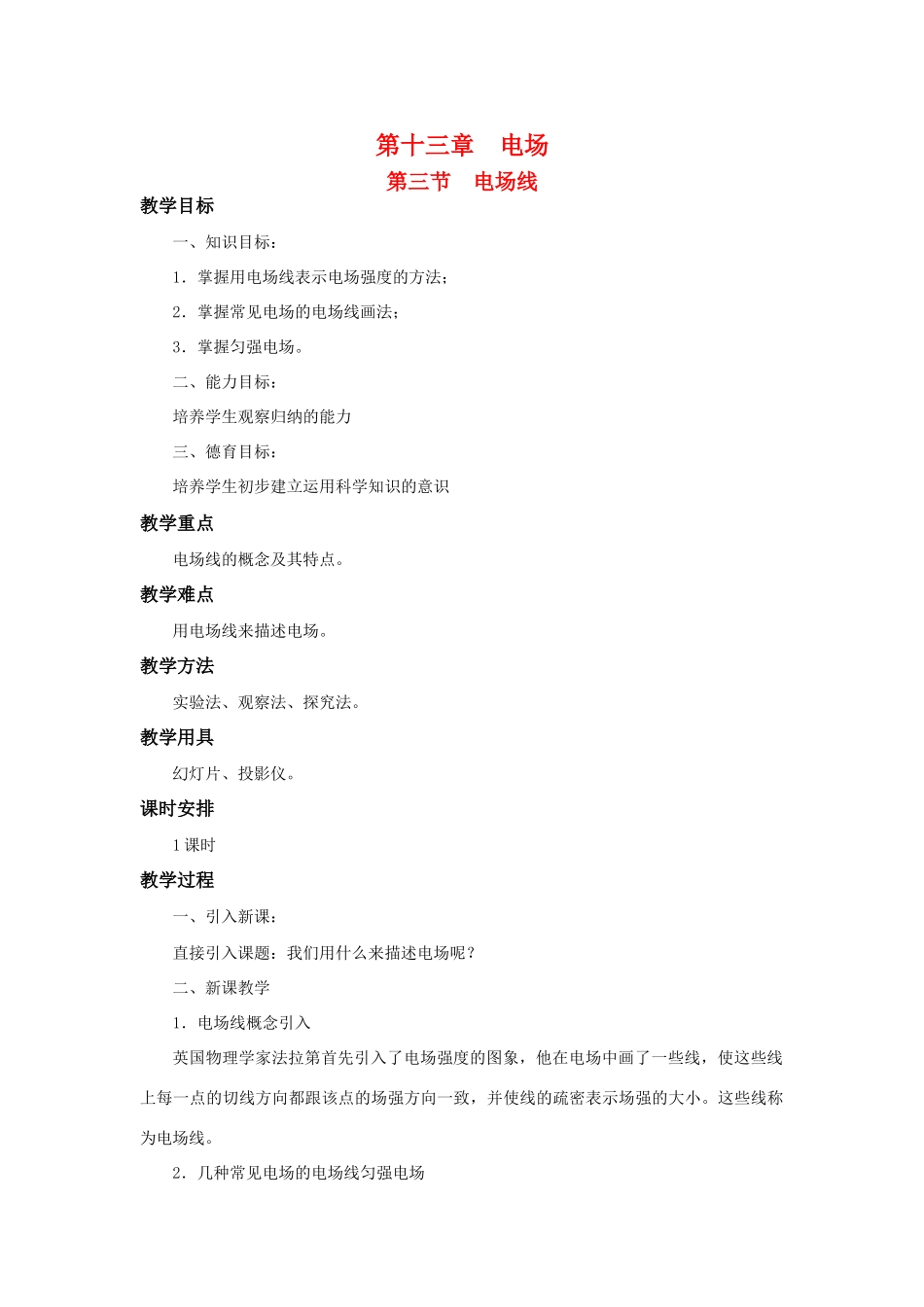

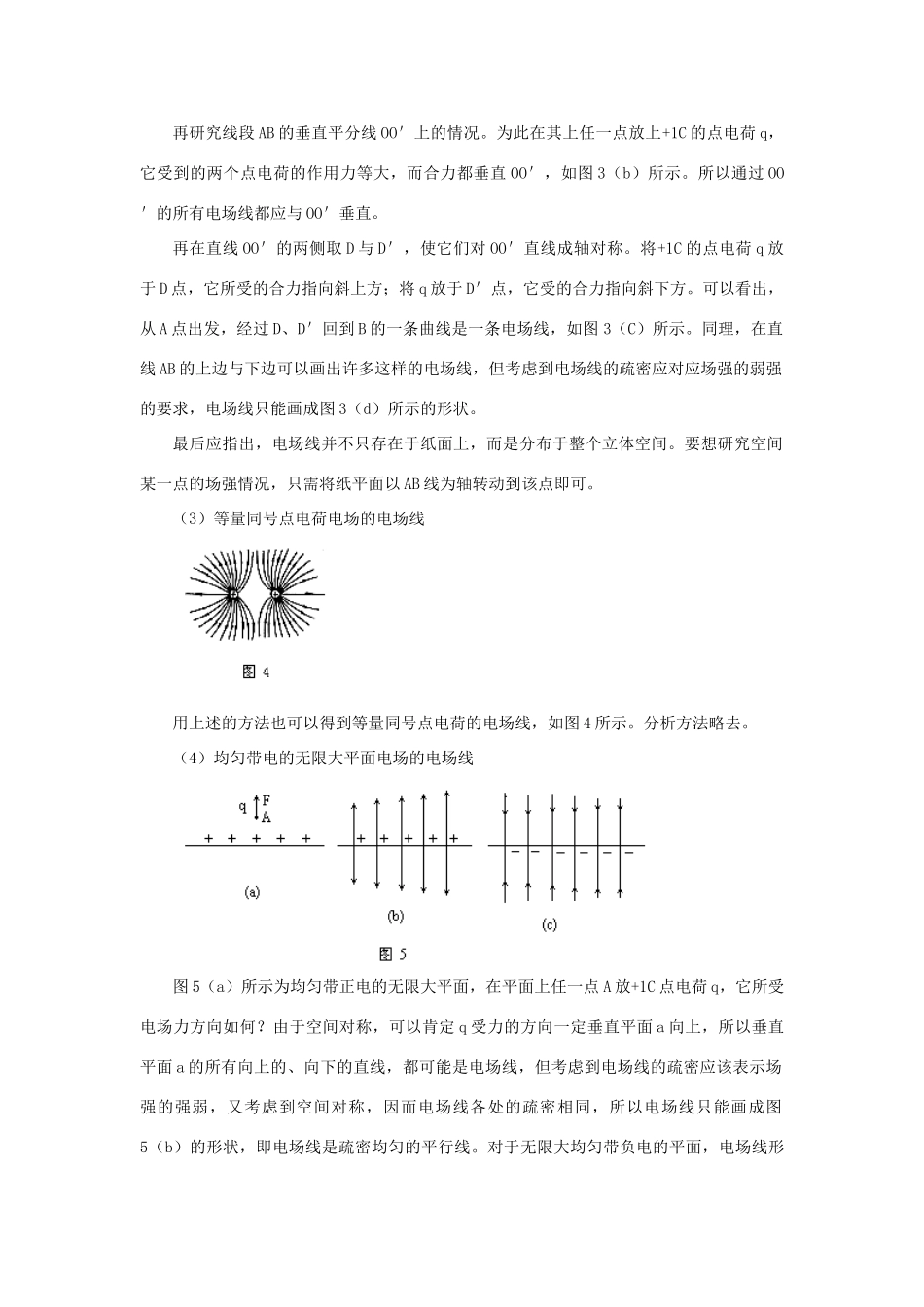

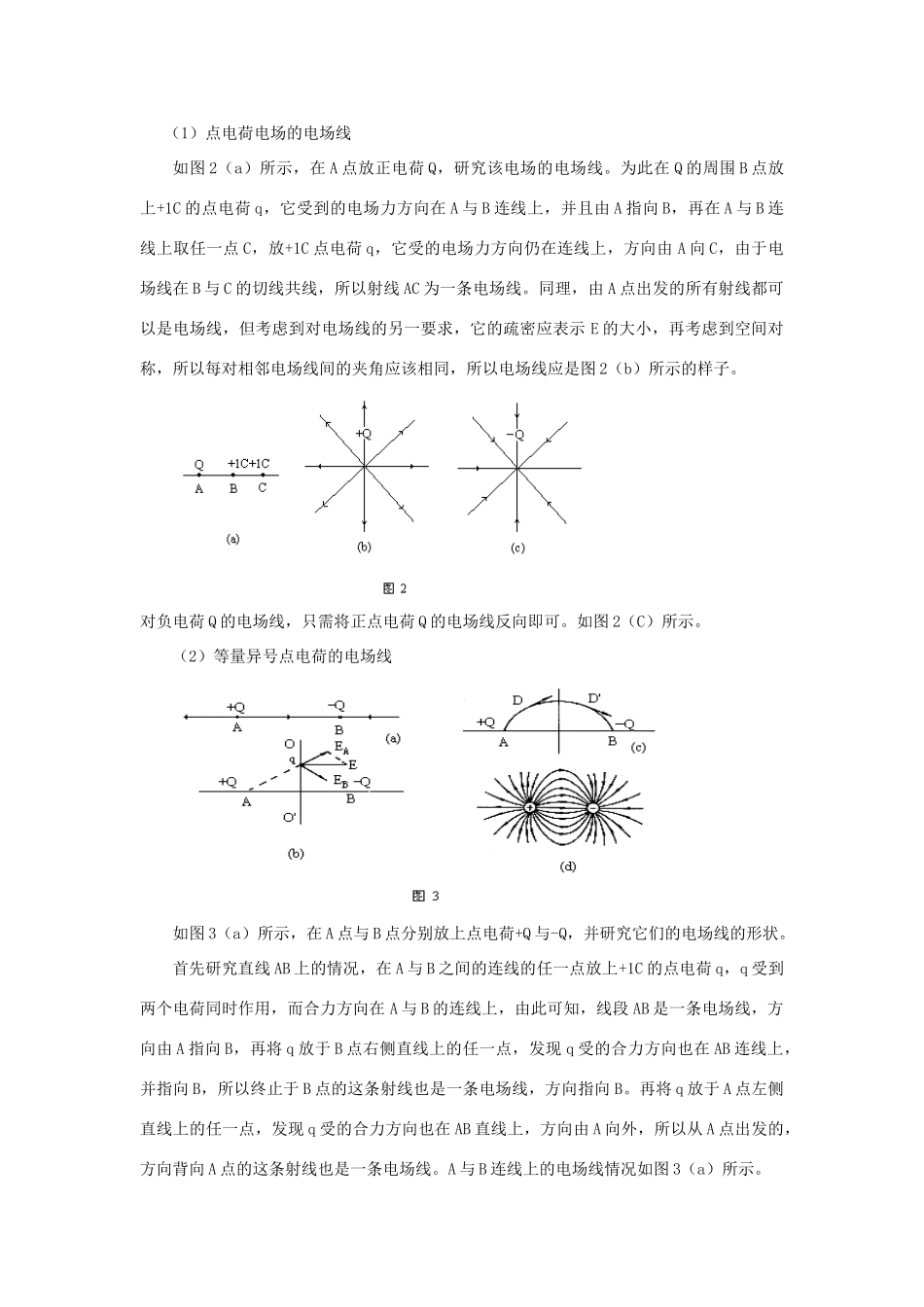

第十三章电场第三节电场线教学目标一、知识目标：1．掌握用电场线表示电场强度的方法；2．掌握常见电场的电场线画法；3．掌握匀强电场。二、能力目标：培养学生观察归纳的能力三、德育目标：培养学生初步建立运用科学知识的意识教学重点电场线的概念及其特点。教学难点用电场线来描述电场。教学方法实验法、观察法、探究法。教学用具幻灯片、投影仪。课时安排1课时教学过程一、引入新课：直接引入课题：我们用什么来描述电场呢？二、新课教学1．电场线概念引入英国物理学家法拉第首先引入了电场强度的图象，他在电场中画了一些线，使这些线上每一点的切线方向都跟该点的场强方向一致，并使线的疏密表示场强的大小。这些线称为电场线。2．几种常见电场的电场线匀强电场（1）点电荷电场的电场线如图2（a）所示，在A点放正电荷Q，研究该电场的电场线。为此在Q的周围B点放上+1C的点电荷q，它受到的电场力方向在A与B连线上，并且由A指向B，再在A与B连线上取任一点C，放+1C点电荷q，它受的电场力方向仍在连线上，方向由A向C，由于电场线在B与C的切线共线，所以射线AC为一条电场线。同理，由A点出发的所有射线都可以是电场线，但考虑到对电场线的另一要求，它的疏密应表示E的大小，再考虑到空间对称，所以每对相邻电场线间的夹角应该相同，所以电场线应是图2（b）所示的样子。对负电荷Q的电场线，只需将正点电荷Q的电场线反向即可。如图2（C）所示。（2）等量异号点电荷的电场线如图3（a）所示，在A点与B点分别放上点电荷+Q与-Q，并研究它们的电场线的形状。首先研究直线AB上的情况，在A与B之间的连线的任一点放上+1C的点电荷q，q受到两个电荷同时作用，而合力方向在A与B的连线上，由此可知，线段AB是一条电场线，方向由A指向B，再将q放于B点右侧直线上的任一点，发现q受的合力方向也在AB连线上，并指向B，所以终止于B点的这条射线也是一条电场线，方向指向B。再将q放于A点左侧直线上的任一点，发现q受的合力方向也在AB直线上，方向由A向外，所以从A点出发的，方向背向A点的这条射线也是一条电场线。A与B连线上的电场线情况如图3（a）所示。再研究线段AB的垂直平分线OO＇上的情况。为此在其上任一点放上+1C的点电荷q，它受到的两个点电荷的作用力等大，而合力都垂直OO＇，如图3（b）所示。所以通过OO＇的所有电场线都应与OO＇垂直。再在直线OO＇的两侧取D与D＇，使它们对OO＇直线成轴对称。将+1C的点电荷q放于D点，它所受的合力指向斜上方；将q放于D＇点，它受的合力指向斜下方。可以看出，从A点出发，经过D、D＇回到B的一条曲线是一条电场线，如图3（C）所示。同理，在直线AB的上边与下边可以画出许多这样的电场线，但考虑到电场线的疏密应对应场强的弱强的要求，电场线只能画成图3（d）所示的形状。最后应指出，电场线并不只存在于纸面上，而是分布于整个立体空间。要想研究空间某一点的场强情况，只需将纸平面以AB线为轴转动到该点即可。（3）等量同号点电荷电场的电场线用上述的方法也可以得到等量同号点电荷的电场线，如图4所示。分析方法略去。（4）均匀带电的无限大平面电场的电场线图5（a）所示为均匀带正电的无限大平面，在平面上任一点A放+1C点电荷q，它所受电场力方向如何？由于空间对称，可以肯定q受力的方向一定垂直平面a向上，所以垂直平面a的所有向上的、向下的直线，都可能是电场线，但考虑到电场线的疏密应该表示场强的强弱，又考虑到空间对称，因而电场线各处的疏密相同，所以电场线只能画成图5（b）的形状，即电场线是疏密均匀的平行线。对于无限大均匀带负电的平面，电场线形状图5（C）所示。电场线仍是疏密均匀的平行线，只是指向平面。这说明在无限大均匀带电平面的两侧场强大小、方向相同。这种电场称为匀强电场。（5）带有等量异号电荷的无限大平行金属板的电场的电场线如图6（a）所示，带有等量异号电荷的两个无限大平面平行放置，由于对称，每个平面上电荷的分布是均匀的。由场的叠加原理可知，每个带电平面都在它的周围独立地产生电场，而总的电场应为两个分电场的矢量和。图6（b）画出了每个带电平面的电场线，实线代表正电荷的电场线，虚线代表负电荷的电场...
