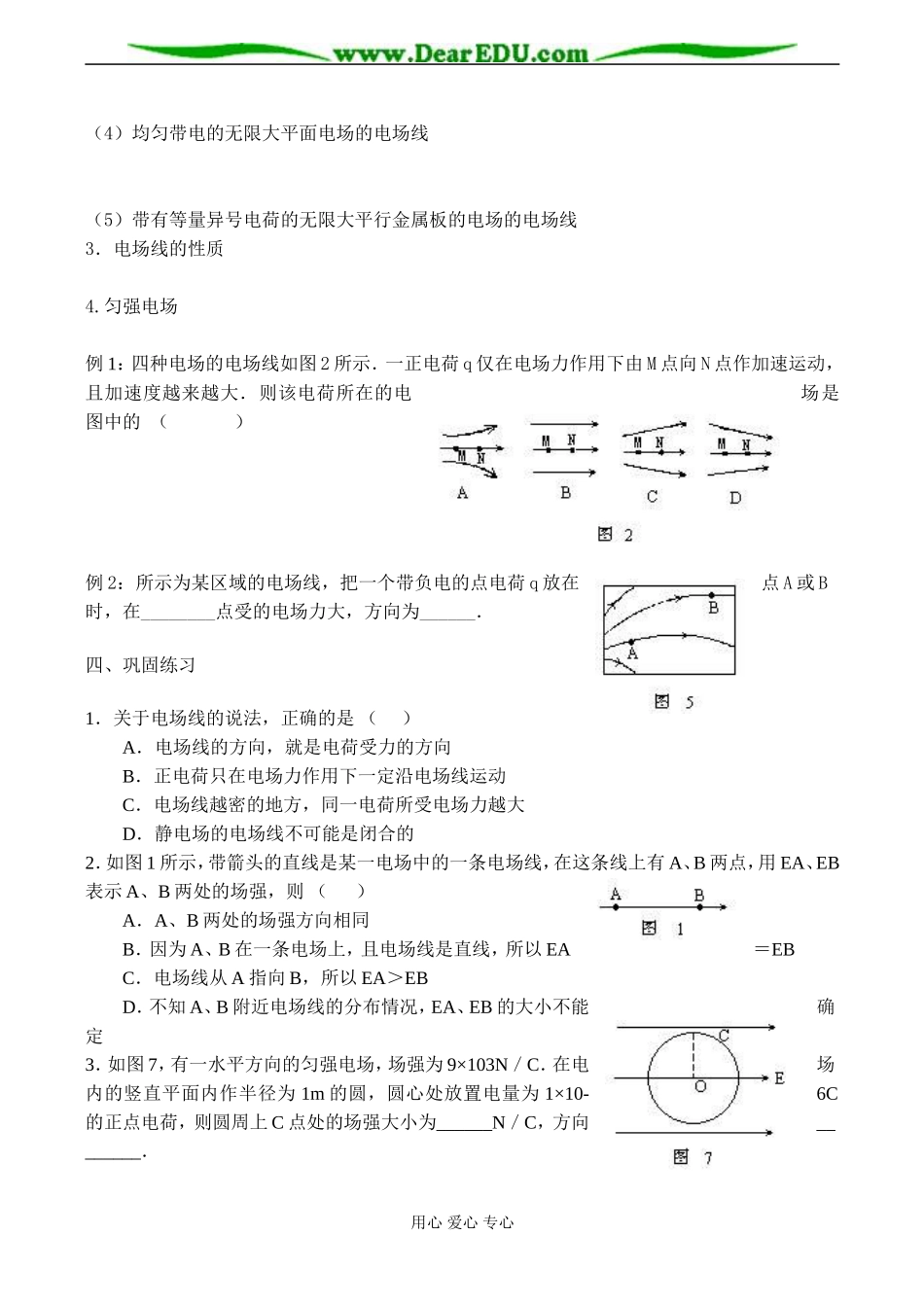

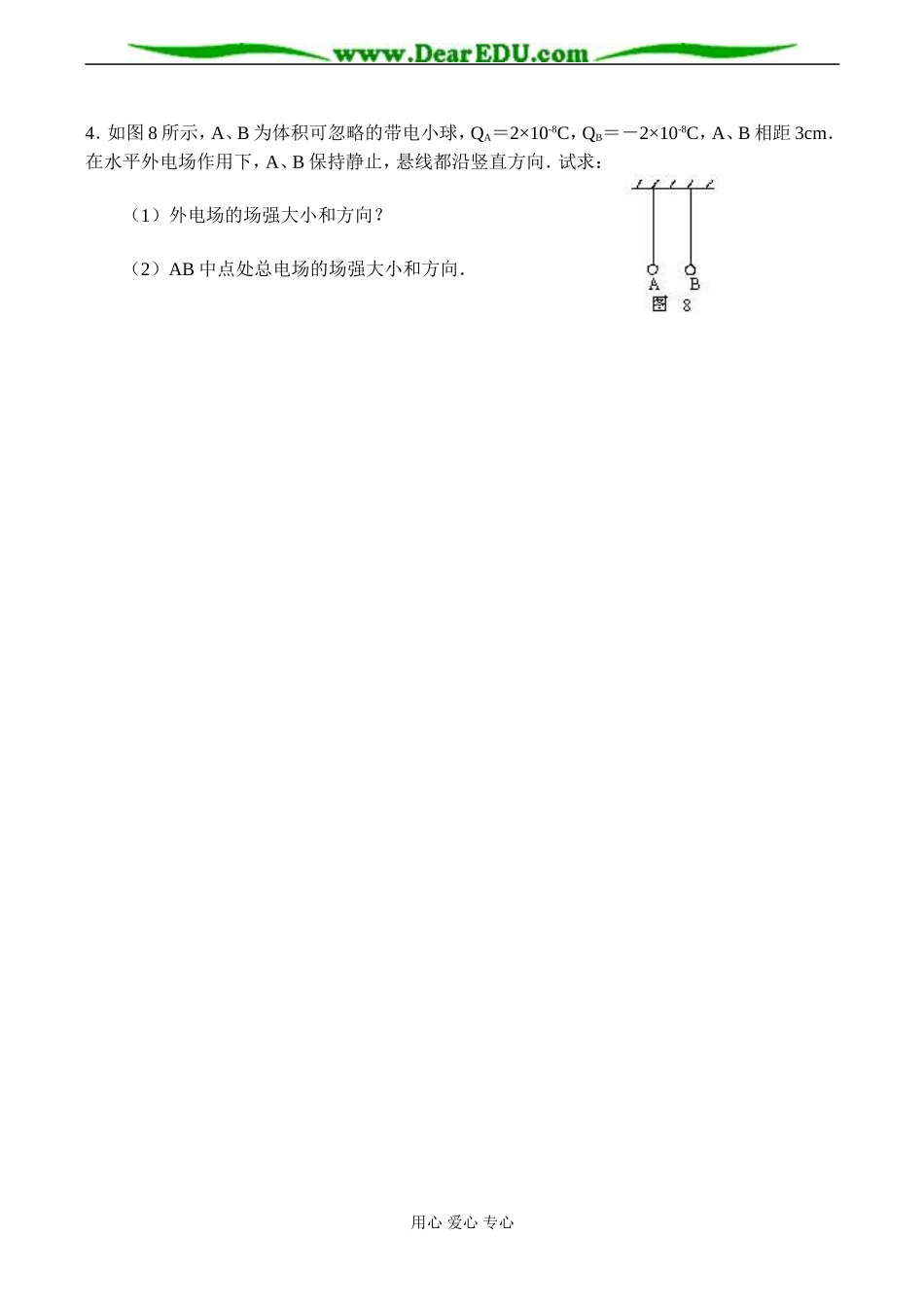

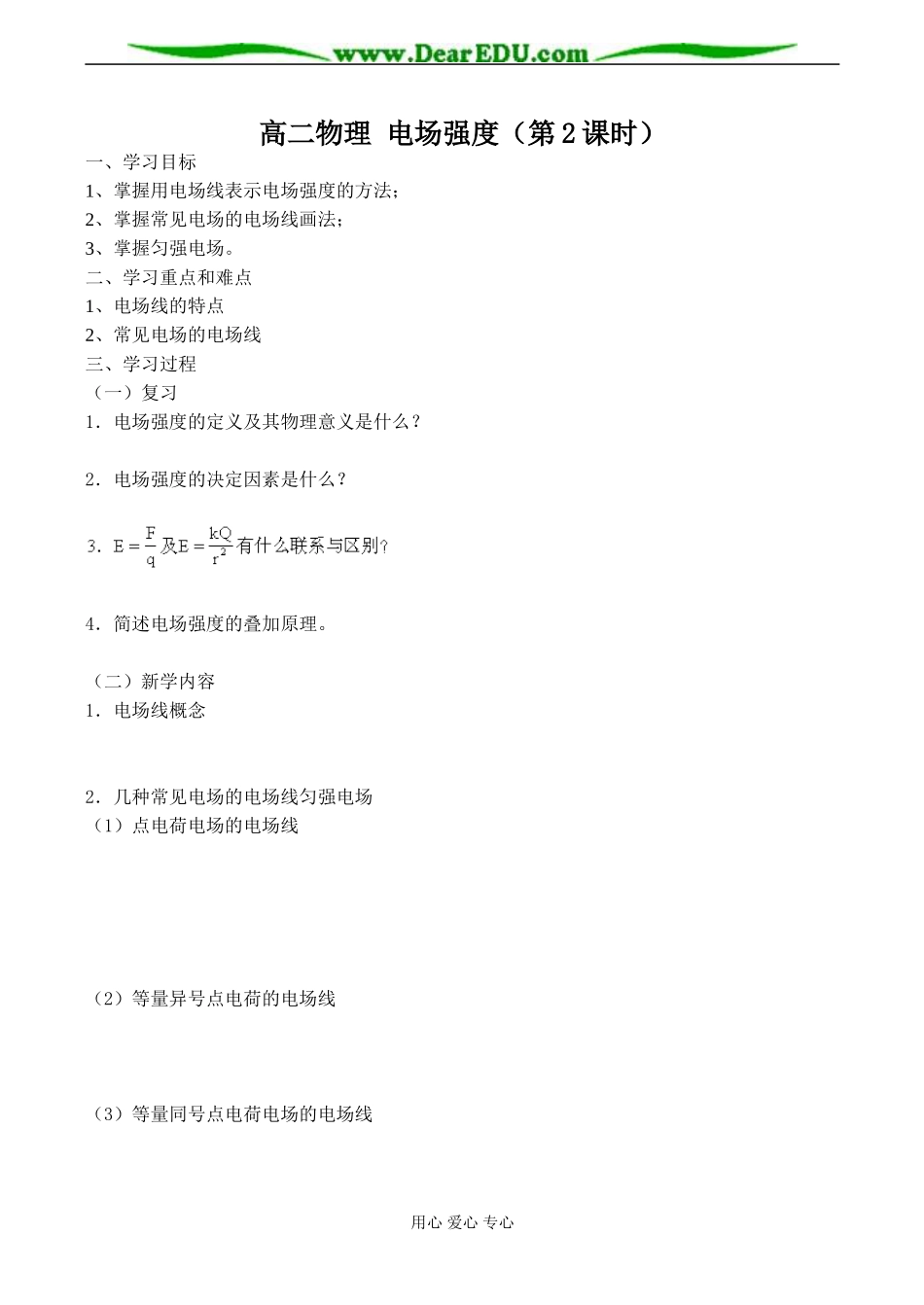

高二物理电场强度（第2课时）一、学习目标1、掌握用电场线表示电场强度的方法；2、掌握常见电场的电场线画法；3、掌握匀强电场。二、学习重点和难点1、电场线的特点2、常见电场的电场线三、学习过程（一）复习1．电场强度的定义及其物理意义是什么？2．电场强度的决定因素是什么？4．简述电场强度的叠加原理。（二）新学内容1．电场线概念2．几种常见电场的电场线匀强电场（1）点电荷电场的电场线（2）等量异号点电荷的电场线（3）等量同号点电荷电场的电场线用心爱心专心（4）均匀带电的无限大平面电场的电场线（5）带有等量异号电荷的无限大平行金属板的电场的电场线3．电场线的性质4.匀强电场例1：四种电场的电场线如图2所示．一正电荷q仅在电场力作用下由M点向N点作加速运动，且加速度越来越大．则该电荷所在的电场是图中的（）例2：所示为某区域的电场线，把一个带负电的点电荷q放在点A或B时，在________点受的电场力大，方向为______．四、巩固练习1．关于电场线的说法，正确的是（）A．电场线的方向，就是电荷受力的方向B．正电荷只在电场力作用下一定沿电场线运动C．电场线越密的地方，同一电荷所受电场力越大D．静电场的电场线不可能是闭合的2．如图1所示，带箭头的直线是某一电场中的一条电场线，在这条线上有A、B两点，用EA、EB表示A、B两处的场强，则（）A．A、B两处的场强方向相同B．因为A、B在一条电场上，且电场线是直线，所以EA＝EBC．电场线从A指向B，所以EA＞EBD．不知A、B附近电场线的分布情况，EA、EB的大小不能确定3．如图7，有一水平方向的匀强电场，场强为9×103N／C．在电场内的竖直平面内作半径为1m的圆，圆心处放置电量为1×10-6C的正点电荷，则圆周上C点处的场强大小为______N／C，方向________．用心爱心专心4．如图8所示，A、B为体积可忽略的带电小球，QA＝2×10-8C，QB＝－2×10-8C，A、B相距3cm．在水平外电场作用下，A、B保持静止，悬线都沿竖直方向．试求：（1）外电场的场强大小和方向？（2）AB中点处总电场的场强大小和方向．用心爱心专心
