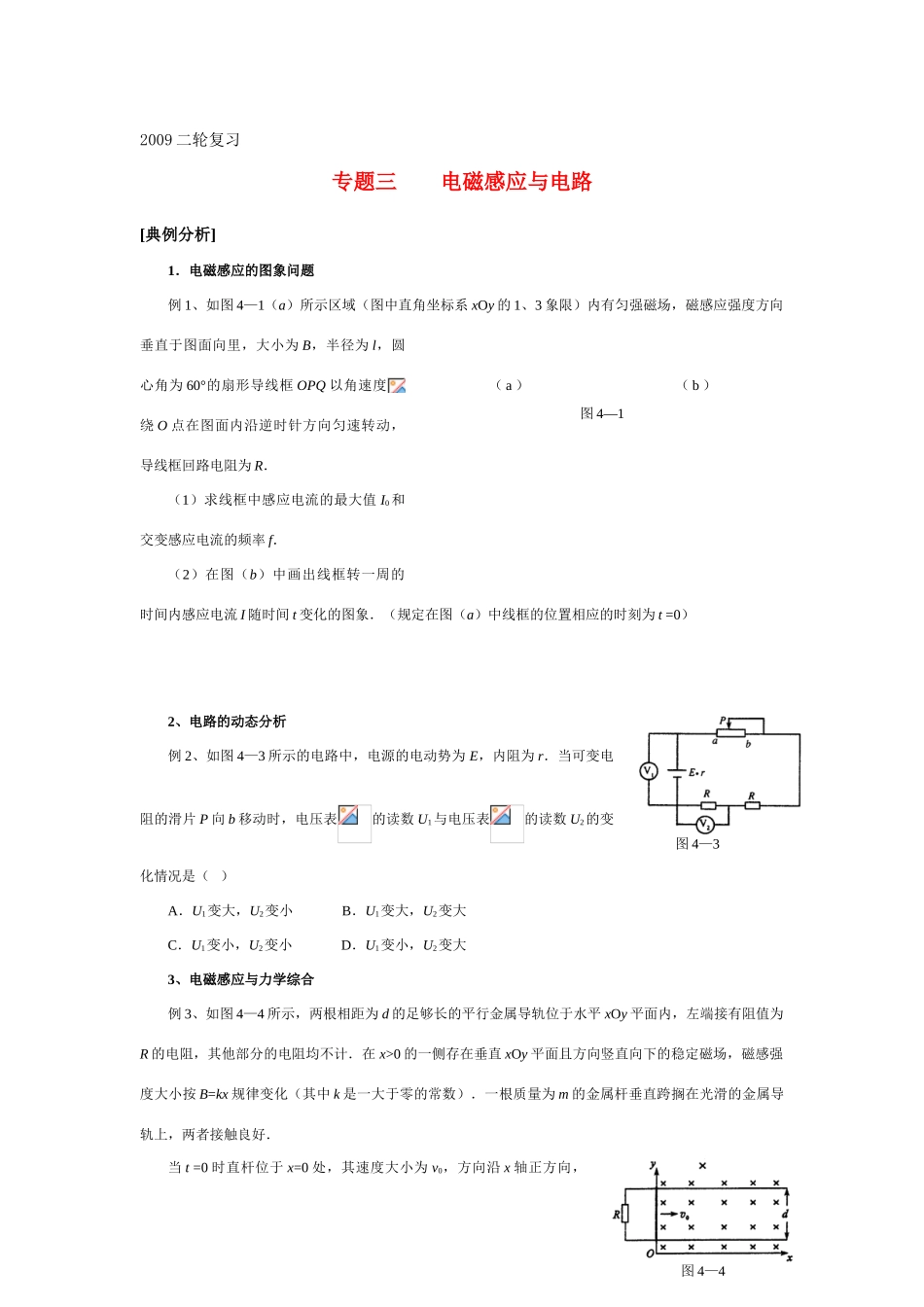

2009二轮复习专题三电磁感应与电路[典例分析]1．电磁感应的图象问题例1、如图4—1（a）所示区域（图中直角坐标系xOy的1、3象限）内有匀强磁场，磁感应强度方向垂直于图面向里，大小为B，半径为l，圆心角为60°的扇形导线框OPQ以角速度绕O点在图面内沿逆时针方向匀速转动，导线框回路电阻为R．（1）求线框中感应电流的最大值I0和交变感应电流的频率f．（2）在图（b）中画出线框转一周的时间内感应电流I随时间t变化的图象．（规定在图（a）中线框的位置相应的时刻为t=0）2、电路的动态分析例2、如图4—3所示的电路中，电源的电动势为E，内阻为r．当可变电阻的滑片P向b移动时，电压表的读数U1与电压表的读数U2的变化情况是（）A．U1变大，U2变小B．U1变大，U2变大C．U1变小，U2变小D．U1变小，U2变大3、电磁感应与力学综合例3、如图4—4所示，两根相距为d的足够长的平行金属导轨位于水平xOy平面内，左端接有阻值为R的电阻，其他部分的电阻均不计．在x>0的一侧存在垂直xOy平面且方向竖直向下的稳定磁场，磁感强度大小按B=kx规律变化（其中k是一大于零的常数）．一根质量为m的金属杆垂直跨搁在光滑的金属导轨上，两者接触良好．当t=0时直杆位于x=0处，其速度大小为v0，方向沿x轴正方向，（a）（b）图4—1图4—3图4—4在此后的过程中，始终有一个方向向左的变力F作用于金属杆，使金属杆的加速度大小恒为a，加速度方向一直沿x轴的负方向．求：（1）闭合回路中感应电流持续的时间有多长？（2）当金属杆沿x轴正方向运动的速度为时，闭合回路的感应电动势多大？此时作用于金属杆的外力F多大？4、电磁感应与动量、能量的综合例4、如图4—6所示，在空间中有一水平方向的匀强磁场区域，区域的上下边缘间距为h，磁感应强度为B．有一宽度为b（b
