高三物理第二轮专题复习 专题四电磁感应与电路教案 人教版VIP免费

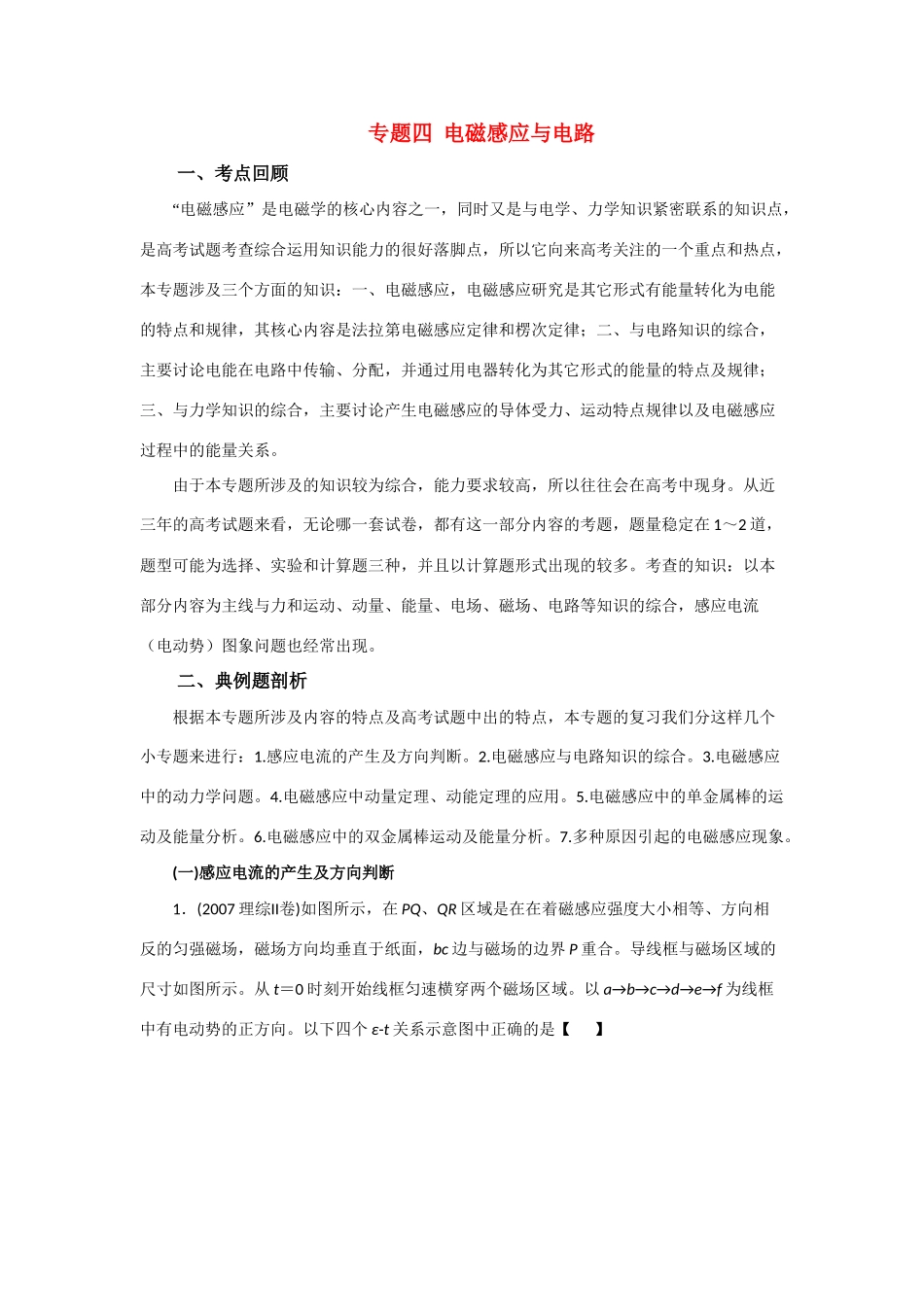

专题四电磁感应与电路一、考点回顾“电磁感应”是电磁学的核心内容之一，同时又是与电学、力学知识紧密联系的知识点，是高考试题考查综合运用知识能力的很好落脚点，所以它向来高考关注的一个重点和热点，本专题涉及三个方面的知识：一、电磁感应，电磁感应研究是其它形式有能量转化为电能的特点和规律，其核心内容是法拉第电磁感应定律和楞次定律；二、与电路知识的综合，主要讨论电能在电路中传输、分配，并通过用电器转化为其它形式的能量的特点及规律；三、与力学知识的综合，主要讨论产生电磁感应的导体受力、运动特点规律以及电磁感应过程中的能量关系。由于本专题所涉及的知识较为综合，能力要求较高，所以往往会在高考中现身。从近三年的高考试题来看，无论哪一套试卷，都有这一部分内容的考题，题量稳定在1～2道，题型可能为选择、实验和计算题三种，并且以计算题形式出现的较多。考查的知识：以本部分内容为主线与力和运动、动量、能量、电场、磁场、电路等知识的综合，感应电流（电动势）图象问题也经常出现。二、典例题剖析根据本专题所涉及内容的特点及高考试题中出的特点，本专题的复习我们分这样几个小专题来进行：1.感应电流的产生及方向判断。2.电磁感应与电路知识的综合。3.电磁感应中的动力学问题。4.电磁感应中动量定理、动能定理的应用。5.电磁感应中的单金属棒的运动及能量分析。6.电磁感应中的双金属棒运动及能量分析。7.多种原因引起的电磁感应现象。(一)感应电流的产生及方向判断1．(2007理综II卷)如图所示，在PQ、QR区域是在在着磁感应强度大小相等、方向相反的匀强磁场，磁场方向均垂直于纸面，bc边与磁场的边界P重合。导线框与磁场区域的尺寸如图所示。从t＝0时刻开始线框匀速横穿两个磁场区域。以a→b→c→d→e→f为线框中有电动势的正方向。以下四个ε-t关系示意图中正确的是【】解析：楞次定律或左手定则可判定线框刚开始进入磁场时，电流方向，即感应电动势的方向为顺时针方向，故D选项错误；1－2s内，磁通量不变化，感应电动势为0，A选项错误；2－3s内，产生感应电动势E＝2Blv＋Blv＝3Blv，感应电动势的方向为逆时针方向（正方向），故C选项正确。点评：法拉第电磁感应定律、楞次定律或左手定则知识点，是历年高考的热点，常与其它电磁学和力学内容联系在一起，这类题目往往综合较强，在掌握好基础知识，注重提高自己综合分析能力。2．（2005理综Ⅱ卷）处在匀强磁场中的矩形线圈abcd，以恒定的角速度绕ab边转动，磁场方向平行于纸面并与ab垂直。在t=0时刻，线圈平面与纸面重合（如图），线圈的cd边离开纸面向外运动。若规定由a→b→c→d→a方向的感应电流为正，则能反映线圈中感应电流I随时间t变化的图线是【】解析：线框在匀强磁场中转动时，产生正弦式交变电流，而t=0时刻，线框切割磁感线产生的感应电动势最大，感应电流也最大，由右手定则可知其电流方向为tεA.01234tεB.01234tεC.01234tεD.01234Babcdt0ICt0IDt0IAt0IBa→b→c→d→a，即电流为正，故C选项正确。点评：感应电流是正弦式交变电流的，我们关键要抓住起始位置的电流大小和方向，起始位置若在中性面，则感应电流为零，起始位置若和中性面垂直，则感应电流为最大，再根据题中所规定的正方向，即可确定感应电流的图象。3．（2005北京理综）现将电池组、滑线变阻器、带铁芯的线圈A、线圈B、电流计及开关如下图连接。在开关闭合、线圈A放在线圈B中的情况下，某同学发现当他将滑线变阻器的滑动端P向左加速滑动时，电流计指针向右偏转。由此可以推断【】A．线圈A向上移动或滑动变阻器的滑动端P向右加速滑动，都能引起电流计指针向左偏转B．线圈A中铁芯向上拔出或断开开关，都能引起电流计指针向右偏转C．滑动变阻器的滑动端P匀速向左或匀速向右滑动都能使电流计指针静止在中央D．因为线圈A、线圈B的绕线方向未知，故无法判断电流计指针偏转的方向解析：当P向左滑动时，电阻变大，通过A线圈的电流变小，则通过线圈B中的原磁场减弱，磁通量减少，线圈B中有使电流计指针向右偏转的感应电流通过，当线圈A向上运动或断开开关，则通过线圈B中的原磁场也减弱，磁通量也减少，所以线圈B中也有...
