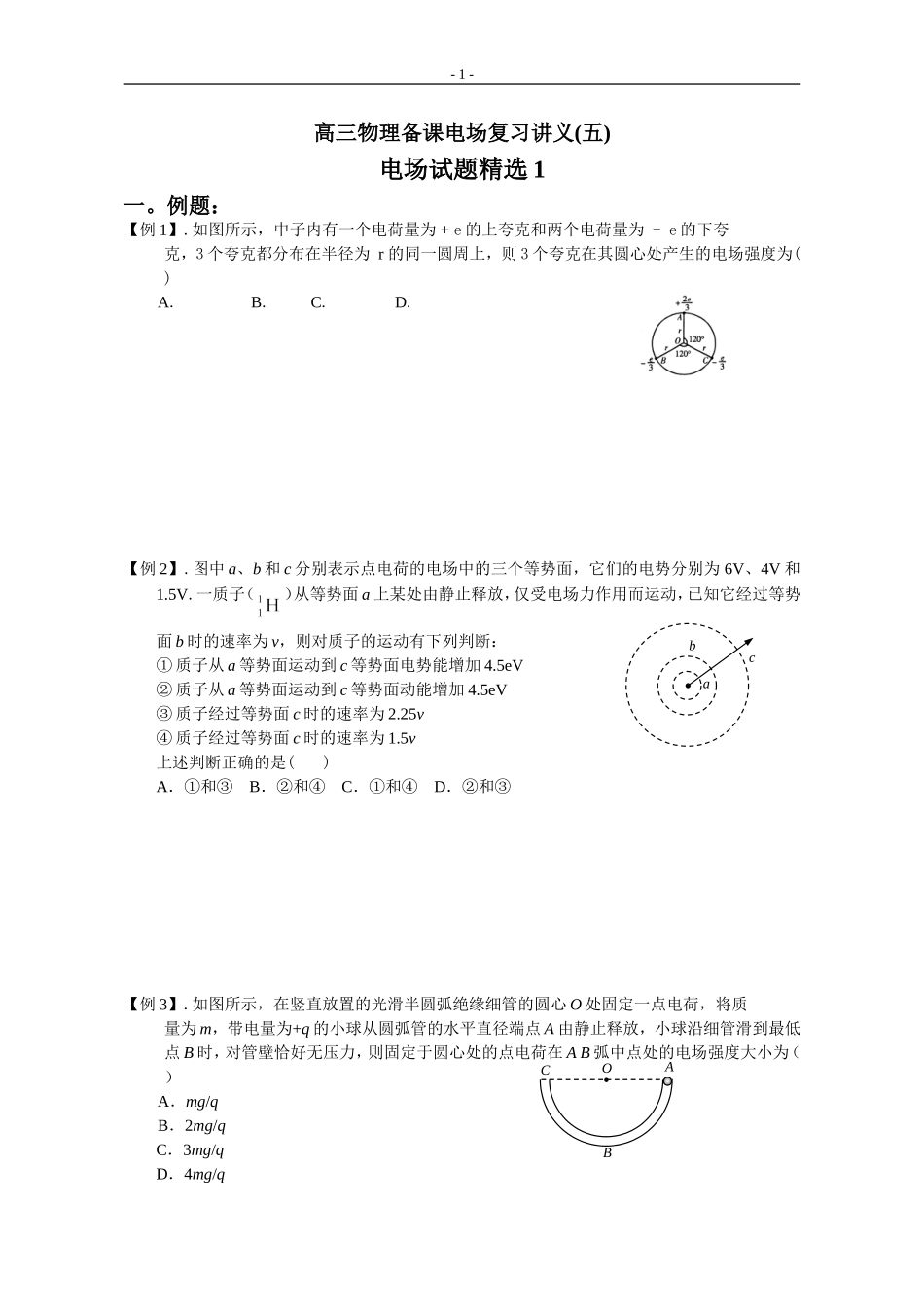

-1-高三物理备课电场复习讲义(五)电场试题精选1一。例题：【例1】.如图所示，中子内有一个电荷量为+e的上夸克和两个电荷量为-e的下夸克，3个夸克都分布在半径为r的同一圆周上，则3个夸克在其圆心处产生的电场强度为()A.B.C.D.【例2】.图中a、b和c分别表示点电荷的电场中的三个等势面，它们的电势分别为6V、4V和1.5V.一质子（）从等势面a上某处由静止释放，仅受电场力作用而运动，已知它经过等势面b时的速率为v，则对质子的运动有下列判断：①质子从a等势面运动到c等势面电势能增加4.5eV②质子从a等势面运动到c等势面动能增加4.5eV③质子经过等势面c时的速率为2.25v④质子经过等势面c时的速率为1.5v上述判断正确的是()A．①和③B．②和④C．①和④D．②和③【例3】.如图所示，在竖直放置的光滑半圆弧绝缘细管的圆心O处固定一点电荷，将质量为m，带电量为+q的小球从圆弧管的水平直径端点A由静止释放，小球沿细管滑到最低点B时，对管壁恰好无压力，则固定于圆心处的点电荷在AB弧中点处的电场强度大小为（）A．mg/qB．2mg/qC．3mg/qD．4mg/qabcABCO-2-【例4】.如图所示，在绝缘水平面上，相距为L的A、B两点处分别固定着两个等量正电荷.a、b是AB连线上两点，其中Aa=Bb=,O为AB连线的中点.一质量为m带电量为+q的小滑块(可视为质点)以初动能E0从a点出发，沿AB直线向b运动，其中小滑块第一次经过O点时的动能为初动能的n倍(n>1)，到达b点时动能恰好为零，小滑块最终停在O点，求：(1)小滑块与水平面间的动摩擦因数μ.(2)Ob两点间的电势差Uob.(3)小滑块运动的总路程S.【例5】26.图1中B为电源，电动势E=27V，内阻不计.固定电阻R1=500Ω，R2为光敏电阻.C为平行板电容器，虚线到两极板距离相等，极板长l1=8.0×10-2m，两极板的间距d=1.0×10-2m.S为屏，与极板垂直，到极板的距离l2=0.16m.P为一圆盘，由形状相同、透光率不同的三个扇形a、b和c构成，它可绕AA/轴转动.当细光束通过扇形a、b、c照射光敏电阻R2时，R2的阻值分别为1000Ω、2000Ω、4500Ω.有一细电子束沿图中虚线以速度v0=8.0×106m/s连续不断地射入C.已知电子电量e=1.6×10-19C，电子质量m=9×10-31kg.忽略细光束的宽度、电容器的充电放电时间及电子所受的重力.假设照在R2上的光强发生变化时R2阻值立即有相应的改变.⑴设圆盘不转动，细光束通过b照射到R2上，求电子到达屏S上时，它离O点的距离y.（计算结果保留二位有效数字）.⑵设转盘按图1中箭头方向匀速转动，每3秒转一圈.取光束照在a、b分界处时t=0，试在图2给出的坐标纸上，画出电子到达屏S上时，它离O点的距离y随时间t的变化图线（0~6s间）.要求在y轴上标出图线最高点与最低点的值.（不要求写出计算过程，只按画出的图线评分.）AObaBEOabcAA/P细光束R2R1Bv0l1l2OSyC图1图2Ot/sy/10-2m1020123456-3-二。练习：1.宇航员在探测某星球时发现:①该星球带负电，而且带电均匀；②该星球表面没有大气；③在一次实验中，宇航员将一个带电小球(其带电量远远小于星球电量)置于离星球表面某一高度处无初速释放，恰好处于悬浮状态.如果选距星球表面无穷远处的电势为零，则根据以上信息可以推断（）A.小球一定带正电B.小球的电势能一定小于零C.只改变小球的电量，从原高度无初速释放后，小球仍处于悬浮状态D.只改变小球离星球表面的高度，无初速释放后，小球仍处于悬浮状态2.示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，如图所示.如果在荧光屏上P点出现亮斑，那么示波管中的()A.极板应带正电B.极板应带正电C.极板应带负电D.极板应带正电3.如图所示的直线是真空中某电场的一条电场线，A、B是这条直线上的两点，一电子以速度vA经过A点向B点运动，经过一段时间后，电子以速度vB经过B点，且vB与vA的方向相反，则（）A.A点的场强一定大于B点的场强B.A点的电势一定低于B点的电势C.电子在A点的速度一定小于在B点的速度D.电子在A点的电势能一定小于在B点的电势能4.如图所示，在光滑绝缘的水平面上，有一静止在A点质量为m=1.0×10-3kg带负电的小球.现加一水平方向的匀强电场使小球由A点运动到B点，电场力做功为W=0.2J，已知AB两点间距离为L=0.1m，电势差为U=20V.⑴判断匀强电场的场强方...
