高三物理 第二单元 电路的分析和计算VIP免费

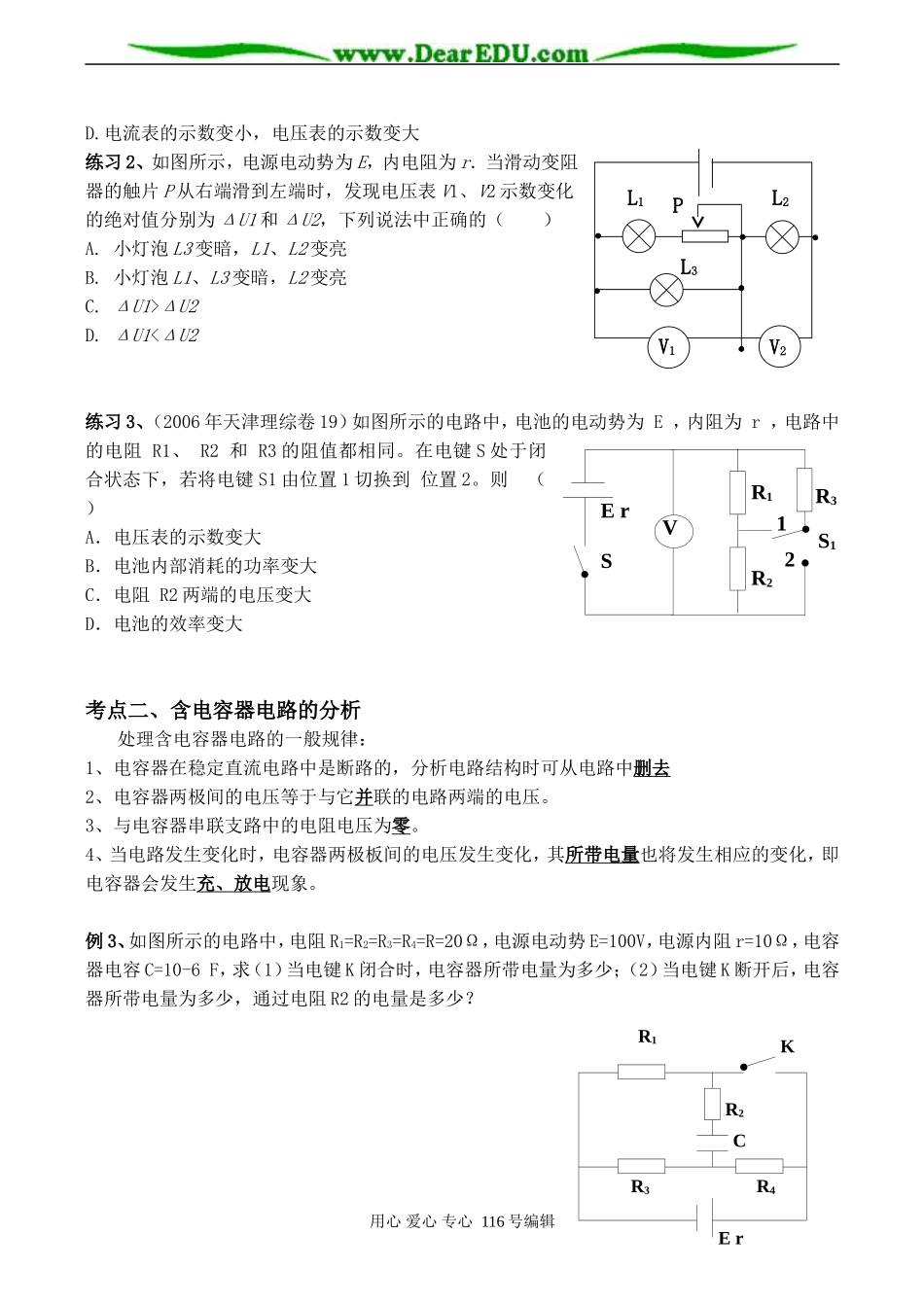

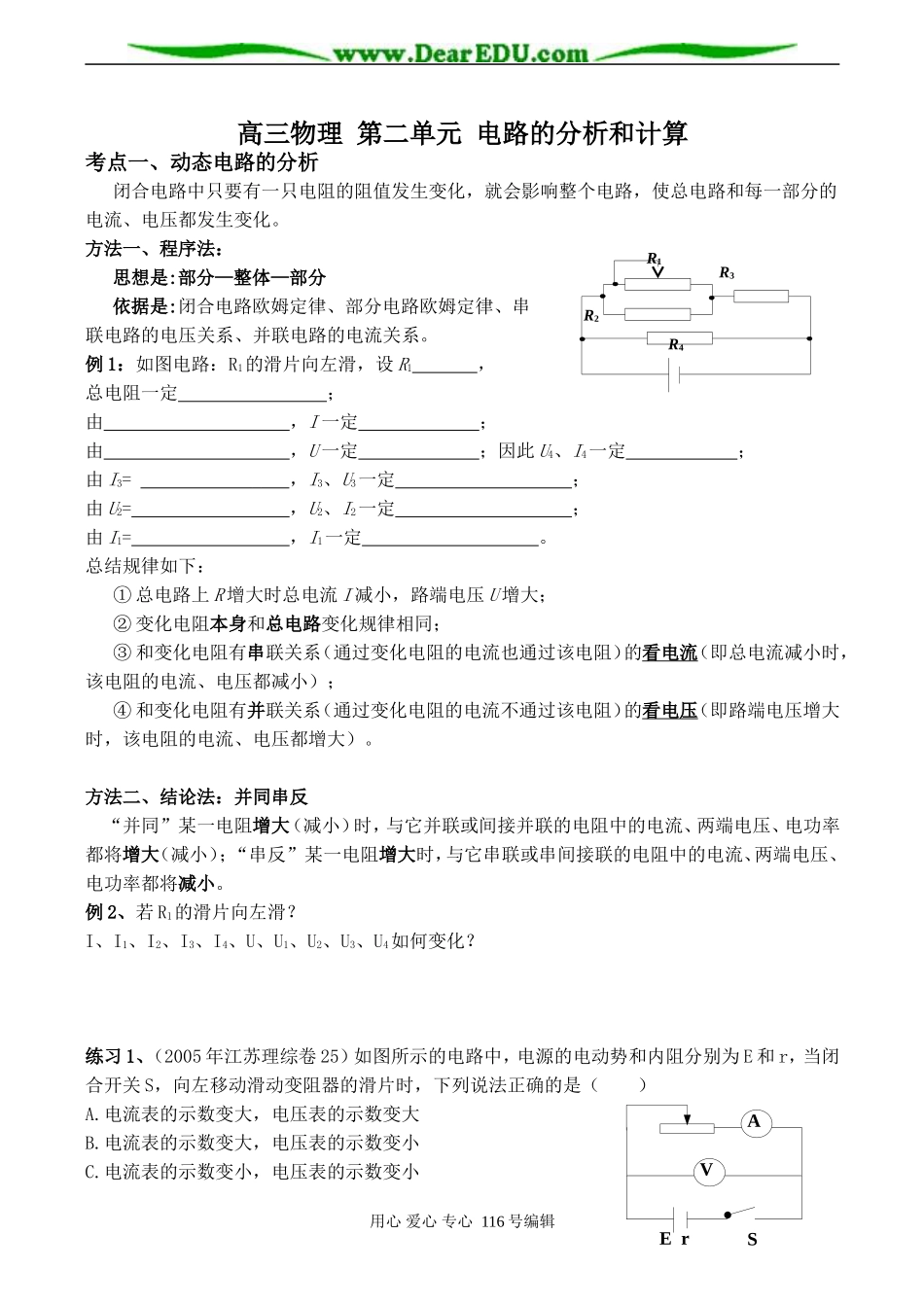

高三物理第二单元电路的分析和计算考点一、动态电路的分析闭合电路中只要有一只电阻的阻值发生变化，就会影响整个电路，使总电路和每一部分的电流、电压都发生变化。方法一、程序法：思想是:部分—整体—部分依据是:闭合电路欧姆定律、部分电路欧姆定律、串联电路的电压关系、并联电路的电流关系。例1：如图电路：R1的滑片向左滑，设R1，总电阻一定；由，I一定；由，U一定；因此U4、I4一定；由I3=，I3、U3一定；由U2=，U2、I2一定；由I1=，I1一定。总结规律如下：①总电路上R增大时总电流I减小，路端电压U增大；②变化电阻本身和总电路变化规律相同；③和变化电阻有串联关系（通过变化电阻的电流也通过该电阻）的看电流（即总电流减小时，该电阻的电流、电压都减小）；④和变化电阻有并联关系（通过变化电阻的电流不通过该电阻）的看电压（即路端电压增大时，该电阻的电流、电压都增大）。方法二、结论法：并同串反“并同”某一电阻增大（减小）时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大（减小）；“串反”某一电阻增大时，与它串联或串间接联的电阻中的电流、两端电压、电功率都将减小。例2、若R1的滑片向左滑？I、I1、I2、I3、I4、U、U1、U2、U3、U4如何变化？练习1、（2005年江苏理综卷25）如图所示的电路中，电源的电动势和内阻分别为E和r，当闭合开关S，向左移动滑动变阻器的滑片时，下列说法正确的是（）A.电流表的示数变大，电压表的示数变大B.电流表的示数变大，电压表的示数变小C.电流表的示数变小，电压表的示数变小用心爱心专心116号编辑R2R3R4R1VAErSD.电流表的示数变小，电压表的示数变大练习2、如图所示，电源电动势为E，内电阻为r．当滑动变阻器的触片P从右端滑到左端时，发现电压表V1、V2示数变化的绝对值分别为ΔU1和ΔU2，下列说法中正确的（）A.小灯泡L3变暗，L1、L2变亮B.小灯泡L1、L3变暗，L2变亮C.ΔU1>ΔU2D.ΔU1<ΔU2练习3、（2006年天津理综卷19）如图所示的电路中，电池的电动势为E，内阻为r，电路中的电阻R1、R2和R3的阻值都相同。在电键S处于闭合状态下，若将电键S1由位置1切换到位置2。则（）A．电压表的示数变大B．电池内部消耗的功率变大C．电阻R2两端的电压变大D．电池的效率变大考点二、含电容器电路的分析处理含电容器电路的一般规律：1、电容器在稳定直流电路中是断路的，分析电路结构时可从电路中删去2、电容器两极间的电压等于与它并联的电路两端的电压。3、与电容器串联支路中的电阻电压为零。4、当电路发生变化时，电容器两极板间的电压发生变化，其所带电量也将发生相应的变化，即电容器会发生充、放电现象。例3、如图所示的电路中，电阻R1=R2=R3=R4=R=20Ω，电源电动势E=100V，电源内阻r=10Ω，电容器电容C=10-6F，求（1）当电键K闭合时，电容器所带电量为多少；（2）当电键K断开后，电容器所带电量为多少，通过电阻R2的电量是多少？用心爱心专心116号编辑V2V1L1L2L3PS1R3VR1ErSR221R4R1R2R3CErK练习4、在如图示的电路中，电源的电动势E=3.0V，内阻r=1.0Ω，电阻R1=10Ω，R2=10ΩR3=30ΩR4=35Ω，电容器的电容C=100μF，电容器原来不带电，求接通电键K后流过R4的总电量。练习5、如图示：E=10V，内阻不计，C1=C2=30μF，R1=4Ω，R2=6Ω，先闭合开关S，待电路稳定后，再将开关断开，则断开S后流过R1的电量为多少？用心爱心专心116号编辑R1R2EC1C2SR1R2ErCR3R4K总结：作业：《全线突破》P181成功体验用心爱心专心116号编辑
