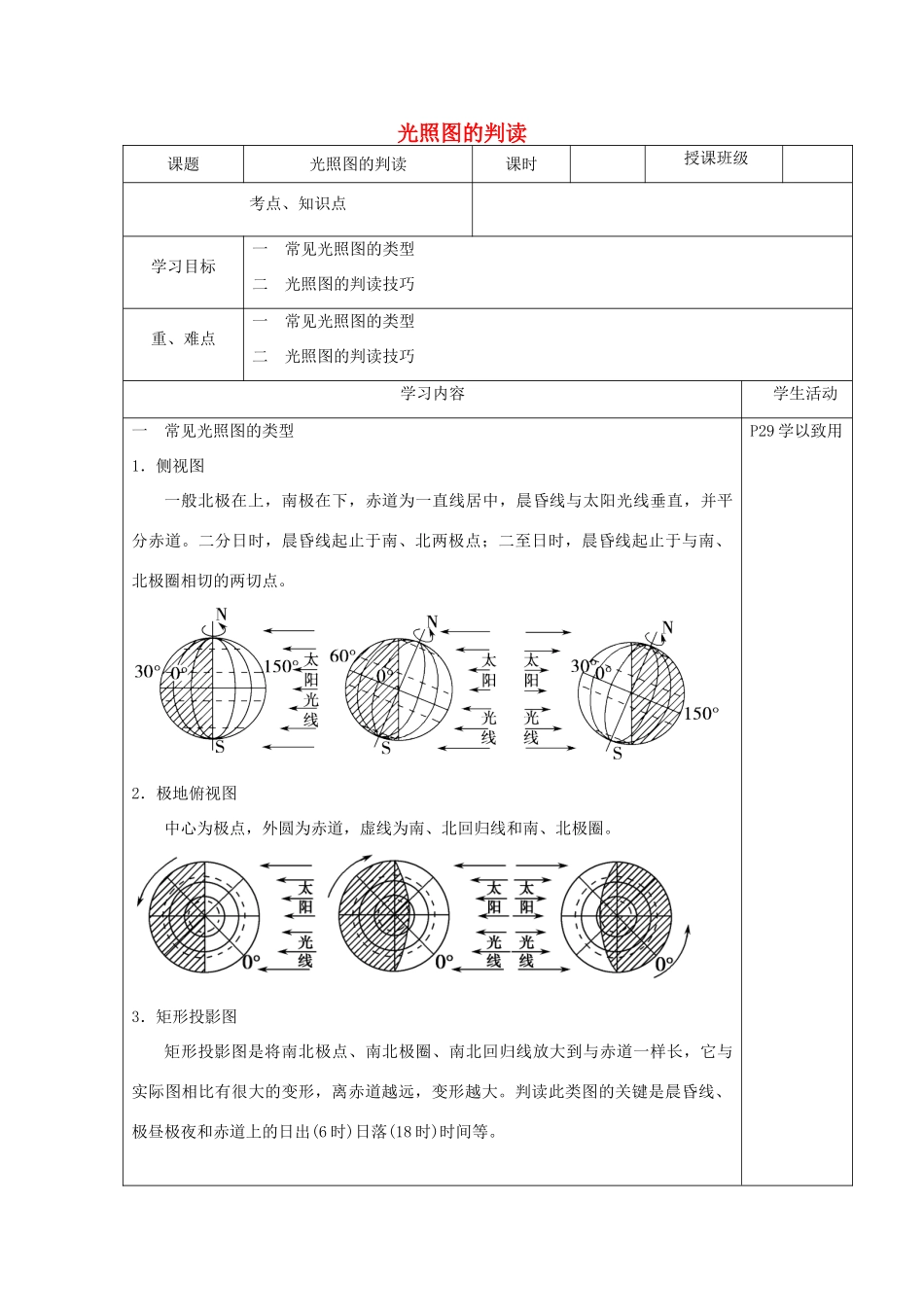

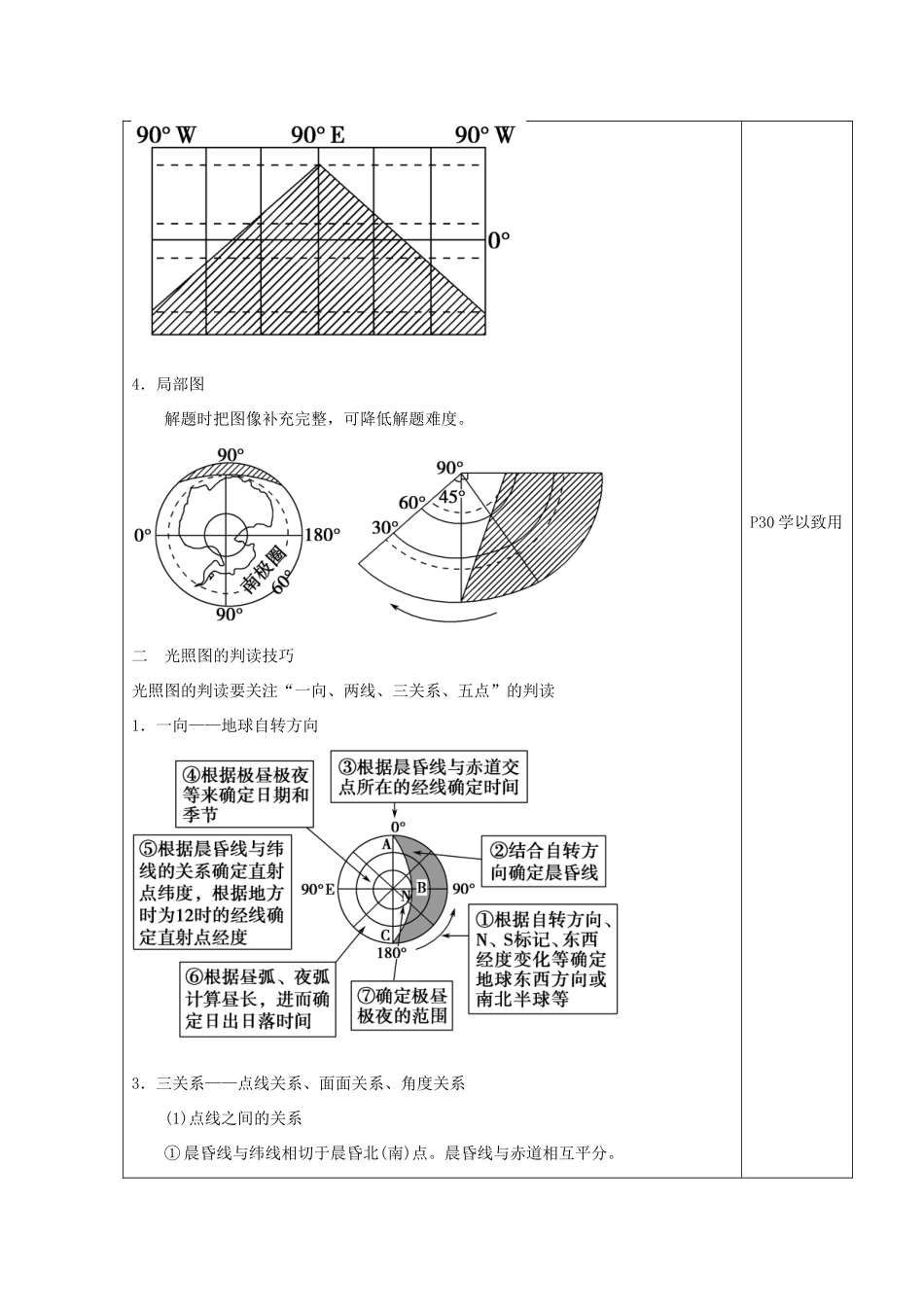

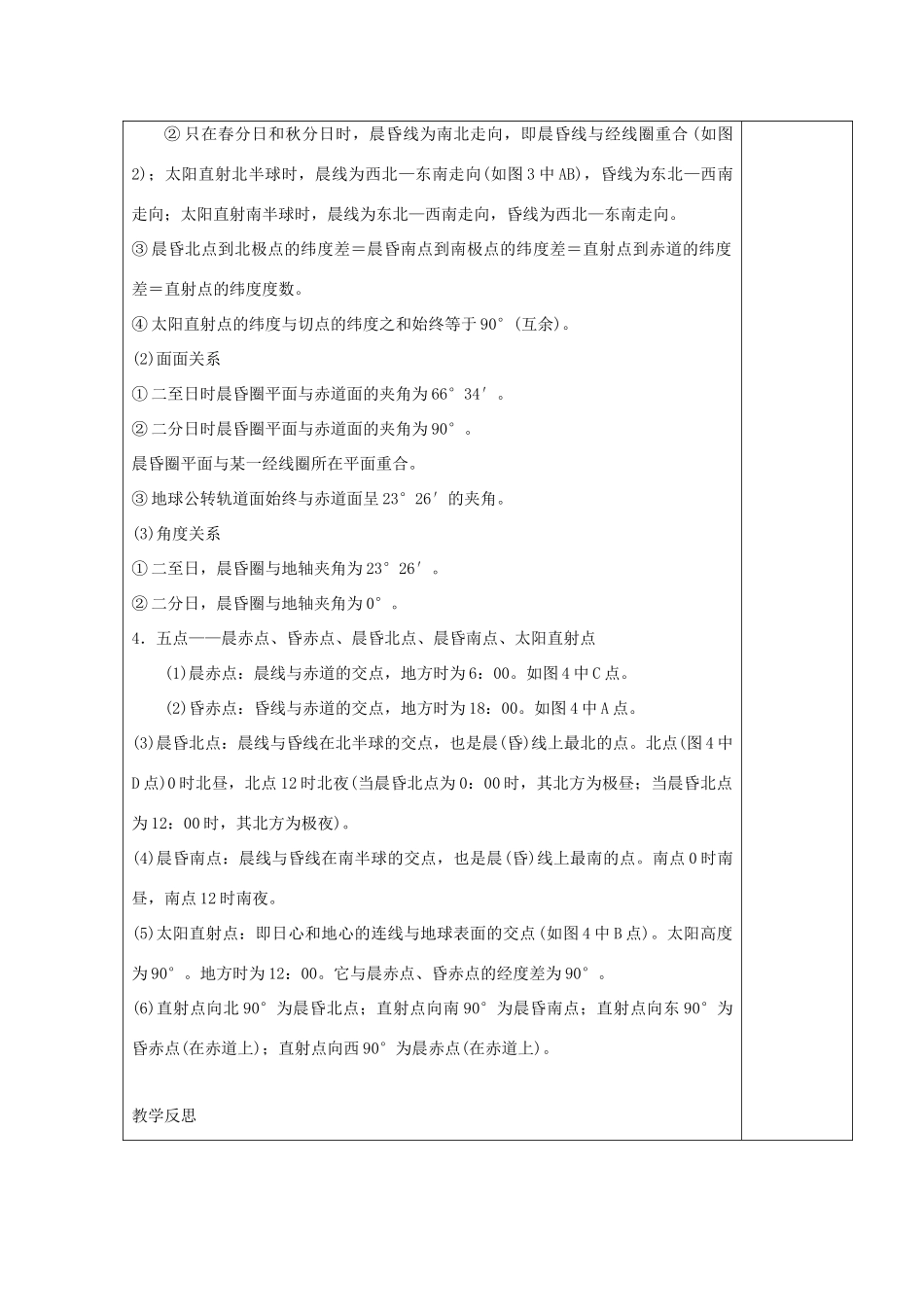

光照图的判读课题光照图的判读课时授课班级考点、知识点学习目标一常见光照图的类型二光照图的判读技巧重、难点一常见光照图的类型二光照图的判读技巧学习内容学生活动一常见光照图的类型1．侧视图一般北极在上，南极在下，赤道为一直线居中，晨昏线与太阳光线垂直，并平分赤道。二分日时，晨昏线起止于南、北两极点；二至日时，晨昏线起止于与南、北极圈相切的两切点。2．极地俯视图中心为极点，外圆为赤道，虚线为南、北回归线和南、北极圈。3．矩形投影图矩形投影图是将南北极点、南北极圈、南北回归线放大到与赤道一样长，它与实际图相比有很大的变形，离赤道越远，变形越大。判读此类图的关键是晨昏线、极昼极夜和赤道上的日出(6时)日落(18时)时间等。P29学以致用4．局部图解题时把图像补充完整，可降低解题难度。二光照图的判读技巧光照图的判读要关注“一向、两线、三关系、五点”的判读1．一向——地球自转方向3．三关系——点线关系、面面关系、角度关系(1)点线之间的关系①晨昏线与纬线相切于晨昏北(南)点。晨昏线与赤道相互平分。P30学以致用②只在春分日和秋分日时，晨昏线为南北走向，即晨昏线与经线圈重合(如图2)；太阳直射北半球时，晨线为西北—东南走向(如图3中AB)，昏线为东北—西南走向；太阳直射南半球时，晨线为东北—西南走向，昏线为西北—东南走向。③晨昏北点到北极点的纬度差＝晨昏南点到南极点的纬度差＝直射点到赤道的纬度差＝直射点的纬度度数。④太阳直射点的纬度与切点的纬度之和始终等于90°(互余)。(2)面面关系①二至日时晨昏圈平面与赤道面的夹角为66°34′。②二分日时晨昏圈平面与赤道面的夹角为90°。晨昏圈平面与某一经线圈所在平面重合。③地球公转轨道面始终与赤道面呈23°26′的夹角。(3)角度关系①二至日，晨昏圈与地轴夹角为23°26′。②二分日，晨昏圈与地轴夹角为0°。4．五点——晨赤点、昏赤点、晨昏北点、晨昏南点、太阳直射点(1)晨赤点：晨线与赤道的交点，地方时为6：00。如图4中C点。(2)昏赤点：昏线与赤道的交点，地方时为18：00。如图4中A点。(3)晨昏北点：晨线与昏线在北半球的交点，也是晨(昏)线上最北的点。北点(图4中D点)0时北昼，北点12时北夜(当晨昏北点为0：00时，其北方为极昼；当晨昏北点为12：00时，其北方为极夜)。(4)晨昏南点：晨线与昏线在南半球的交点，也是晨(昏)线上最南的点。南点0时南昼，南点12时南夜。(5)太阳直射点：即日心和地心的连线与地球表面的交点(如图4中B点)。太阳高度为90°。地方时为12：00。它与晨赤点、昏赤点的经度差为90°。(6)直射点向北90°为晨昏北点；直射点向南90°为晨昏南点；直射点向东90°为昏赤点(在赤道上)；直射点向西90°为晨赤点(在赤道上)。教学反思
