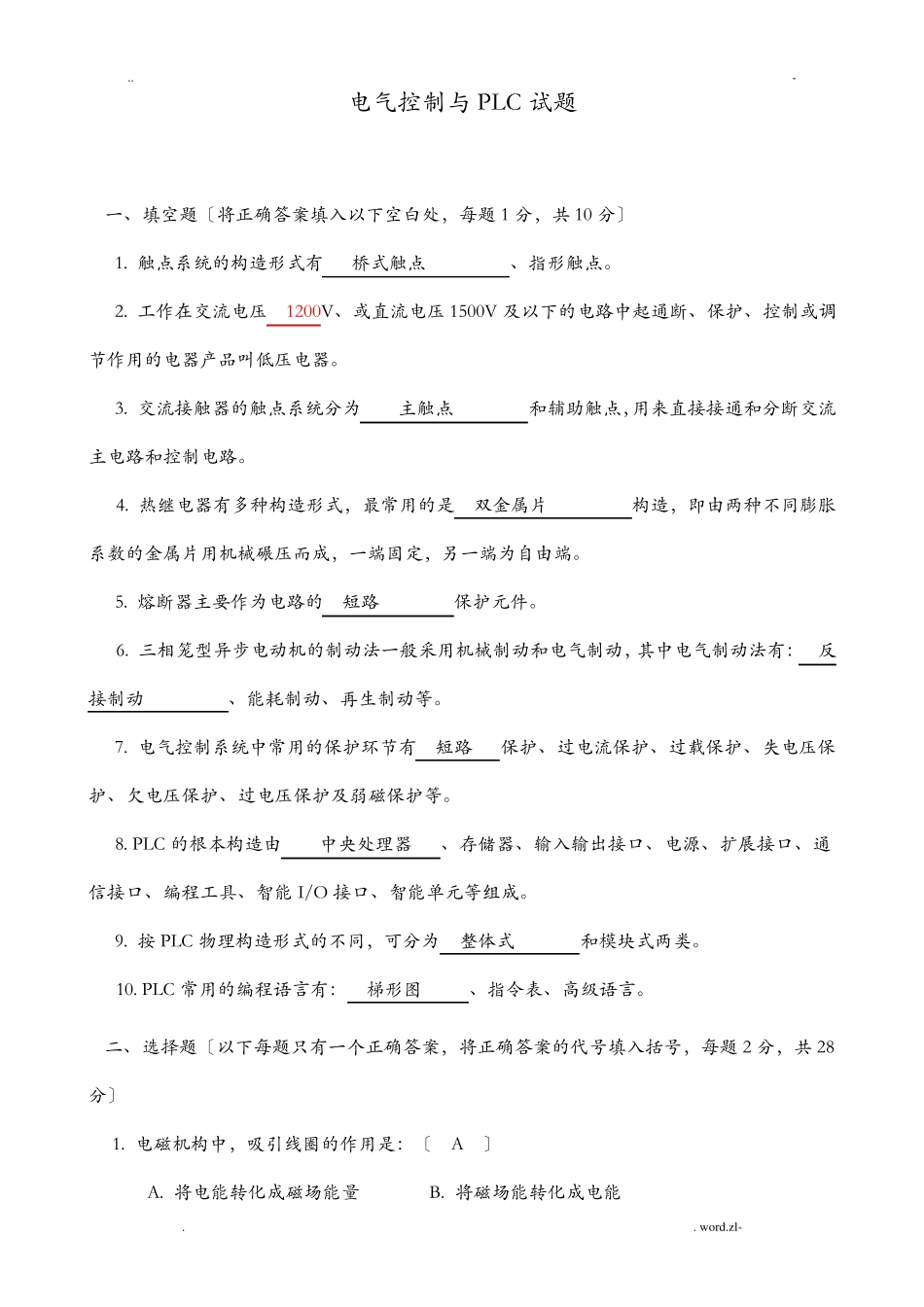

..-..word.zl-电气控制与PLC试题一、填空题〔将正确答案填入以下空白处，每题1分，共10分〕1.触点系统的构造形式有桥式触点、指形触点。2.工作在交流电压1200V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器。3.交流接触器的触点系统分为主触点和辅助触点，用来直接接通和分断交流主电路和控制电路。4.热继电器有多种构造形式，最常用的是双金属片构造，即由两种不同膨胀系数的金属片用机械碾压而成，一端固定，另一端为自由端。5.熔断器主要作为电路的短路保护元件。6.三相笼型异步电动机的制动法一般采用机械制动和电气制动，其中电气制动法有：反接制动、能耗制动、再生制动等。7.电气控制系统中常用的保护环节有短路保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。8.PLC的根本构造由中央处理器、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。9.按PLC物理构造形式的不同，可分为整体式和模块式两类。10.PLC常用的编程语言有：梯形图、指令表、高级语言。二、选择题〔以下每题只有一个正确答案，将正确答案的代号填入括号，每题2分，共28分〕1.电磁机构中，吸引线圈的作用是：〔A〕A.将电能转化成磁场能量B.将磁场能转化成电能..-..word.zl-2.用来分断或接通控制电路的是交流接触器的〔A〕A.辅助触点B.主触点3.电磁式交流接触器和交流继电器的区别是：〔B〕A.交流接触器有短路环，而继电器没有B.交流接触器有主、辅助触点之分，而继电器没有C.没有区别4.以下对PLC输入继电器的描述正确的选项是：〔A〕A.输入继电器的线圈只能由外部信号来驱动B.输入继电器的线圈只能由程序来驱动C.输入继电器的线圈既可以由外部信号来驱动又可以由程序来驱动5.把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是：〔C〕A.接触器正常工作B.接触器产生强烈震动C.烧毁线圈D.烧毁触点6.中间继电器的电气符号是：〔C〕A.SBB.KTC.KAD.KM7.自动空气开关的电气符号是：〔B〕A.SBB.QFC.FRD.FU8.以下对PLC软继电器的描述，正确的选项是：〔A〕A.有无数对常开和常闭触点供编程时使用B.只有2对常开和常闭触点供编程时使用C.不同型号的PLC的情况可能不一样..-..word.zl-D.以上说法都不正确9.OR指令的作用是：〔D〕A.用于单个常开触点与前面的触点串联连接B.用于单个常闭触点与上面的触点并联连接C.用于单个常闭触点与前面的触点串联连接D.用于单个常开触点与上面的触点并联连接10.用于驱动线圈的指令是：〔D〕A.LDB.ANDC.ORD.OUT11.逆变桥由4个晶闸管组成。每个晶闸管均串有空心电感以限制晶闸管导通时的〔B〕A.电流变化B.电流上升率C.电流上升D.电流12.〔A〕控制式的优点是精度高、速度快、其缺点是调试和维修比拟复杂。A.闭环B.半闭环C.双闭环D.开环13.三相半波可控整流电路其最大移相围为150度，每个晶闸管最大导通角为〔A〕A.120度B.90度C.60度D.18度14.对触发脉冲的要求有〔B〕A.一定的宽度，且到达一定的电流B.一定的宽度，且到达一定的功率C.一定的功率，且到达一定的电流D.一定的功率，且到达一定的电压三.判断题〔下面各题正确的在括号划√，错误的在括号划×，每题1分，共9分〕1.电磁式交流接触器的铁心端面上必须安装一个铜制的短路环。〔v〕2.交流接触器在灭弧装置损坏的情况下也可以使用。〔x〕3.安装刀开关时，刀开关在合闸状态下手柄应该向上，不能倒装和平装，以防止闸刀松动落下时误合闸。〔v〕..-..word.zl-4.一般情况下，速度继电器有两对常开触点和两对常闭触点，当电动机带动其转子向某向运行到达某一转速时，有一对常开触点接通，常闭触点断开，所以速度继电器可以用于电机的制动控制。〔v〕5.PLC的输出继电器的线圈不能由程序驱动，只能由外部信号驱动〔x〕6.PLC的输出线圈可以放在梯形图逻辑行的中间任意位置。〔x〕7.PLC的软继电器编号可以根据需要任意编写。〔x〕8.在绘制电气元件布置图时，重量大的元件应放在下，发热量大的元件应放在上。〔v〕9.在设计PLC的梯形图时，在每一逻辑行中，并联触点多的支路应放在左边。〔v〕四.问答题〔每...
