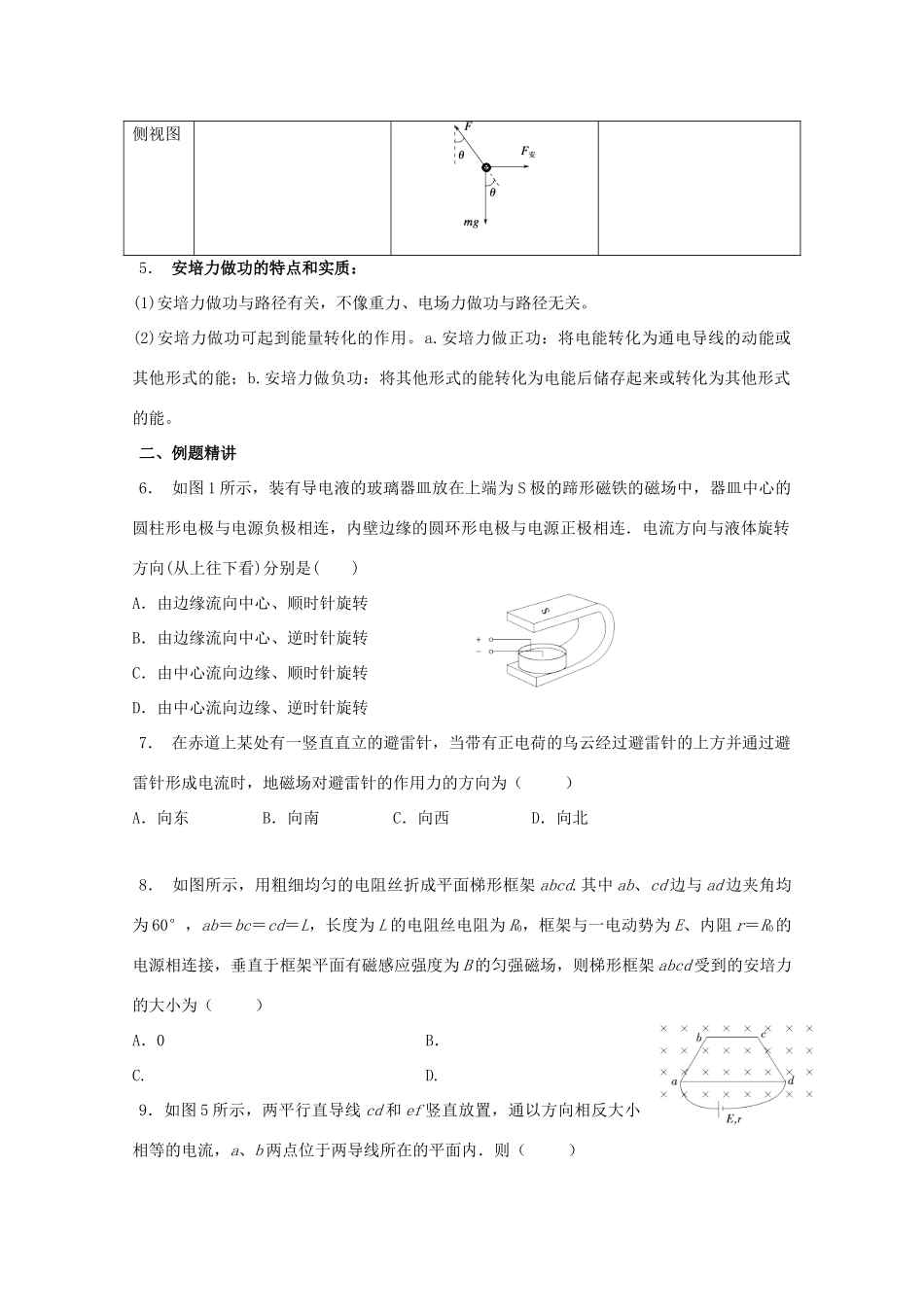

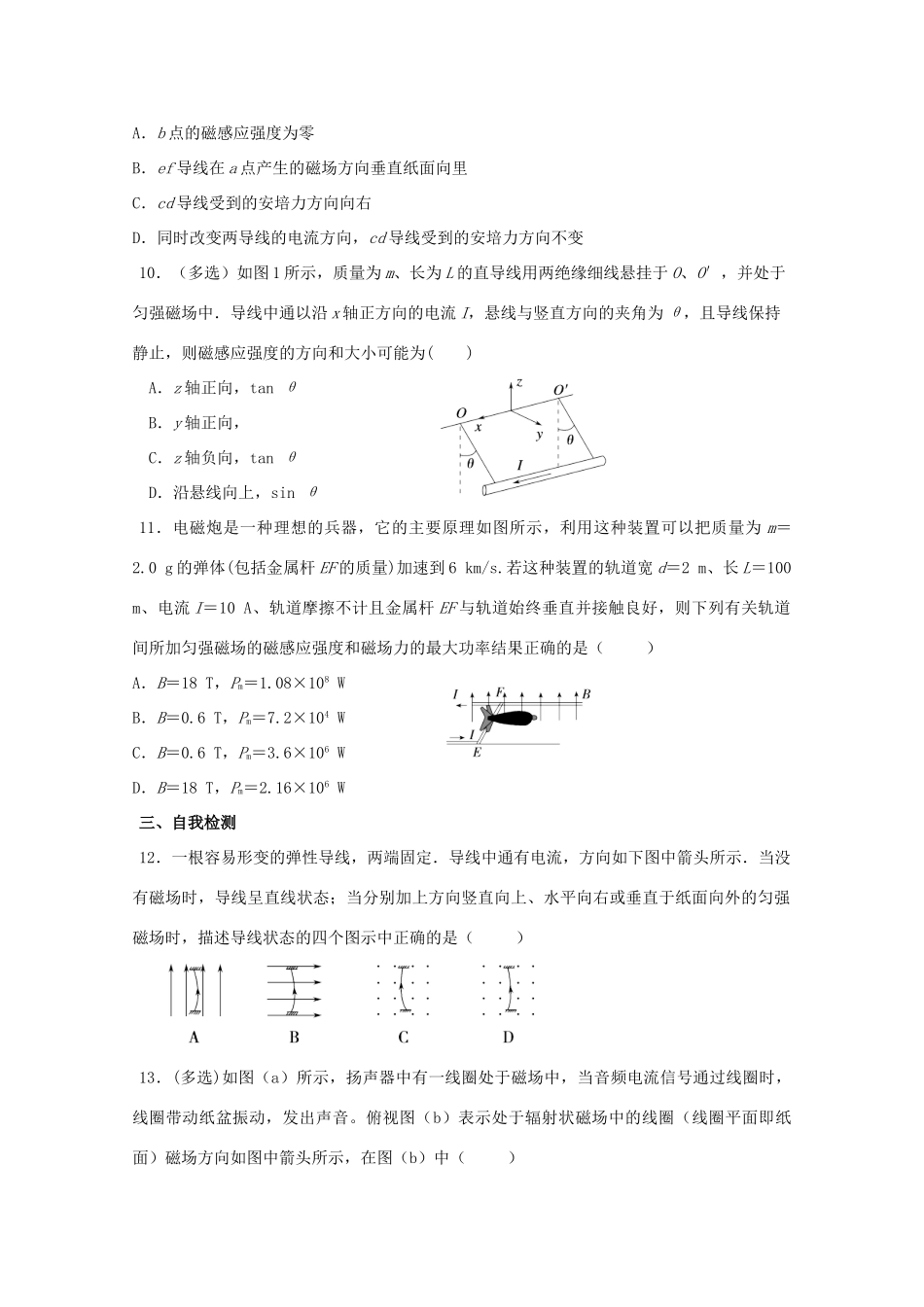

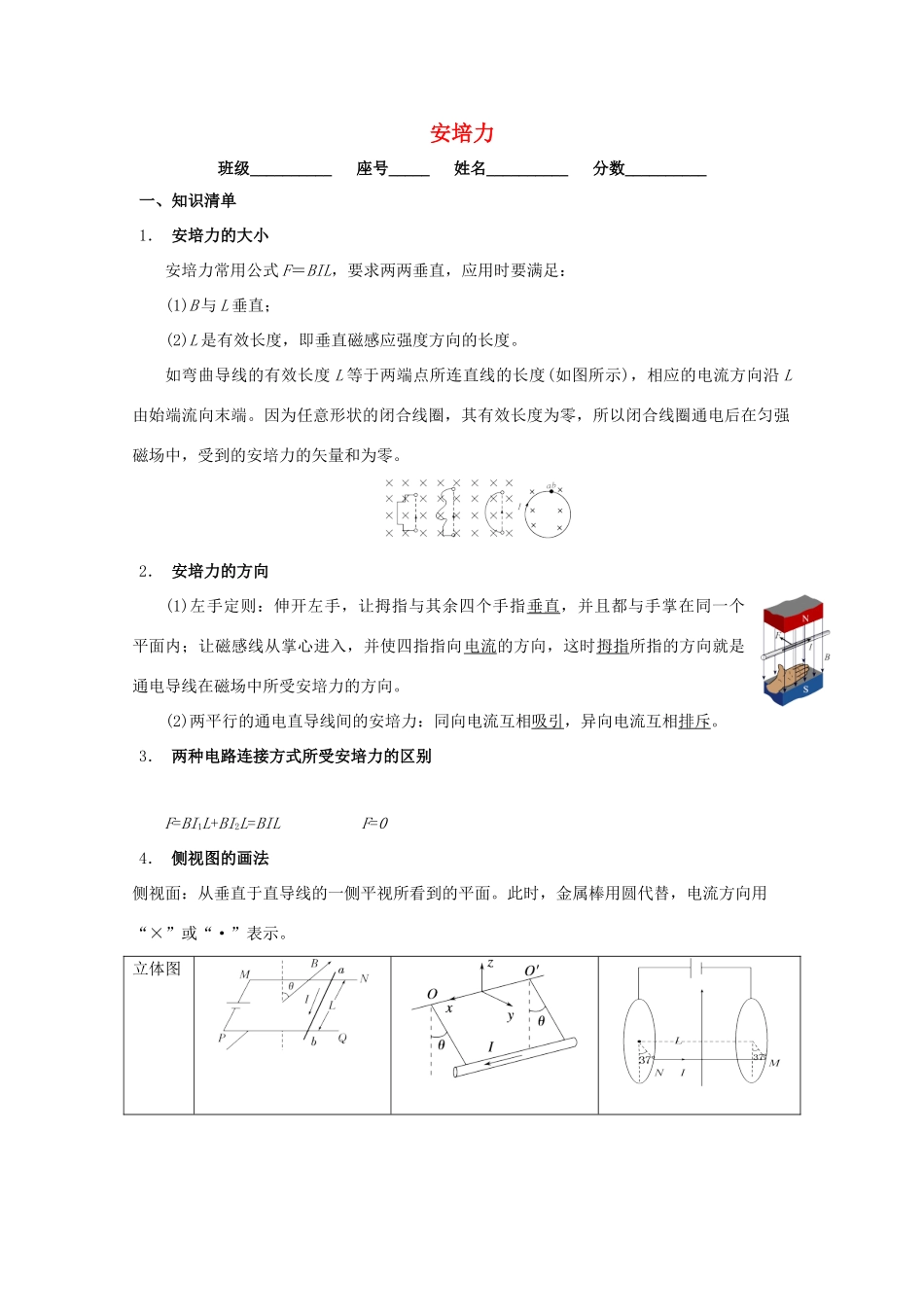

安培力班级__________座号_____姓名__________分数__________一、知识清单1．安培力的大小安培力常用公式F＝BIL，要求两两垂直，应用时要满足：(1)B与L垂直；(2)L是有效长度，即垂直磁感应强度方向的长度。如弯曲导线的有效长度L等于两端点所连直线的长度(如图所示)，相应的电流方向沿L由始端流向末端。因为任意形状的闭合线圈，其有效长度为零，所以闭合线圈通电后在匀强磁场中，受到的安培力的矢量和为零。2．安培力的方向(1)左手定则：伸开左手，让拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向。(2)两平行的通电直导线间的安培力：同向电流互相吸引，异向电流互相排斥。3．两种电路连接方式所受安培力的区别F=BI1L+BI2L=BILF=04．侧视图的画法侧视面：从垂直于直导线的一侧平视所看到的平面。此时，金属棒用圆代替，电流方向用“×”或“·”表示。立体图侧视图5．安培力做功的特点和实质：(1)安培力做功与路径有关，不像重力、电场力做功与路径无关。(2)安培力做功可起到能量转化的作用。a.安培力做正功：将电能转化为通电导线的动能或其他形式的能；b.安培力做负功：将其他形式的能转化为电能后储存起来或转化为其他形式的能。二、例题精讲6．如图1所示，装有导电液的玻璃器皿放在上端为S极的蹄形磁铁的磁场中，器皿中心的圆柱形电极与电源负极相连，内壁边缘的圆环形电极与电源正极相连．电流方向与液体旋转方向(从上往下看)分别是()A．由边缘流向中心、顺时针旋转B．由边缘流向中心、逆时针旋转C．由中心流向边缘、顺时针旋转D．由中心流向边缘、逆时针旋转7．在赤道上某处有一竖直直立的避雷针，当带有正电荷的乌云经过避雷针的上方并通过避雷针形成电流时，地磁场对避雷针的作用力的方向为（）A．向东B．向南C．向西D．向北8．如图所示，用粗细均匀的电阻丝折成平面梯形框架abcd.其中ab、cd边与ad边夹角均为60°，ab＝bc＝cd＝L，长度为L的电阻丝电阻为R0，框架与一电动势为E、内阻r＝R0的电源相连接，垂直于框架平面有磁感应强度为B的匀强磁场，则梯形框架abcd受到的安培力的大小为（）A．0B．C.D.9．如图5所示，两平行直导线cd和ef竖直放置，通以方向相反大小相等的电流，a、b两点位于两导线所在的平面内．则（）A．b点的磁感应强度为零B．ef导线在a点产生的磁场方向垂直纸面向里C．cd导线受到的安培力方向向右D．同时改变两导线的电流方向，cd导线受到的安培力方向不变10．（多选）如图1所示，质量为m、长为L的直导线用两绝缘细线悬挂于O、O′，并处于匀强磁场中．导线中通以沿x轴正方向的电流I，悬线与竖直方向的夹角为θ，且导线保持静止，则磁感应强度的方向和大小可能为()A．z轴正向，tanθB．y轴正向，C．z轴负向，tanθD．沿悬线向上，sinθ11．电磁炮是一种理想的兵器，它的主要原理如图所示，利用这种装置可以把质量为m＝2.0g的弹体(包括金属杆EF的质量)加速到6km/s.若这种装置的轨道宽d＝2m、长L＝100m、电流I＝10A、轨道摩擦不计且金属杆EF与轨道始终垂直并接触良好，则下列有关轨道间所加匀强磁场的磁感应强度和磁场力的最大功率结果正确的是（）A．B＝18T，Pm＝1.08×108WB．B＝0.6T，Pm＝7.2×104WC．B＝0.6T，Pm＝3.6×106WD．B＝18T，Pm＝2.16×106W三、自我检测12．一根容易形变的弹性导线，两端固定．导线中通有电流，方向如下图中箭头所示．当没有磁场时，导线呈直线状态；当分别加上方向竖直向上、水平向右或垂直于纸面向外的匀强磁场时，描述导线状态的四个图示中正确的是（）13．(多选)如图（a）所示，扬声器中有一线圈处于磁场中，当音频电流信号通过线圈时，线圈带动纸盆振动，发出声音。俯视图（b）表示处于辐射状磁场中的线圈（线圈平面即纸面）磁场方向如图中箭头所示，在图（b）中（）A．当电流沿顺时针方向时，线圈所受安培力的方向垂直于纸面向里B．当电流沿顺时针方向时，线圈所受安培力的方向垂直于纸面向外C．当电流沿逆时针方向时，线圈所受安培力的方向垂直于纸面向里D．当电流沿逆时针方向时，线圈所受安培力的方向...
