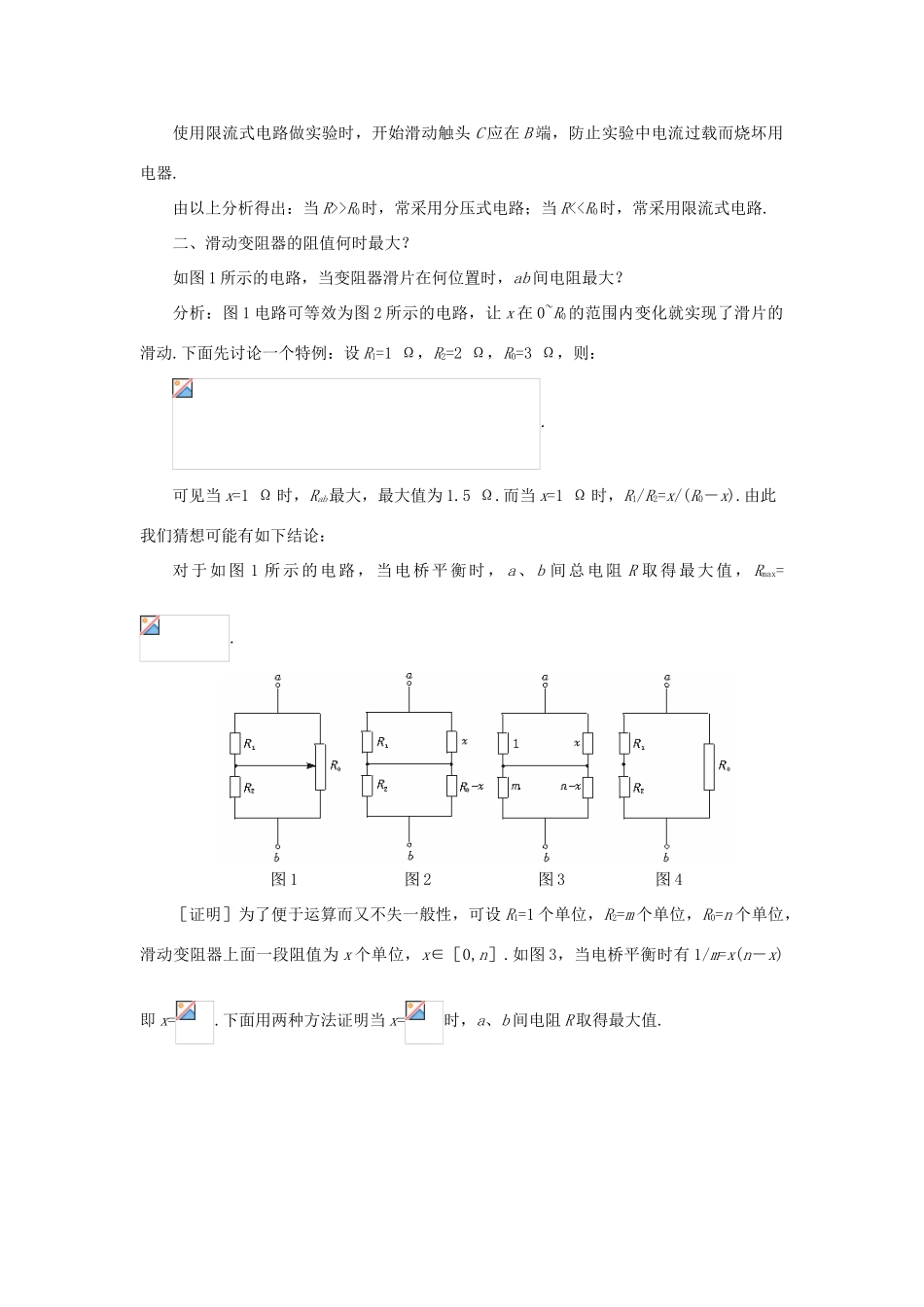

●备课资料一、滑动变阻器的分压接法与限流接法各有什么特点？如何选用？滑动变阻器是电学实验中较重要、较常用的仪器，它能够改变电压和电流的大小.滑动变阻器在电路中有两种连接方式，即分压式和限流式.(1)电路特点图甲为分压式电路，图乙为限流式电路.其中R为用电器电阻，R0为滑动变阻器的电阻，A、B为两端接线柱，C为滑动触头，E、r为电源电动势和内阻.由图可知，两种电路的电路结构性质大不相同.分压电路中，R0全部接入电路，R与RBC并联后又与RAC串联，组成混联电路.而在限流电路中R0的一部分接入电路，并与R串联组成简单的串联电路.(2)分压式电路中，当滑动触头C由B向A滑动时，用电器上的电压由零逐渐变大，R上的电压变化范围是零到，当电源的内阻r可以忽略时，R上的电压变化范围是0~E.当R<>R0时，电路外电阻主要由R0决定.当C由B向A滑动时，R上的电压变化较快，容易达到所需电压，即R>>R0时常采用分压式电路.使用分压电路实验时，开始滑动触头C应在B端，逐渐加大电压，不致在接通电路时，因超过额定电压而烧坏用电器.(3)在限流式电路中，当滑动触头C由B向A滑动时，外电路电阻变小，电流由小变大，通过R上的电流始终不为零，电流I在到之间变化.当R>>R0时，电流可调范围较小；当R<>R0时，常采用分压式电路；当R<
