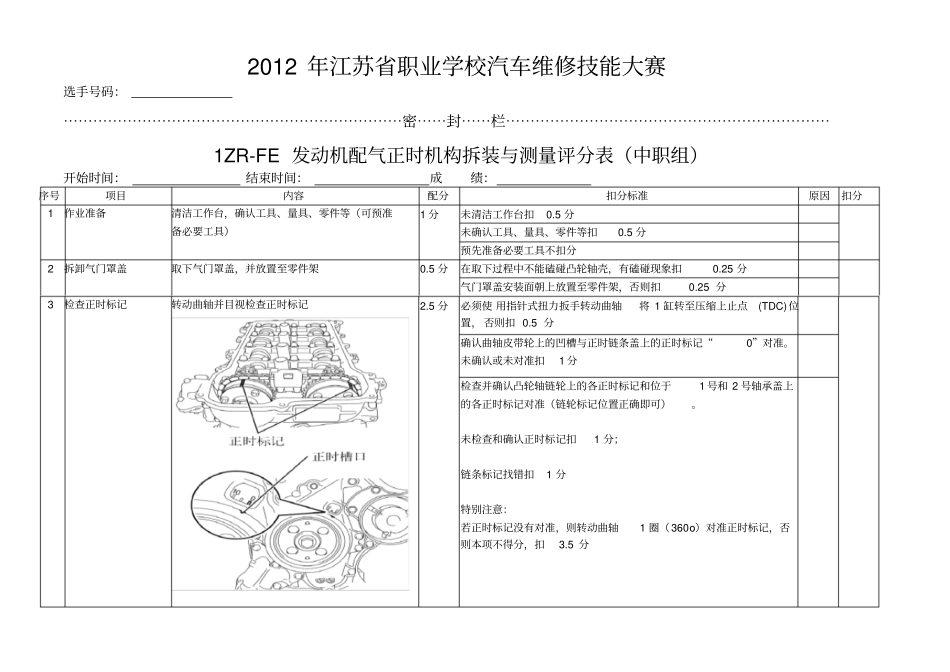

2012年江苏省职业学校汽车维修技能大赛选手号码：⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯密⋯⋯封⋯⋯栏⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1ZR-FE发动机配气正时机构拆装与测量评分表（中职组）开始时间：结束时间：成绩：序号项目内容配分扣分标准原因扣分1作业准备清洁工作台，确认工具、量具、零件等（可预准备必要工具）1分未清洁工作台扣0.5分未确认工具、量具、零件等扣0.5分预先准备必要工具不扣分2拆卸气门罩盖取下气门罩盖，并放置至零件架0.5分在取下过程中不能磕碰凸轮轴壳，有磕碰现象扣0.25分气门罩盖安装面朝上放置至零件架，否则扣0.25分3检查正时标记转动曲轴并目视检查正时标记2.5分必须使用指针式扭力扳手转动曲轴将1缸转至压缩上止点(TDC)位置，否则扣0.5分确认曲轴皮带轮上的凹槽与正时链条盖上的正时标记“0”对准。未确认或未对准扣1分检查并确认凸轮轴链轮上的各正时标记和位于1号和2号轴承盖上的各正时标记对准（链轮标记位置正确即可）。未检查和确认正时标记扣1分；链条标记找错扣1分特别注意：若正时标记没有对准，则转动曲轴1圈（360o）对准正时标记，否则本项不得分，扣3.5分2012年江苏省职业学校汽车维修技能大赛序号项目内容配分扣分标准原因扣分4拆卸曲轴皮带轮正确使用专用工具SST固定皮带轮并拆卸曲轴皮带轮固定螺栓2分未使用SST，扣1分SST使用方法不正确，譬如SST安装螺栓旋入曲轴皮带轮上的位置不正确，导致安装螺栓接触到正时链条盖分总成，扣0.5分未使用指针式扭力扳手松开曲轴皮带轮螺栓，扣0.5分在松开曲轴皮带轮螺栓时，如果导致曲轴皮带轮逆时针转动一定角度，则扣1分。正确使用皮带盘拉具（SST）拆下曲轴皮带轮2分未使用专用工具拆卸曲轴皮带轮，扣1分未在皮带轮固定螺栓头部贴保护性胶带，扣0.5分SST安装螺栓接触到正时链条盖分总成，扣0.5分未用活动扳手正确固定专用工具SST，0.5分未将曲轴皮带轮安装面朝上放置至零件架上，扣0.5分5拆卸1号链条张紧器总成拆下1号链条张紧器总成1分至少分2次松开1号链条张紧器总成2个螺栓如果一次性松开螺栓扣1分在拆卸1号链条张紧器的过程中不可转动曲轴如果曲轴转动扣1分2012年江苏省职业学校汽车维修技能大赛序号项目内容配分扣分标准原因扣分6拆卸正时链条前端盖分总成拆下19颗正时链条前端盖螺栓2分至少分2次松开正时链条前端盖的19颗固定螺栓（无需拆卸水泵，如拆下不提醒也不扣分）。共2分。一次性松开螺栓扣1分。未按照正确顺序松开或先拧松中间4条螺栓扣1分。漏拆螺栓扣2分拆下正时链条盖并放好2分使用头部包有保护性胶带的一字螺丝刀撬动正时链条盖和气缸盖或气缸体之间的正确部位(4个位置均要撬动，只能撬4个带筋部位，参加左图)，取下正时链条盖并放好。共2分一字螺丝刀头部未缠保护性胶带（或布），扣1分撬动位置不正确扣2分没有在4个位置撬动，每少一个撬动位置扣0.25分，共1分未撬动直接拿下正时链条盖扣2分拆卸过程中损坏正时链条盖、气缸体和气缸盖的接触面扣2分正时链条盖安装面朝下放置在零件架上扣1分7拆下“O”形圈用手拆下3个“O”形圈（O形圈不可丢弃）1分未拆O形密封圈扣1分每少拆1个O形密封圈扣0.5分，扣完为止。在拆卸的过程中损坏O形密封圈，扣1分若没有“O”形密封圈，需明确向裁判报告，否则按照未拆密封圈扣分，扣1分2012年江苏省职业学校汽车维修技能大赛序号项目内容配分扣分标准原因扣分8拆卸链条张紧器导板用手拆卸链条张紧器导板并放好（无需拆卸水泵，如要拆，提醒不扣分）1分必须在拆卸链条前拆下链条张紧器导板，否则扣1分。9拆卸1号链条振动阻尼器正确拆下1号链条振动阻尼器并放好1分至少分2次松开1号链条振动阻尼器固定螺栓，否则扣0.5分未拆下1号链条振动阻尼器，扣1分先拆链条，再拆1号链条振动阻尼器，扣1分10拆卸正时链条分总成正确拆下正时链条分总成并放好3分用扳手固定住进气侧凸轮轴的六角头部分，并逆时针旋转进气侧凸轮轴正时齿轮总成，松开凸轮轴正时齿轮之间的链条未在进气侧凸轮轴的六角头部分固定并转动进气凸轮轴扣3分旋转进气凸轮轴的方向错误，扣3分链条松开时，将链条从凸轮轴正时齿轮总成上松开，并将其放置在凸轮...
