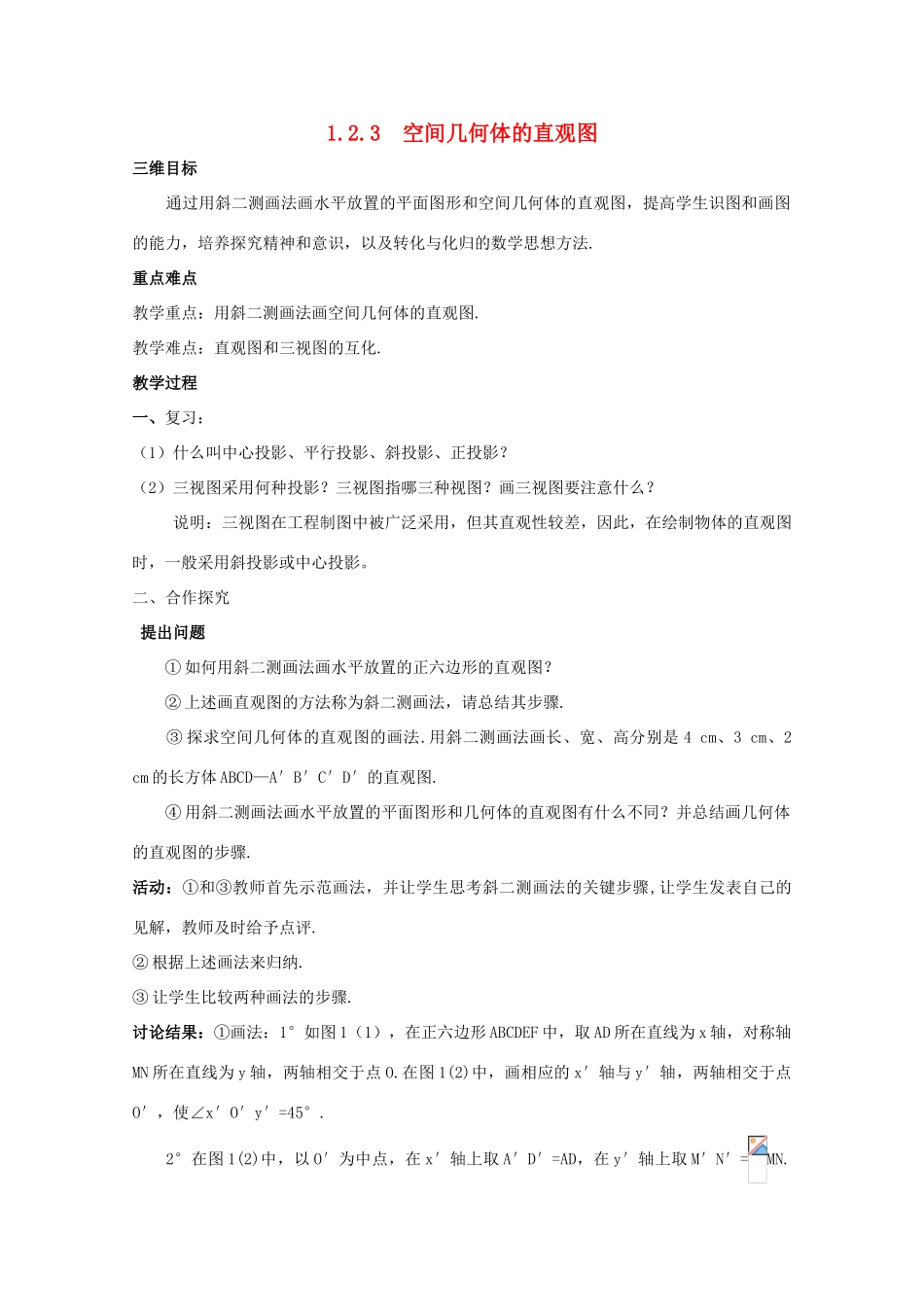

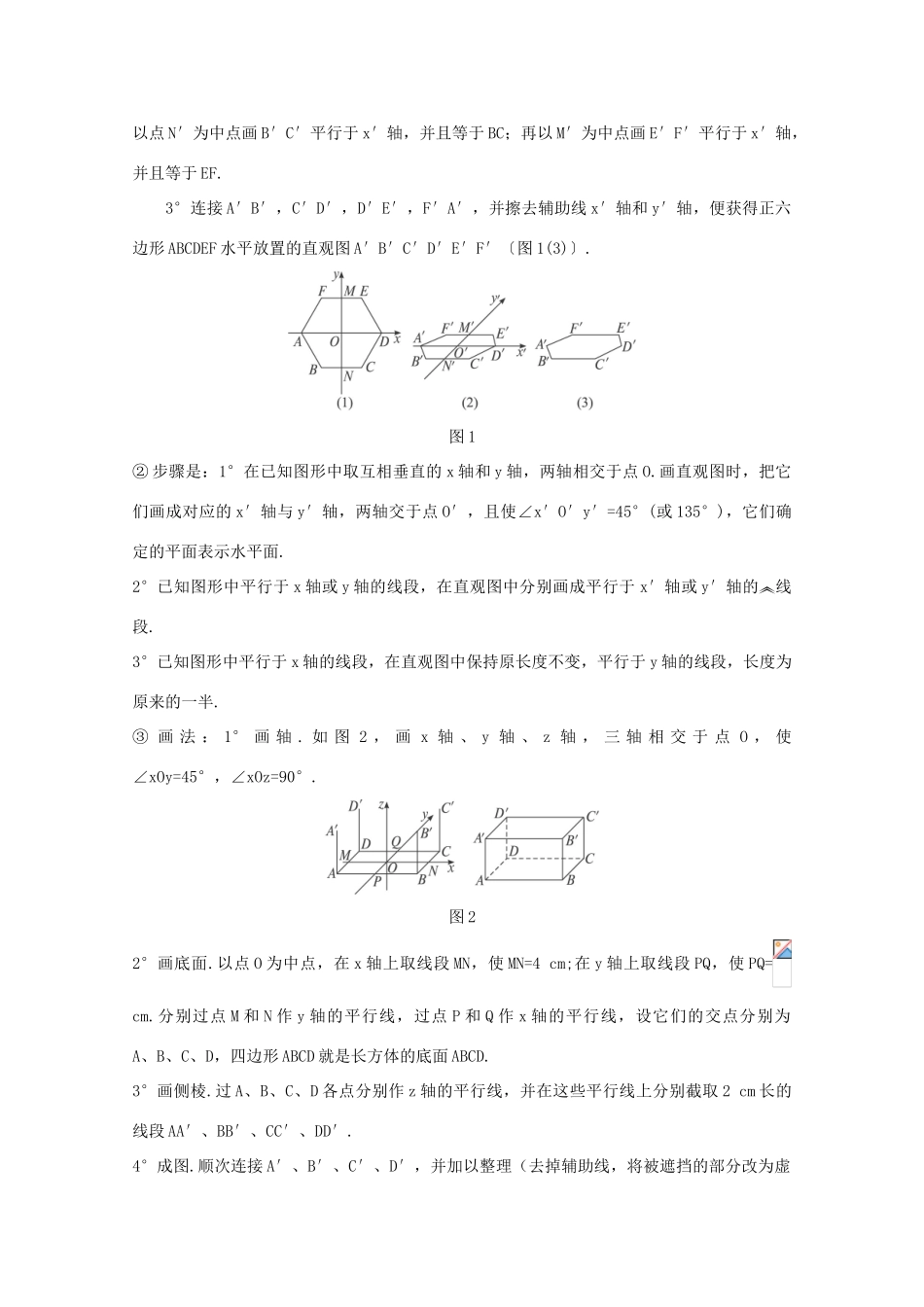

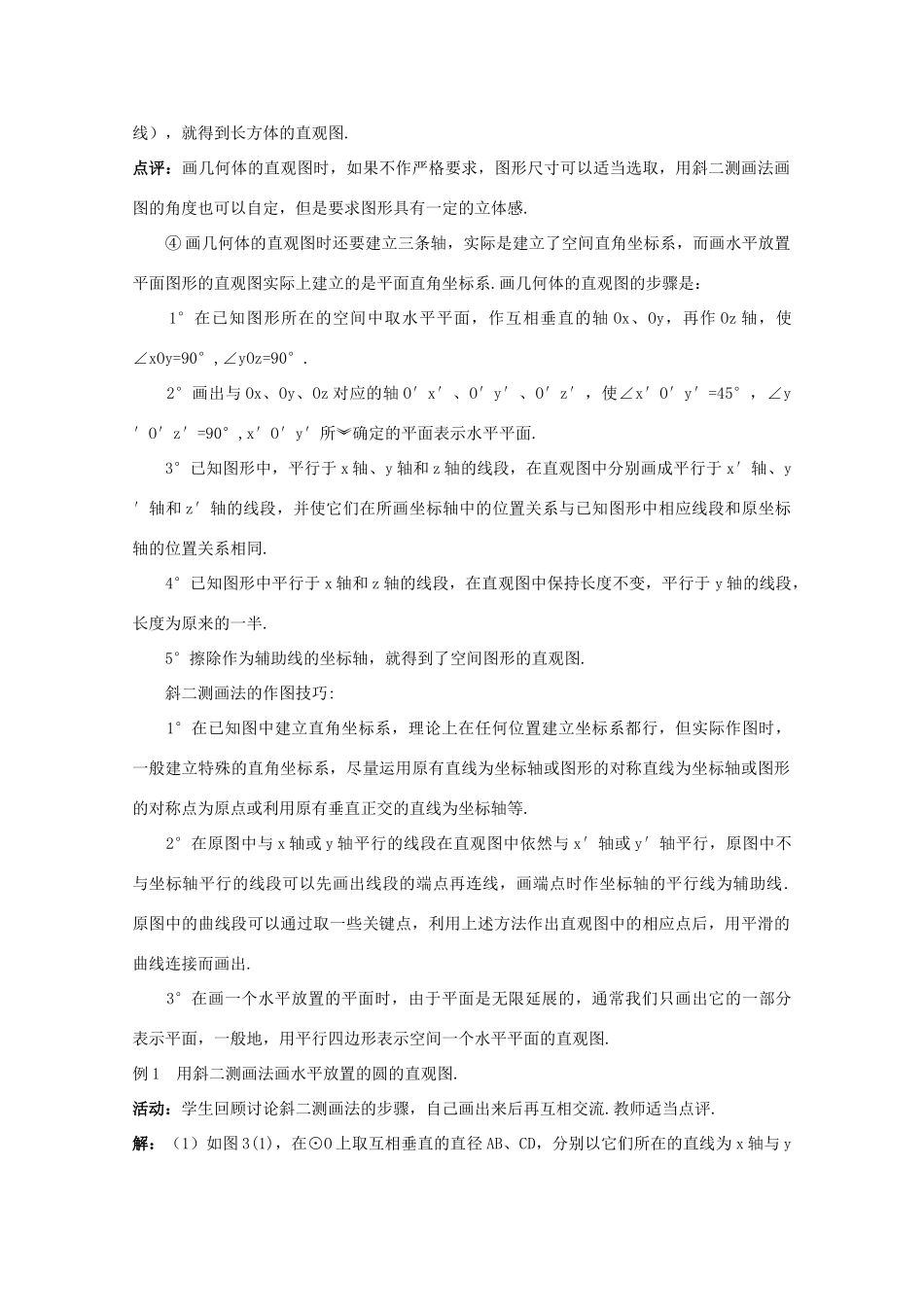

1.2.3空间几何体的直观图三维目标通过用斜二测画法画水平放置的平面图形和空间几何体的直观图，提高学生识图和画图的能力，培养探究精神和意识，以及转化与化归的数学思想方法.重点难点教学重点：用斜二测画法画空间几何体的直观图.教学难点：直观图和三视图的互化.教学过程一、复习：（1）什么叫中心投影、平行投影、斜投影、正投影？（2）三视图采用何种投影？三视图指哪三种视图？画三视图要注意什么？说明：三视图在工程制图中被广泛采用，但其直观性较差，因此，在绘制物体的直观图时，一般采用斜投影或中心投影。二、合作探究提出问题①如何用斜二测画法画水平放置的正六边形的直观图？②上述画直观图的方法称为斜二测画法，请总结其步骤.③探求空间几何体的直观图的画法.用斜二测画法画长、宽、高分别是4cm、3cm、2cm的长方体ABCD—A′B′C′D′的直观图.④用斜二测画法画水平放置的平面图形和几何体的直观图有什么不同？并总结画几何体的直观图的步骤.活动：①和③教师首先示范画法，并让学生思考斜二测画法的关键步骤,让学生发表自己的见解，教师及时给予点评.②根据上述画法来归纳.③让学生比较两种画法的步骤.讨论结果：①画法：1°如图1（1），在正六边形ABCDEF中，取AD所在直线为x轴，对称轴MN所在直线为y轴，两轴相交于点O.在图1(2)中，画相应的x′轴与y′轴，两轴相交于点O′，使∠x′O′y′=45°.2°在图1(2)中，以O′为中点，在x′轴上取A′D′=AD，在y′轴上取M′N′=MN.以点N′为中点画B′C′平行于x′轴，并且等于BC；再以M′为中点画E′F′平行于x′轴，并且等于EF.3°连接A′B′，C′D′，D′E′，F′A′，并擦去辅助线x′轴和y′轴，便获得正六边形ABCDEF水平放置的直观图A′B′C′D′E′F′〔图1(3)〕.图1②步骤是：1°在已知图形中取互相垂直的x轴和y轴，两轴相交于点O.画直观图时，把它们画成对应的x′轴与y′轴，两轴交于点O′，且使∠x′O′y′=45°(或135°)，它们确定的平面表示水平面.2°已知图形中平行于x轴或y轴的线段，在直观图中分别画成平行于x′轴或y′轴的线段.3°已知图形中平行于x轴的线段，在直观图中保持原长度不变，平行于y轴的线段，长度为原来的一半.③画法：1°画轴.如图2，画x轴、y轴、z轴，三轴相交于点O，使∠xOy=45°，∠xOz=90°.图22°画底面.以点O为中点，在x轴上取线段MN，使MN=4cm;在y轴上取线段PQ，使PQ=cm.分别过点M和N作y轴的平行线，过点P和Q作x轴的平行线，设它们的交点分别为A、B、C、D，四边形ABCD就是长方体的底面ABCD.3°画侧棱.过A、B、C、D各点分别作z轴的平行线，并在这些平行线上分别截取2cm长的线段AA′、BB′、CC′、DD′.4°成图.顺次连接A′、B′、C′、D′，并加以整理（去掉辅助线，将被遮挡的部分改为虚线），就得到长方体的直观图.点评：画几何体的直观图时，如果不作严格要求，图形尺寸可以适当选取，用斜二测画法画图的角度也可以自定，但是要求图形具有一定的立体感.④画几何体的直观图时还要建立三条轴，实际是建立了空间直角坐标系，而画水平放置平面图形的直观图实际上建立的是平面直角坐标系.画几何体的直观图的步骤是：1°在已知图形所在的空间中取水平平面，作互相垂直的轴Ox、Oy，再作Oz轴，使∠xOy=90°,∠yOz=90°.2°画出与Ox、Oy、Oz对应的轴O′x′、O′y′、O′z′，使∠x′O′y′=45°，∠y′O′z′=90°,x′O′y′所确定的平面表示水平平面.3°已知图形中，平行于x轴、y轴和z轴的线段，在直观图中分别画成平行于x′轴、y′轴和z′轴的线段，并使它们在所画坐标轴中的位置关系与已知图形中相应线段和原坐标轴的位置关系相同.4°已知图形中平行于x轴和z轴的线段，在直观图中保持长度不变，平行于y轴的线段，长度为原来的一半.5°擦除作为辅助线的坐标轴，就得到了空间图形的直观图.斜二测画法的作图技巧:1°在已知图中建立直角坐标系，理论上在任何位置建立坐标系都行，但实际作图时，一般建立特殊的直角坐标系，尽量运用原有直线为坐标轴或图形的对称直线为坐标轴或图形的对称点为原点或利用原有垂直正交的直线为坐标轴等.2°在原图中与x轴或y轴平行的线段在直观图中依然与x′轴...
