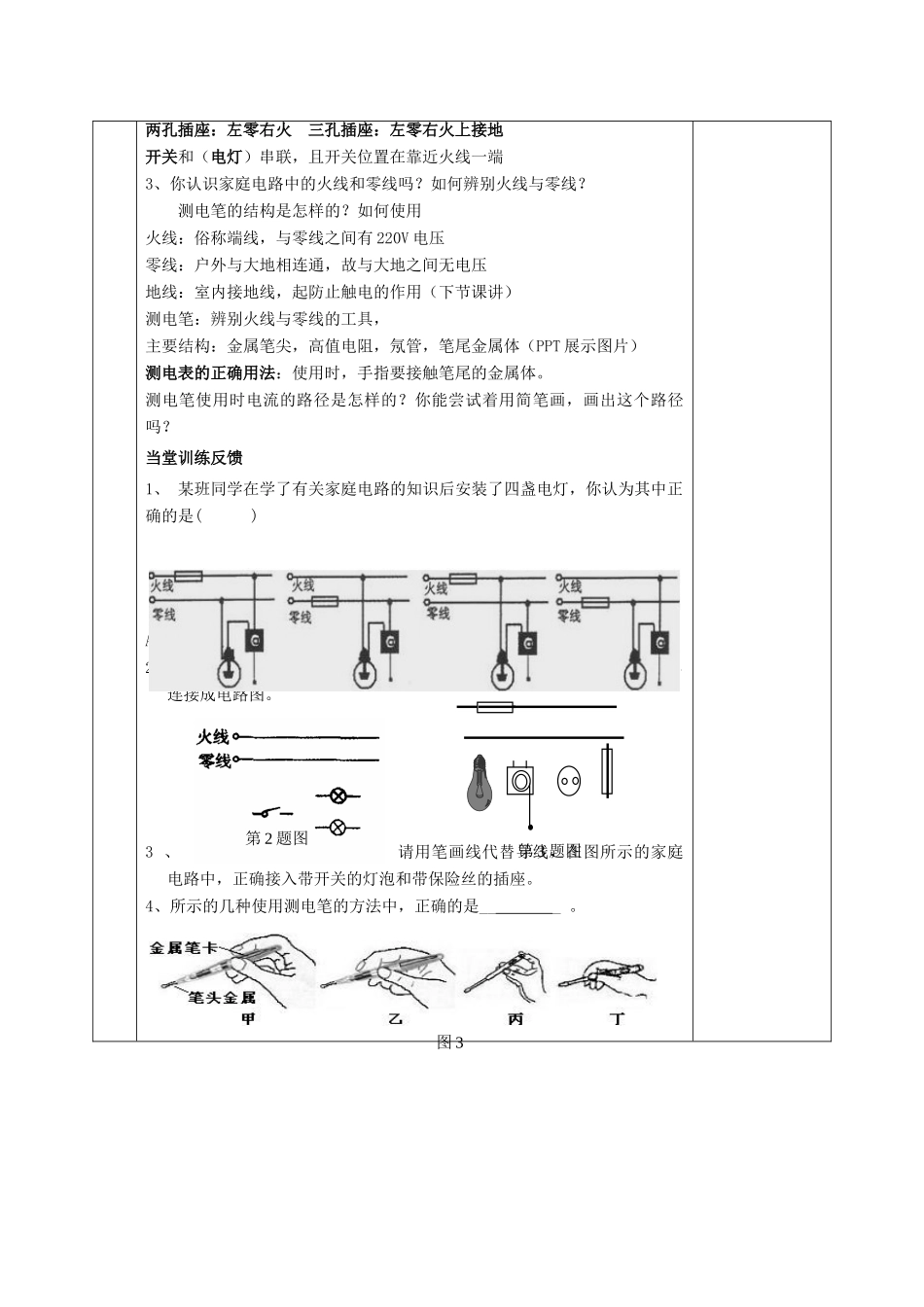

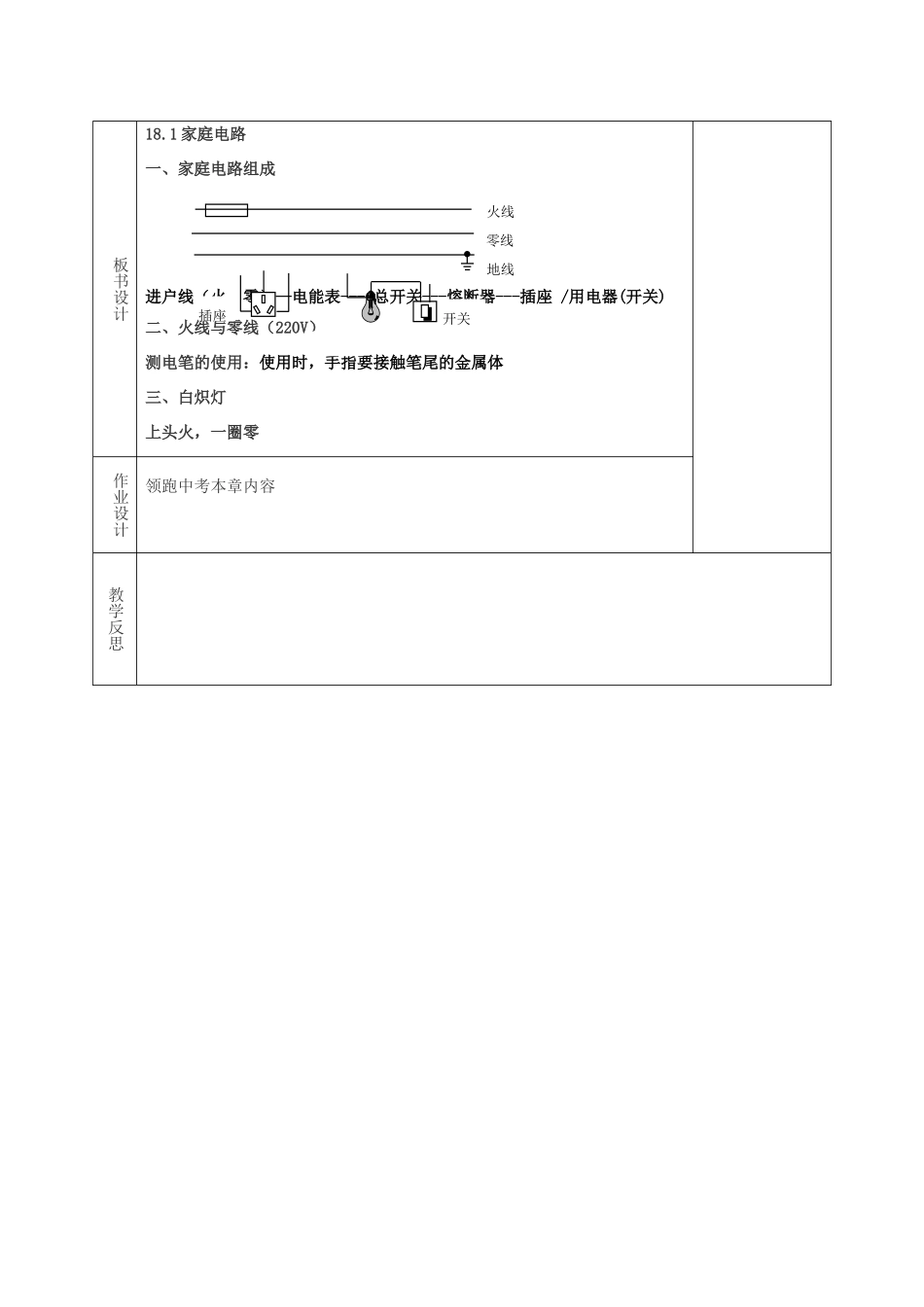

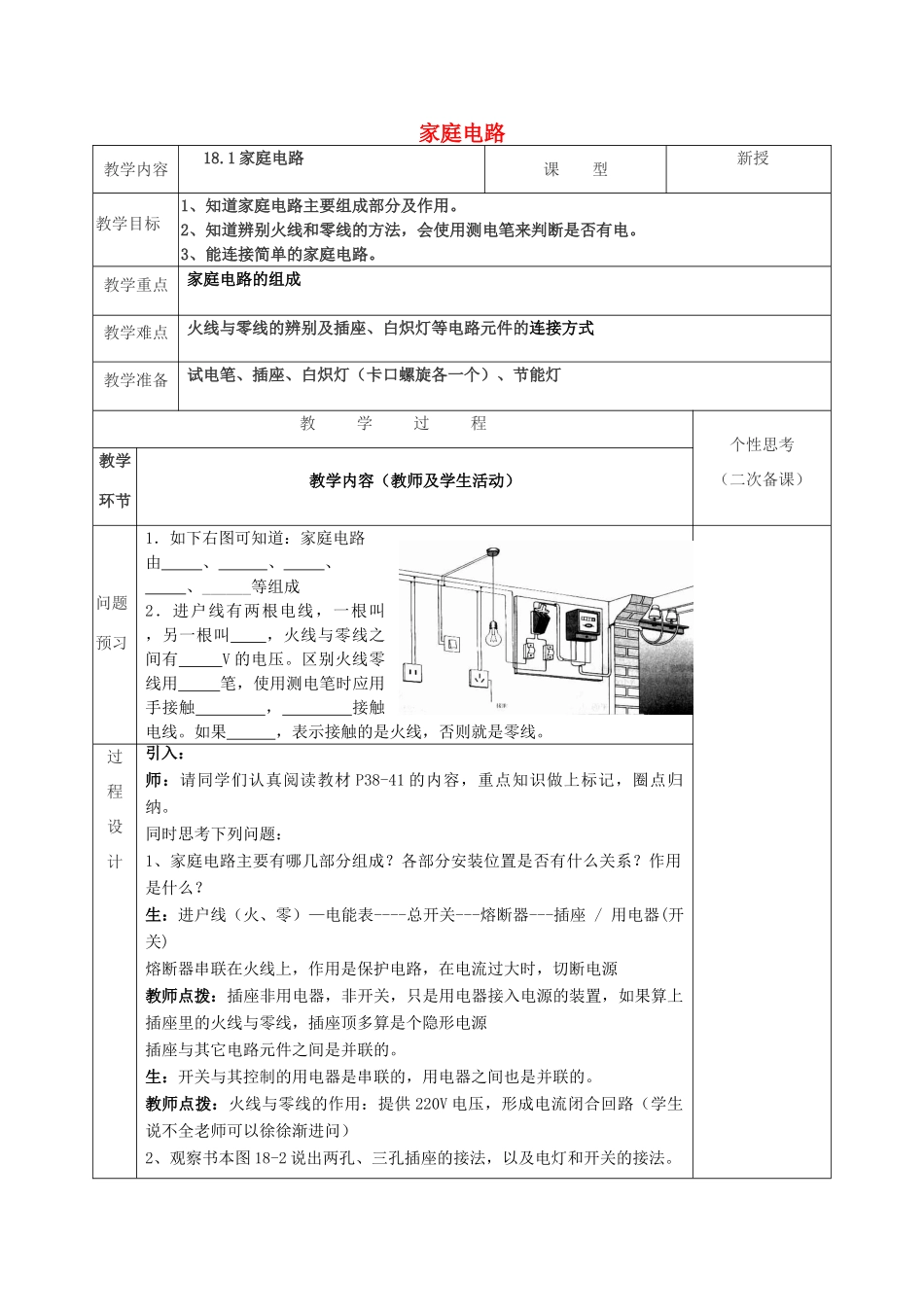

家庭电路教学内容18.1家庭电路课型新授教学目标1、知道家庭电路主要组成部分及作用。2、知道辨别火线和零线的方法，会使用测电笔来判断是否有电。3、能连接简单的家庭电路。教学重点家庭电路的组成教学难点火线与零线的辨别及插座、白炽灯等电路元件的连接方式教学准备试电笔、插座、白炽灯（卡口螺旋各一个）、节能灯教学过程个性思考（二次备课）教学环节教学内容（教师及学生活动）问题预习1．如下右图可知道：家庭电路由、、、、______等组成2．进户线有两根电线，一根叫，另一根叫，火线与零线之间有V的电压。区别火线零线用笔，使用测电笔时应用手接触，接触电线。如果，表示接触的是火线，否则就是零线。过程设计引入：师：请同学们认真阅读教材P38-41的内容，重点知识做上标记，圈点归纳。同时思考下列问题：1、家庭电路主要有哪几部分组成？各部分安装位置是否有什么关系？作用是什么？生：进户线（火、零）—电能表----总开关---熔断器---插座/用电器(开关)熔断器串联在火线上，作用是保护电路，在电流过大时，切断电源教师点拨：插座非用电器，非开关，只是用电器接入电源的装置，如果算上插座里的火线与零线，插座顶多算是个隐形电源插座与其它电路元件之间是并联的。生：开关与其控制的用电器是串联的，用电器之间也是并联的。教师点拨：火线与零线的作用：提供220V电压，形成电流闭合回路（学生说不全老师可以徐徐渐进问）2、观察书本图18-2说出两孔、三孔插座的接法，以及电灯和开关的接法。两孔插座：左零右火三孔插座：左零右火上接地开关和（电灯）串联，且开关位置在靠近火线一端3、你认识家庭电路中的火线和零线吗？如何辨别火线与零线？测电笔的结构是怎样的？如何使用火线：俗称端线，与零线之间有220V电压零线：户外与大地相连通，故与大地之间无电压地线：室内接地线，起防止触电的作用（下节课讲）测电笔：辨别火线与零线的工具，主要结构：金属笔尖，高值电阻，氖管，笔尾金属体（PPT展示图片）测电表的正确用法：使用时，手指要接触笔尾的金属体。测电笔使用时电流的路径是怎样的？你能尝试着用简笔画，画出这个路径吗？当堂训练反馈1、某班同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是()ABCD2、小森家有两盏墙壁灯，由一个开关控制，其元件符号如图所示，试将其连接成电路图。3、请用笔画线代替导线，在图所示的家庭电路中，正确接入带开关的灯泡和带保险丝的插座。4、所示的几种使用测电笔的方法中，正确的是___。图3第2题图第3题图板书设计18.1家庭电路一、家庭电路组成进户线（火、零）—电能表----总开关---熔断器---插座/用电器(开关)二、火线与零线（220V）测电笔的使用：使用时，手指要接触笔尾的金属体三、白炽灯上头火，一圈零作业设计领跑中考本章内容教学反思火线零线开关插座地线
