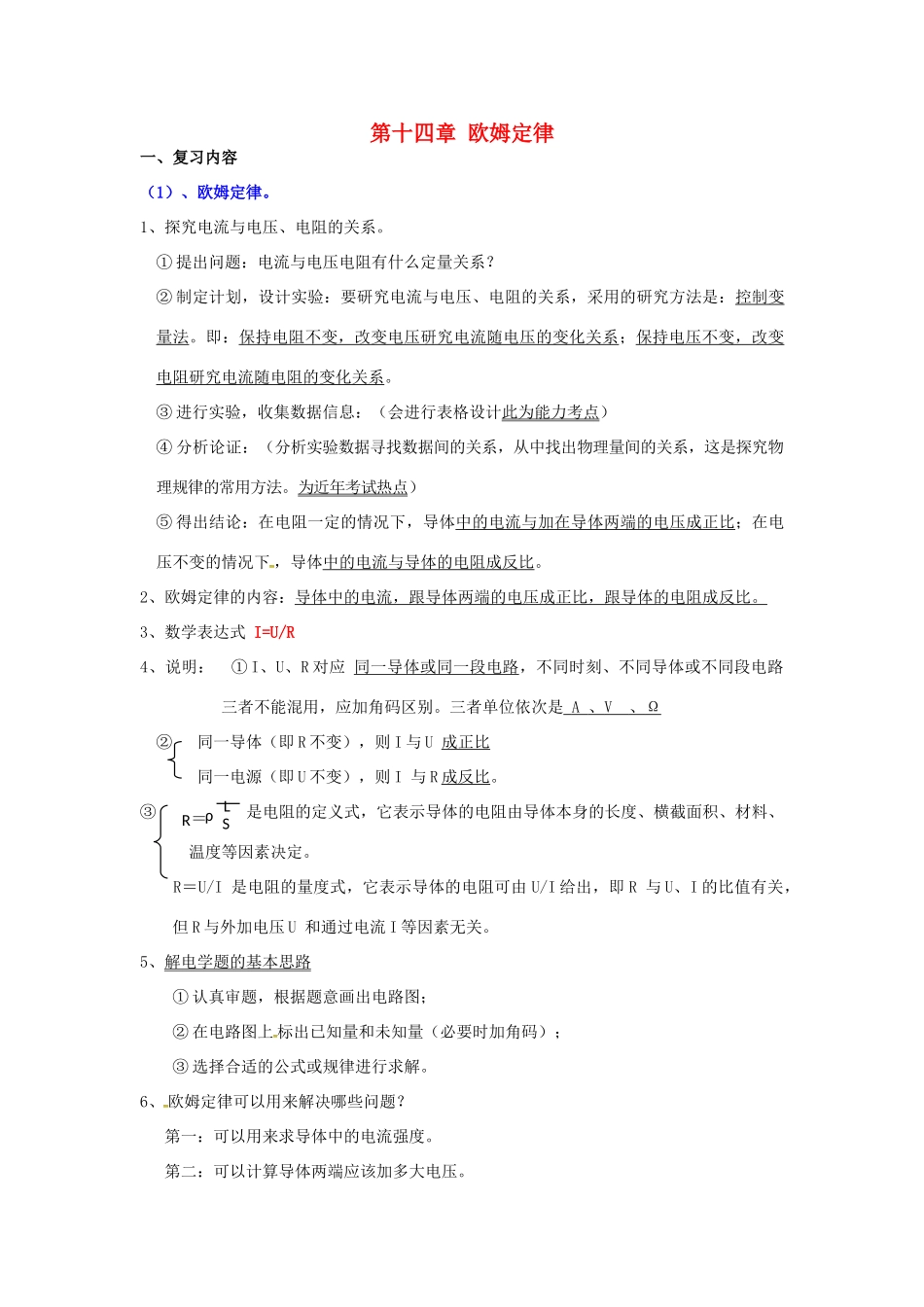

第十四章欧姆定律一、复习内容（1）、欧姆定律。1、探究电流与电压、电阻的关系。①提出问题：电流与电压电阻有什么定量关系？②制定计划，设计实验：要研究电流与电压、电阻的关系，采用的研究方法是：控制变量法。即：保持电阻不变，改变电压研究电流随电压的变化关系；保持电压不变，改变电阻研究电流随电阻的变化关系。③进行实验，收集数据信息：（会进行表格设计此为能力考点）④分析论证：（分析实验数据寻找数据间的关系，从中找出物理量间的关系，这是探究物理规律的常用方法。为近年考试热点）⑤得出结论：在电阻一定的情况下，导体中的电流与加在导体两端的电压成正比；在电压不变的情况下，导体中的电流与导体的电阻成反比。2、欧姆定律的内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。3、数学表达式I=U/R4、说明：①I、U、R对应同一导体或同一段电路，不同时刻、不同导体或不同段电路三者不能混用，应加角码区别。三者单位依次是A、V、Ω②同一导体（即R不变），则I与U成正比同一电源（即U不变），则I与R成反比。③是电阻的定义式，它表示导体的电阻由导体本身的长度、横截面积、材料、温度等因素决定。R＝U/I是电阻的量度式，它表示导体的电阻可由U/I给出，即R与U、I的比值有关，但R与外加电压U和通过电流I等因素无关。5、解电学题的基本思路①认真审题，根据题意画出电路图；②在电路图上标出已知量和未知量（必要时加角码）；③选择合适的公式或规律进行求解。6、欧姆定律可以用来解决哪些问题？第一：可以用来求导体中的电流强度。第二：可以计算导体两端应该加多大电压。R＝ρSL第三：可以用伏安法测定导体的电阻。（2）伏安法测电阻1、定义：用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流就可以根据欧姆定律算出这个导体的电阻，这种用电压表电流表测电阻的方法叫伏安法。2、原理：I=U/R3、电路图：（右图）4、步骤：①根据电路图连接实物。连接实物时，必须注意开关应断开②检查电路无误后，闭合开关S，三次改变滑动变阻器的阻值，分别读出电流表、电压表的示数，填入表格。③算出三次Rx的值，求出平均值。④整理器材。5、讨论：⑴本实验中，滑动变阻器的作用：改变被测电阻两端的电压（分压），同时又保护电路（限流）。⑵测量结果偏小是因为：有部分电流通过电压表，电流表的示数大于实际通过Rx电流。根据Rx=U/I电阻偏小。⑶如图是两电阻的伏安曲线，则R1＞R2二、基础练习（一）电流跟电压、电阻的关系：1．保持电阻不变，研究电流跟电压的关系。按图8-2连接电路，闭合开关S后，调节滑动变阻器R'的滑片，使定值电阻R两端电压成倍数的增加，如2伏、4伏、8伏等，并把与之对应的电流滑动变阻器变阻（“一上一下”）阻值最大（“滑片远离接线柱”）串联在电路中电流表“+”接线柱流入，“-”接线柱流出量程选择：算最大电流I=U/Rx并联在电路中电压表“+”接线柱流入，“-”接线柱流出量程选择：看电源电压R1R2IUVARxR′填进表中。现在表中所记录的实验数据是在R=5欧时得到的。由上表的实验数据可知，在电阻一定的情况下，电压增大到几倍，电流也增大到几倍，即导体中的电流跟这段导体两端的电压成正比。2．保持电压不变，研究电流跟电阻的关系。还用上面的电路。调节滑动变阻器，使R两端电压总保持2伏，并使R成倍的增大，如5欧、10欧、20欧等。把与之对应的电流值记录在表中。电阻（欧）51020电流（安）0．40．20．1由上表可知，在电阻增大到5欧的2倍、4倍时，电流0.4安就减小到原来的1/2、1/4。即在电压不变的情况下，导体中的电流跟导体的电阻成反比。三、复习过程例题1：如图所示，电源电压为6V，并保持不变，当S1、S2闭合，S3断开时，电流表示数为0.5A，则R，的电阻值为Ω；当S1、S3断开，S2闭合时，电压表示数为4V。则R2的电阻值为Ω；如果电路中只闭合S3，电压表示数是V。例4：谢敏同学利用电压表和电流表测量电阻R1的阻值(约9Ω左右)，电源选用两节干电池。(1)按图甲电路，将图乙中电流表正确连入电路(2)该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3v不变，你认为发生故障的原因可能...
