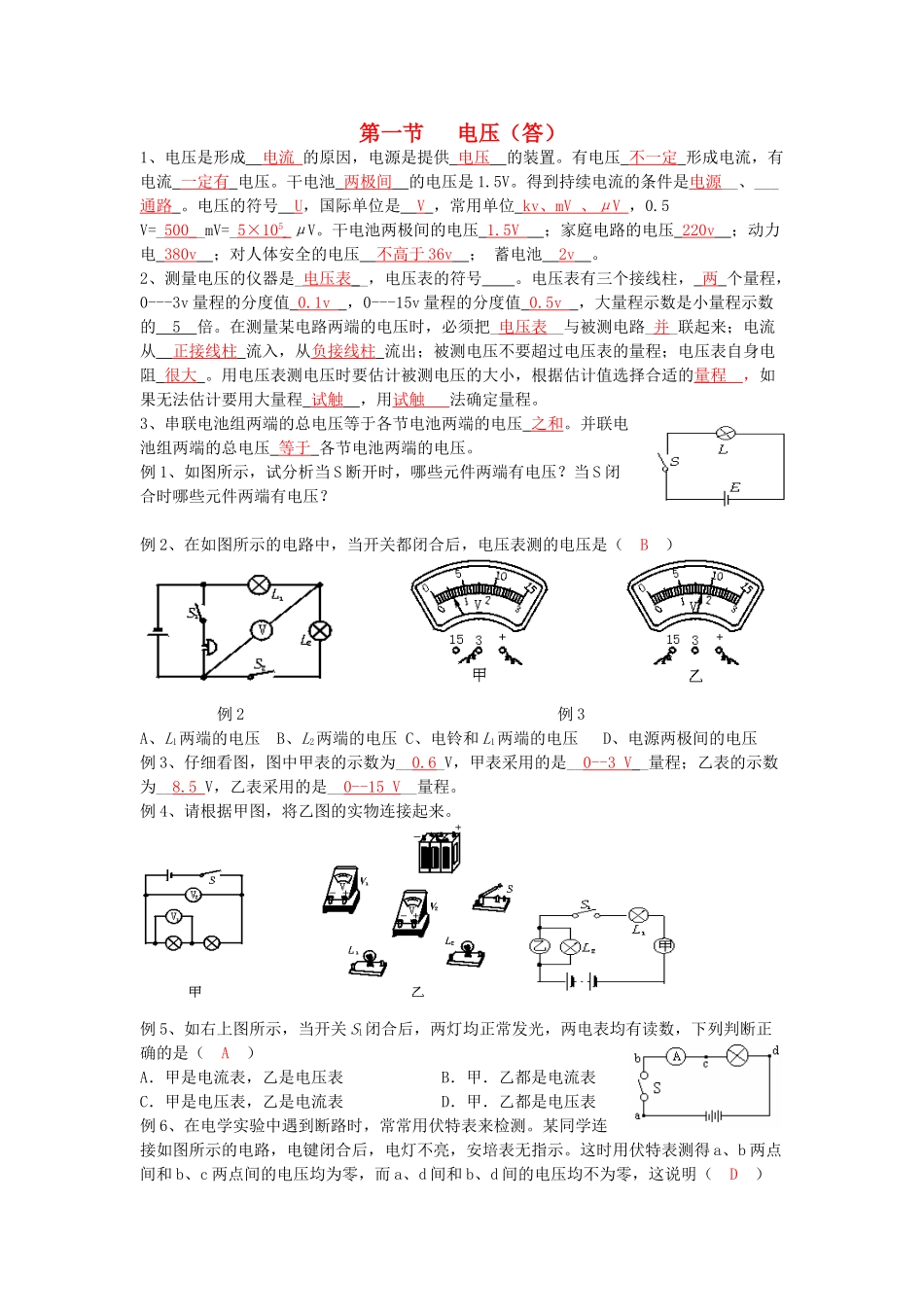

第一节电压（答）1、电压是形成电流的原因，电源是提供电压的装置。有电压不一定形成电流，有电流一定有电压。干电池两极间的电压是1.5V。得到持续电流的条件是电源__、___通路。电压的符号U，国际单位是V，常用单位kv、mV、μV，0.5V=_500__mV=_5×105_μV。干电池两极间的电压1.5V；家庭电路的电压220v；动力电380v；对人体安全的电压不高于36v；蓄电池2v。2、测量电压的仪器是_电压表__，电压表的符号。电压表有三个接线柱，两个量程，0---3v量程的分度值0.1v，0---15v量程的分度值0.5v，大量程示数是小量程示数的5倍。在测量某电路两端的电压时，必须把_电压表__与被测电路_并_联起来；电流从正接线柱流入，从负接线柱流出；被测电压不要超过电压表的量程；电压表自身电阻很大。用电压表测电压时要估计被测电压的大小，根据估计值选择合适的量程，如果无法估计要用大量程试触，用试触法确定量程。3、串联电池组两端的总电压等于各节电池两端的电压之和。并联电池组两端的总电压等于各节电池两端的电压。例1、如图所示，试分析当S断开时，哪些元件两端有电压？当S闭合时哪些元件两端有电压？例2、在如图所示的电路中，当开关都闭合后，电压表测的电压是（B）例2例3A、L1两端的电压B、L2两端的电压C、电铃和L1两端的电压D、电源两极间的电压例3、仔细看图，图中甲表的示数为__0.6_V，甲表采用的是__0--3V_量程；乙表的示数为__8.5V，乙表采用的是__0--15V__量程。例4、请根据甲图，将乙图的实物连接起来。例5、如右上图所示，当开关S1闭合后，两灯均正常发光，两电表均有读数，下列判断正确的是（A）A．甲是电流表，乙是电压表B．甲．乙都是电流表C．甲是电压表，乙是电流表D．甲．乙都是电压表例6、在电学实验中遇到断路时，常常用伏特表来检测。某同学连接如图所示的电路，电键闭合后，电灯不亮，安培表无指示。这时用伏特表测得a、b两点间和b、c两点间的电压均为零，而a、d间和b、d间的电压均不为零，这说明（D）A．电源接线柱接触不良B．电键的触片或接线柱接触不良C．安培表接线柱接触不良D．灯泡灯丝断了或灯座接触不良例7、如图所示，闭合电健，两个灯泡都不亮，电流表指针几乎未动，而电压表指针有明显偏转，该电路的故障可能是(B)A．电流表坏了或未接好B．从a经过L1到b的电路中有断路C．L2灯丝烧断灯座未接通D．电流表和L1、L2都坏了例8、三个相同的小灯泡连接如图所示，由于电路出现故障，三个灯泡都不亮，现用电压表测A、B、C、D各点间电压，结果为UAB=UBC=UCD=0,UAC=UAD=8V，则可以断定（B）A、只有A、B或B、C间断路B、A、B间和B、C间都有断路，但C、D间没有断路C、A、B间、B、C间和C、D间都有断路D、C、D间已经短路例9、如图所示的方框是一个不透明的带盖盒子，盒内连接有两个1.5V的电池，用电压表测量AB间电压为3V，AC间电压为1.5V，BC间电压为1.5V，在方框内画出电池的连接图。练习：1、正确使用电压表：①选：根据被测电路的大致电压，选择合适量程（如若不知大致电压值，应采取试触法判断）；量程不能过大过小，一般应使读数为量程的2/3左右；②连：电压表必须与被测电路两端并联，并保证电流从电压表的正接线柱流入，负接线柱流出；③读：视线应与刻度盘垂直；（提示：要准而快的读数，须看柱、量、分、格）2、遥控器的电池是并联，电压是3v。3、干电池是一种常用、方便的电源。以下关于干电池的说法中正确的是（D）A．有的干电池提供直流电，有的干电池提供交流电B．常用的1号、2号、5号、7号干电池的电压随号数的增大而增大C．干电池是把电能转化为化学能的装置D．多数干电池中有汞、镉等重金属元素，随便丢弃会污染环境。所以，废弃的干电池应该集中分类处理4、把两种不同的金属片插入柠檬，制成“水果电池”．用电压表测量水果电池的电压，如图所示．则B金属片是电源的负极5、如图所示原来电路正常，如果L1现在烧断了，则出现的现象是：电压表示数为6v，L2不亮6、灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图所示。再测灯L2两端的电压时，只将电压表接A的一端改接C，这种接法不正确（填“正确”或“不正确”）。原因是电压表的“+、-”接线柱接反了7...
