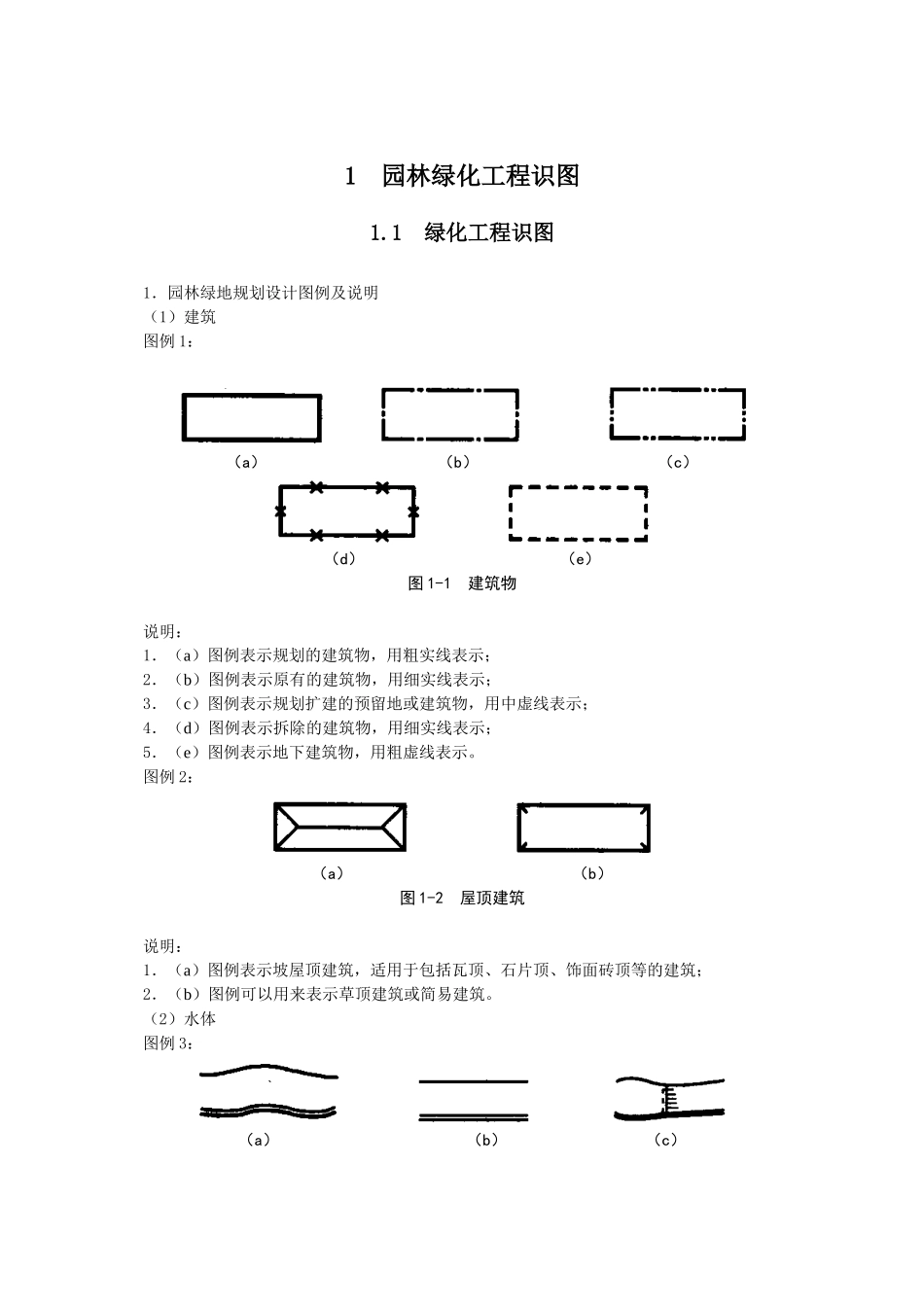

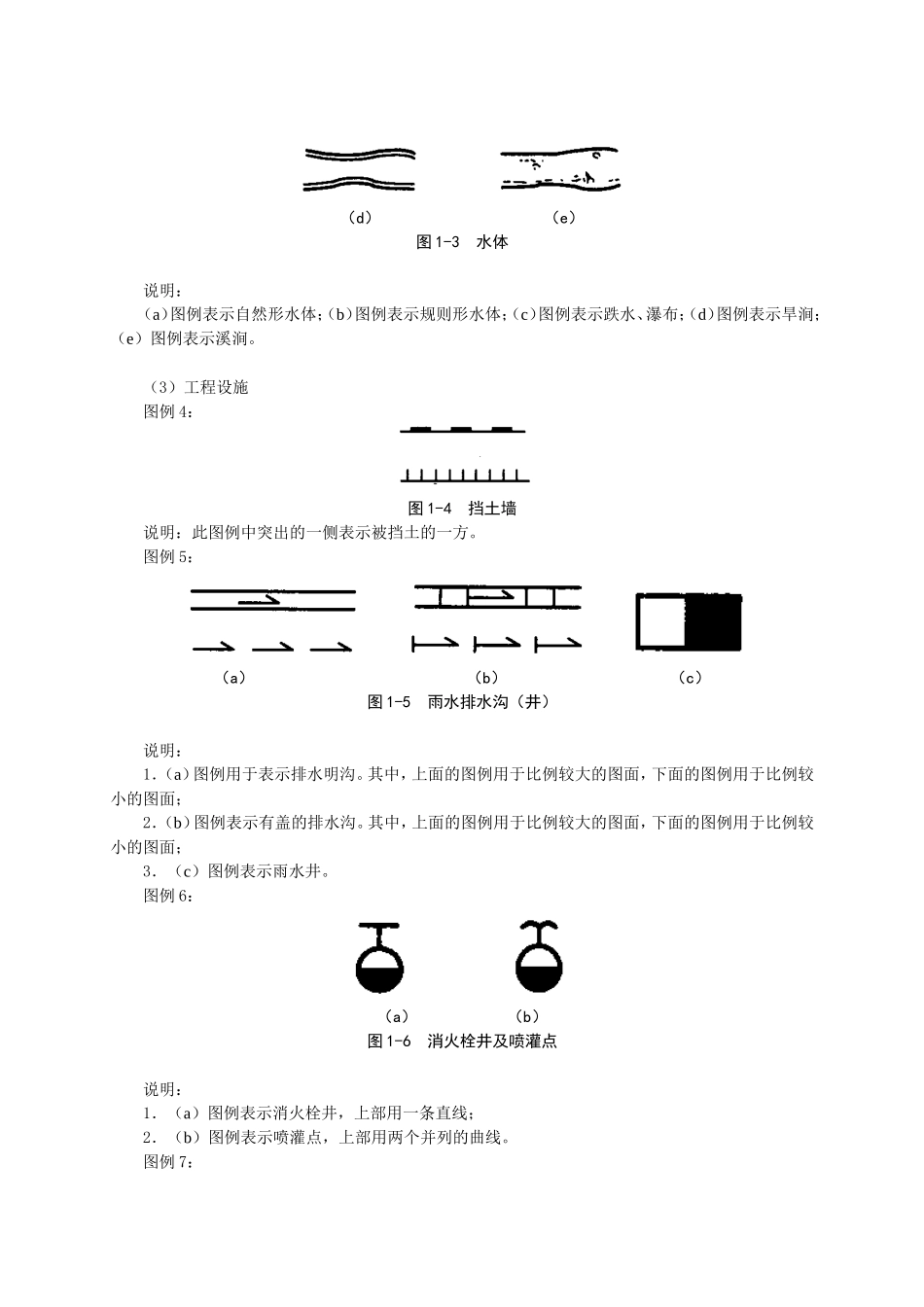

1园林绿化工程识图1.1绿化工程识图1.园林绿地规划设计图例及说明(1)建筑图例1:(a)(b)(c)(d)(e)图1-1建筑物说明:1.(a)图例表示规划的建筑物,用粗实线表示;2.(b)图例表示原有的建筑物,用细实线表示;3.(c)图例表示规划扩建的预留地或建筑物,用中虚线表示;4.(d)图例表示拆除的建筑物,用细实线表示;5.(e)图例表示地下建筑物,用粗虚线表示。图例2:(a)(b)图1-2屋顶建筑说明:1.(a)图例表示坡屋顶建筑,适用于包括瓦顶、石片顶、饰面砖顶等的建筑;2.(b)图例可以用来表示草顶建筑或简易建筑。(2)水体图例3:(a)(b)(c)(d)(e)图1-3水体说明:(a)图例表示自然形水体;(b)图例表示规则形水体;(c)图例表示跌水、瀑布;(d)图例表示旱涧;(e)图例表示溪涧。(3)工程设施图例4:图1-4挡土墙说明:此图例中突出的一侧表示被挡土的一方。图例5:(a)(b)(c)图1-5雨水排水沟(井)说明:1.(a)图例用于表示排水明沟。其中,上面的图例用于比例较大的图面,下面的图例用于比例较小的图面;2.(b)图例表示有盖的排水沟。其中,上面的图例用于比例较大的图面,下面的图例用于比例较小的图面;3.(c)图例表示雨水井。图例6:(a)(b)图1-6消火栓井及喷灌点说明:1.(a)图例表示消火栓井,上部用一条直线;2.(b)图例表示喷灌点,上部用两个并列的曲线。图例7:(a)(b)(c)(d)图1-7园路及地面说明:1.(a)图例表示道路;2.(b)图例表示铺装路面;3.(c)图例表示台阶,其中箭头指向表示向上;4.(d)图例表示铺砌场地。在实际工作中,也可依据设计形态表示。图例8:(a)(b)(c)(d)图1-8常见桥说明:1.(a)图例表示车行桥。在实际工作中,也可依据设计形态表示;2.(b)图例表示人行桥。在实际工作中,也可依据设计形态表示;3.(c)图例表示亭桥;4.(d)图例表示铁索桥。图例9:(a)(b)(c)图1-9其它园林建筑说明:(a)图例表示汀步;(b)图例表示涵洞;(c)图例表示水闸。图例10:图1-10码头说明:此图例中左图为固定码头,右图为浮动码头。图例11:图1-11驳岸说明:该图例中左图为假山石自然式驳岸,右图为整形砌筑规划式驳岸。2.城市绿地系统规划图例及说明(1)工程设施图例12:(a)(b)(c)(d)(e)(f)图1-12厂站说明:1.该图中图例外围均用实线绘制等边三角形;2.(a)图例表示电视差转台;(b)图例表示发电站;(c)图例表示变电所;(d)图例表示给水厂;(e)图例表示污水处理厂;(f)图例表示垃圾处理站。图例13:(a)(b)(c)图1-13游览路说明:1.(a)图例表示公路、汽车游览路。其中,上图以双线表示,用中实线;下图以单线表示,用粗实线;2.(b)图例表示小路、步行游览路。其中,上图以双线表示,用细实线;下图以单线表示,用中实线;3.(c)图例表示山地步游小路。其中,上图以双线加台阶表示,用细实线;下图以单线表示,用虚线。图例14:(a)(b)(c)(d)(e)图1-14游览线说明:1.(a)图例表示隧道;2.(b)图例表示架空索道线;3.(c)图例表示斜坡缆车线;4.(d)图例表示高架轻轨线;5.(e)图例表示水上游览线,该图例用细虚线表示。图例15:(a)(b)图1-15电力电讯线及管线说明:1.(a)图例表示架空电力电讯线,该图例粗实线中插入管线代号,管线代号按现行国家有关标准规定标注;2.(b)图例表示管线。(2)用地类型图例16:(a)(b)图1-16绿地说明:(a)图例表示游憩、观赏绿地;(b)图例表示防护绿地。图例17:(a)(b)(c)(d)(e)(f)图1-17村镇、市政等各类用地说明:1.(a)图例表示村镇建设地,该图用水平线及垂直线分割成小方格表示;2.(b)图例表示风景游览地,该图中斜线与水平线成45°角;3.(c)图例表示旅游度假地,该图中斜线交叉;4.(d)图例表示市政设施地,该图中用的是垂直线表示;5.(e)图例表示农业用地,该图中用的是水平线表示;6.(f)图例表示文物保护地,该图例可以表示地面和地下两大类文物保护地,若为地下文物保护地,图中外框用粗虚线表示。图例18:(a)(b)...
