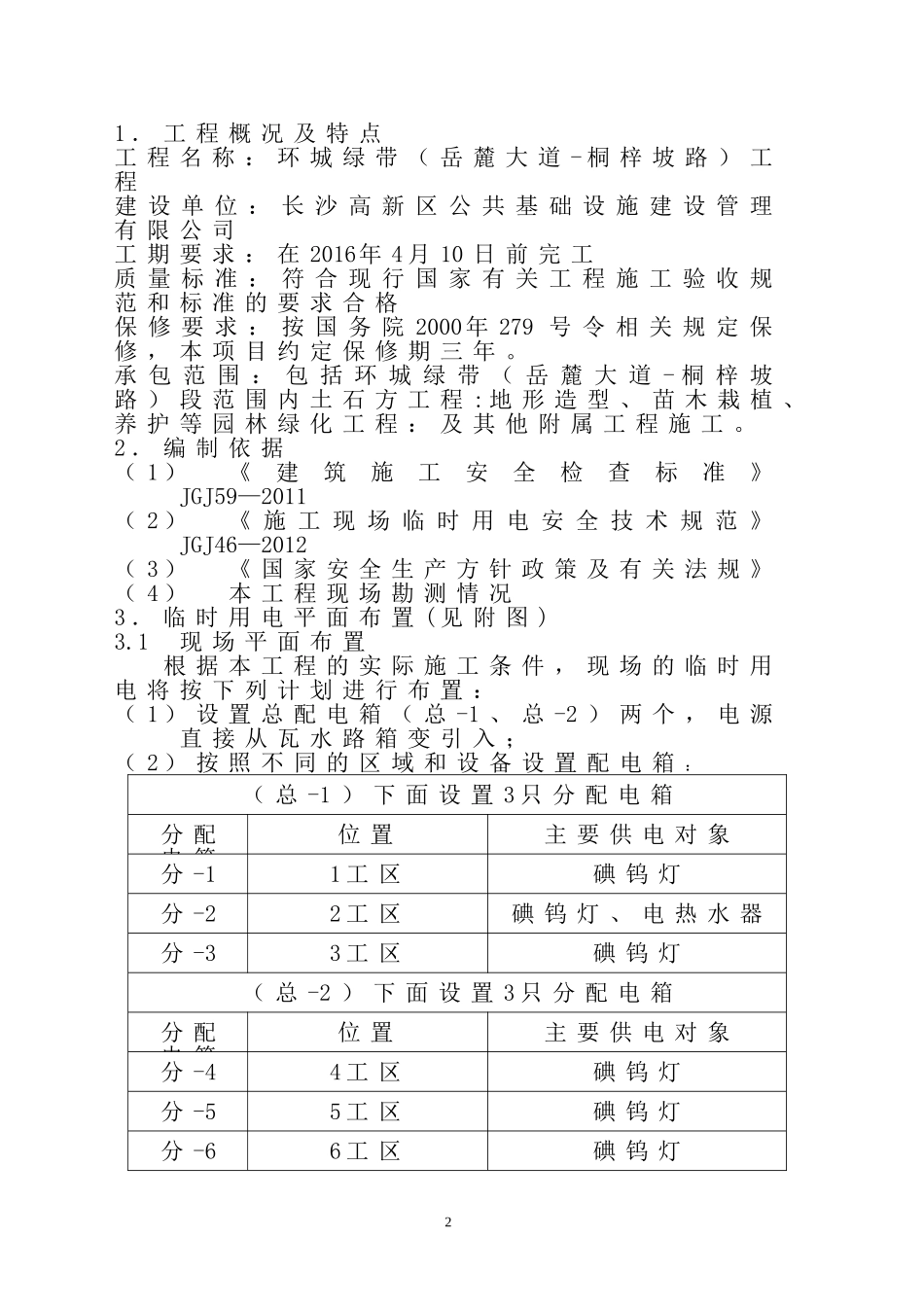

目录1、工程概况及特点2、编制依据3、临时用电平面布置4、负载计算与复核5、安全用电技术要求6、配电箱设置要求7、安全用电技术措施8、电工安全技术交底9、电气防火技术措施11.工程概况及特点工程名称:环城绿带(岳麓大道-桐梓坡路)工程建设单位:长沙高新区公共基础设施建设管理有限公司工期要求:在2016年4月10日前完工质量标准:符合现行国家有关工程施工验收规范和标准的要求合格保修要求:按国务院2000年279号令相关规定保修,本项目约定保修期三年。承包范围:包括环城绿带(岳麓大道-桐梓坡路)段范围内土石方工程:地形造型、苗木栽植、养护等园林绿化工程:及其他附属工程施工。2.编制依据(1)《建筑施工安全检查标准》JGJ59—2011(2)《施工现场临时用电安全技术规范》JGJ46—2012(3)《国家安全生产方针政策及有关法规》(4)本工程现场勘测情况3.临时用电平面布置(见附图)3.1现场平面布置根据本工程的实际施工条件,现场的临时用电将按下列计划进行布置:(1)设置总配电箱(总-1、总-2)两个,电源直接从瓦水路箱变引入;(2)按照不同的区域和设备设置配电箱:(总-1)下面设置3只分配电箱分配电箱位置主要供电对象分-11工区碘钨灯分-22工区碘钨灯、电热水器分-33工区碘钨灯(总-2)下面设置3只分配电箱分配电箱位置主要供电对象分-44工区碘钨灯分-55工区碘钨灯分-66工区碘钨灯2(3)各电箱平面分布详见施工临时用电平面布置图。3.2配电线路走向布置(1)从箱变至总配电箱(总-1、总-2)的电缆采用绝缘电缆,架空敷设。(2)总1配电箱引至各分配电箱的电缆采用绝缘电缆,埋地敷设。(3)当电缆穿越施工场地内的主要路口或施工便道时,必须穿套管敷设,并在套管上回填黄沙及浇捣混凝土加固处理,做好警告标志,埋地深度必须满足规范要求4.负载计算与复核4.1总用电量的计算与复核(1)施工用电为我部从瓦水路箱变接出,可输出功率400KW。(2)根据本工程施工的特点,主要用电为夜间施工照明。(3)本工程用电量只对施工阶段夜间施工照明及二工区电热水器进行计算,其他项不做计算。4.2工地临时供电计算书4.2.1用电量计算工地临时供电用电量计算只考虑夜间施工照明及二工区电热水器,计算公式如下:其中P——计算用电量(kW),即供电设备总需要容量;Pc——全部施工动力用电设备额定用量之和;Pa——室内照明设备额定用电量之和;Pb——室外照明设备额定用电量之和;K1——全部施工用电设备同时使用系数;总数10台以内取0.75;10—30台取0.7;30台以上取0.6;K2——室内照明设备同时使用系数,取0.8;3K3——室外照明设备同时使用系数,取1.0;根据现场施工用电布置:一工区合计布置照明碘钨灯3盏。二工区合计布置照明碘钨灯3盏,活动板房设置电热水器12KW。三工区合计布置照明碘钨灯3盏。四工区合计布置照明碘钨灯3盏。五工区合计布置照明碘钨灯3盏。六工区合计布置照明碘钨灯3盏。碘钨灯功率1KW。经过计算得到P=30kW。4.2.2变压器容量计算:变压器容量计算公式如下:其中P0——变压器容量(kVA);1.05——功率损失系数;cos——用电设备功率因素,一般建筑工地取0.75。经过计算得到P0=1.4×30=42kVA。4.2.3配电导线截面计算:1.按导线的允许电流选择:三相四线制低压线路上的电流可以按照下式计算:其中Il——线路工作电流值(A);Ul——线路工作电压值(V),三相四线4制低压时取380V。经过计算得到Il=2×30=60A。查用电规范导线截面积10mm22.按导线的允许电压降校核:配电导线截面的电压可以按照下式计算:其中[e]——导线电压降(%),对工地临时网路取7%;P——各段线路负荷计算功率(kW),即计算用电量;L——各段线路长度(m);C——材料内部系数,三相四线铜线取77.0,三相四线铝线取46.3;S——导线截面积(mm2);M——各段线路负荷矩(kW.m)。导线截面积7.512mm2我们选择上面结果的最大值,得到如下结果BX型铜芯橡皮线——10mm2在考虑2工区的活动板房生活用电及后期施工变化我部选择16mm2。5.安全用电技术要求(1)在架设防护措施时,应有电气工程技术人员或专职安全人员负责监护。(2)在外架空线路附近开挖沟槽时,必须防止外电架空线路的电杆倾斜、悬倒。(3)...
