圆管涵施工方案(同名5075)VIP免费

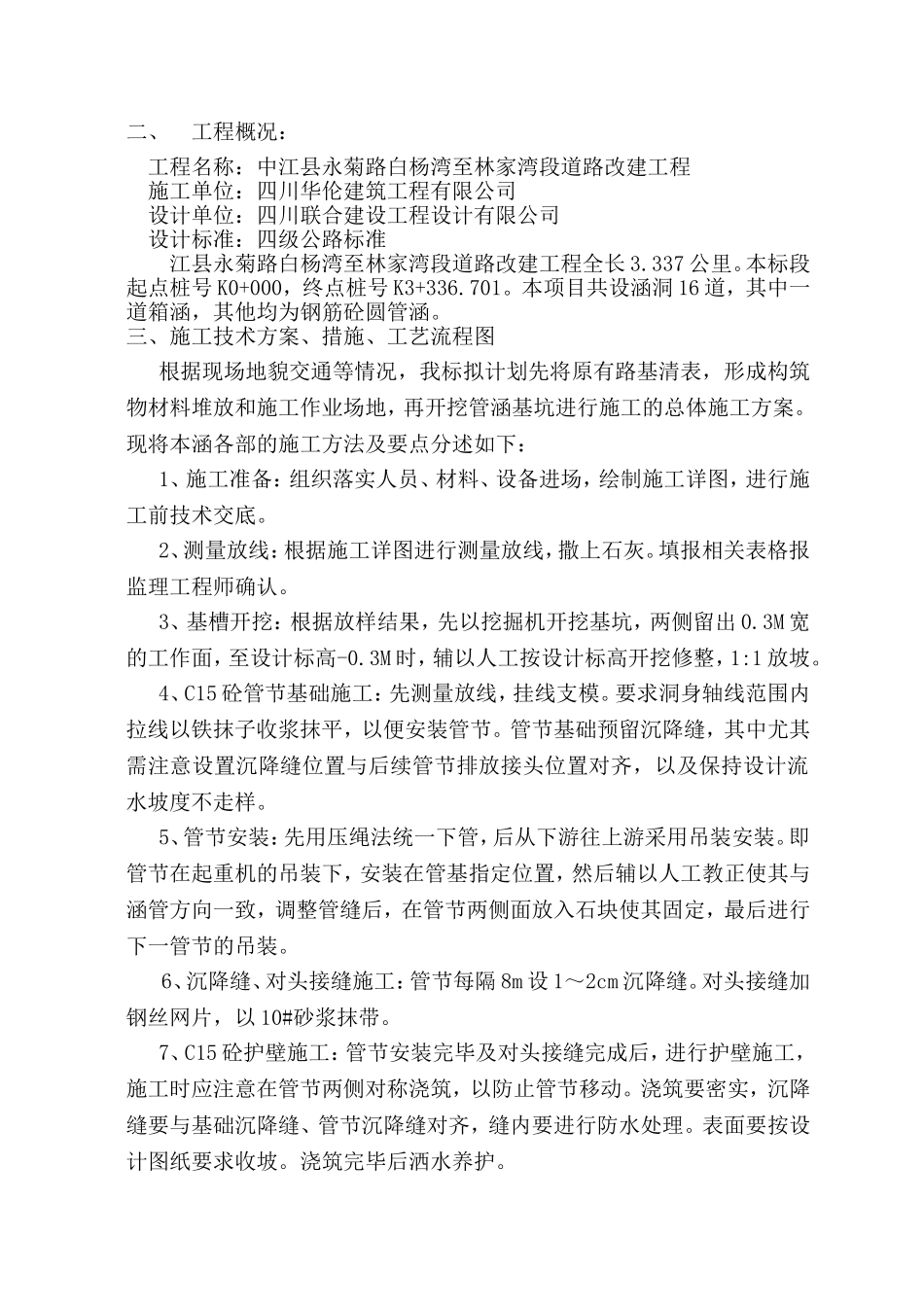

目录一、编制依据二、工程概况三、施工技术方案、措施、工艺流程图四、施工进度计划表五、质量自检体系和保证措施六、雨季施工措施七、安全措施一、编制依据：1：上报通过审批的《实施性施工组织设计》2：现行《公路桥涵施工技术规范》3；本公司的施工能力，投入的机械设备、技术实力和类似工程施工实践积累的施工经验4：踏勘工地现场、自行调查工地周边环境条件所了解的情况和收集的信息。二、工程概况：工程名称：中江县永菊路白杨湾至林家湾段道路改建工程施工单位：四川华伦建筑工程有限公司设计单位：四川联合建设工程设计有限公司设计标准：四级公路标准江县永菊路白杨湾至林家湾段道路改建工程全长3.337公里。本标段起点桩号K0+000，终点桩号K3+336.701。本项目共设涵洞16道，其中一道箱涵，其他均为钢筋砼圆管涵。三、施工技术方案、措施、工艺流程图根据现场地貌交通等情况，我标拟计划先将原有路基清表，形成构筑物材料堆放和施工作业场地，再开挖管涵基坑进行施工的总体施工方案。现将本涵各部的施工方法及要点分述如下：1、施工准备：组织落实人员、材料、设备进场，绘制施工详图，进行施工前技术交底。2、测量放线：根据施工详图进行测量放线，撒上石灰。填报相关表格报监理工程师确认。3、基槽开挖：根据放样结果，先以挖掘机开挖基坑，两侧留出0.3M宽的工作面，至设计标高-0.3M时，辅以人工按设计标高开挖修整，1:1放坡。4、C15砼管节基础施工：先测量放线，挂线支模。要求洞身轴线范围内拉线以铁抹子收浆抹平，以便安装管节。管节基础预留沉降缝，其中尤其需注意设置沉降缝位置与后续管节排放接头位置对齐，以及保持设计流水坡度不走样。5、管节安装：先用压绳法统一下管，后从下游往上游采用吊装安装。即管节在起重机的吊装下，安装在管基指定位置，然后辅以人工教正使其与涵管方向一致，调整管缝后，在管节两侧面放入石块使其固定，最后进行下一管节的吊装。6、沉降缝、对头接缝施工：管节每隔8m设1～2cm沉降缝。对头接缝加钢丝网片，以10#砂浆抹带。7、C15砼护壁施工：管节安装完毕及对头接缝完成后，进行护壁施工，施工时应注意在管节两侧对称浇筑，以防止管节移动。浇筑要密实，沉降缝要与基础沉降缝、管节沉降缝对齐，缝内要进行防水处理。表面要按设计图纸要求收坡。浇筑完毕后洒水养护。8、附属工程施工：按设计位置开挖沉砂池基坑，基坑清理完成后，开始挂线砌筑沉砂池基础，用7.5#浆砌片石砌筑时，砂浆要饱满、砌筑平整。9、回填土：在不小于两倍孔径范围内，做好涵管两侧回填土的特别夯实，管身两侧对称回填，应用含灰量9％分层填筑厚度为20cm/层，用小型夯实机人工夯实，达到90％压实度，或用天然级配砂石料保持最佳含水量20cm/层。当管顶覆土厚≤0.5M时，严禁施工车辆通过。附：圆管涵施工工艺流程框图四、施工进度计划2016年12月10日至2017年1月10完成16道涵管的埋置工作。五、质量自检体系和保证措施（一）质量自检体系为确保本项工程合格率达成100%，优良率达90%以上。将严格按设计和技术规范要求施工，建立健全的事前、事中、事后质量自检体系。质量自检流程施工人员质量工程原材料、构配件质量施工准备基槽开挖浇筑管节基础50cm厚碎石回填处理C15砼护壁管节安装验槽砌筑沉砂池、检查井台背回填管节接头处理施工准备工作施工所需机械设备质量质量事前检查施工方法、检验方法质量技术、劳动和管理环境质量工程开工申请报告工程施工程设计图纸的阅读、理解工全过工序质量检查程的质质量事中检查施工、安装工艺过程量自检工序间质量检查中间产品质量检查质量检测竣工质量检验质量评定质量事后复检竣工图工程质量鉴定文件质量检验评定资料（二）质量自检组织机构（三）保证措施1、分项工程开工后，立即在施工场地内设置完善的排水措施，保证雨后不积水，减少浸泡，缩短雨后怠工时间。2、加强计划管理，根据进度计划表，每天规定任务指标，力争提前，发现滞后情况及时调整人力、物力、追回进度。3、提前并做好材料试验，确保材料来源按时，保质保量及时满足工程技术负责人工程技术部现场土工试验室测量组进度的要求。4、及时组织已完成工序质量检测报...
