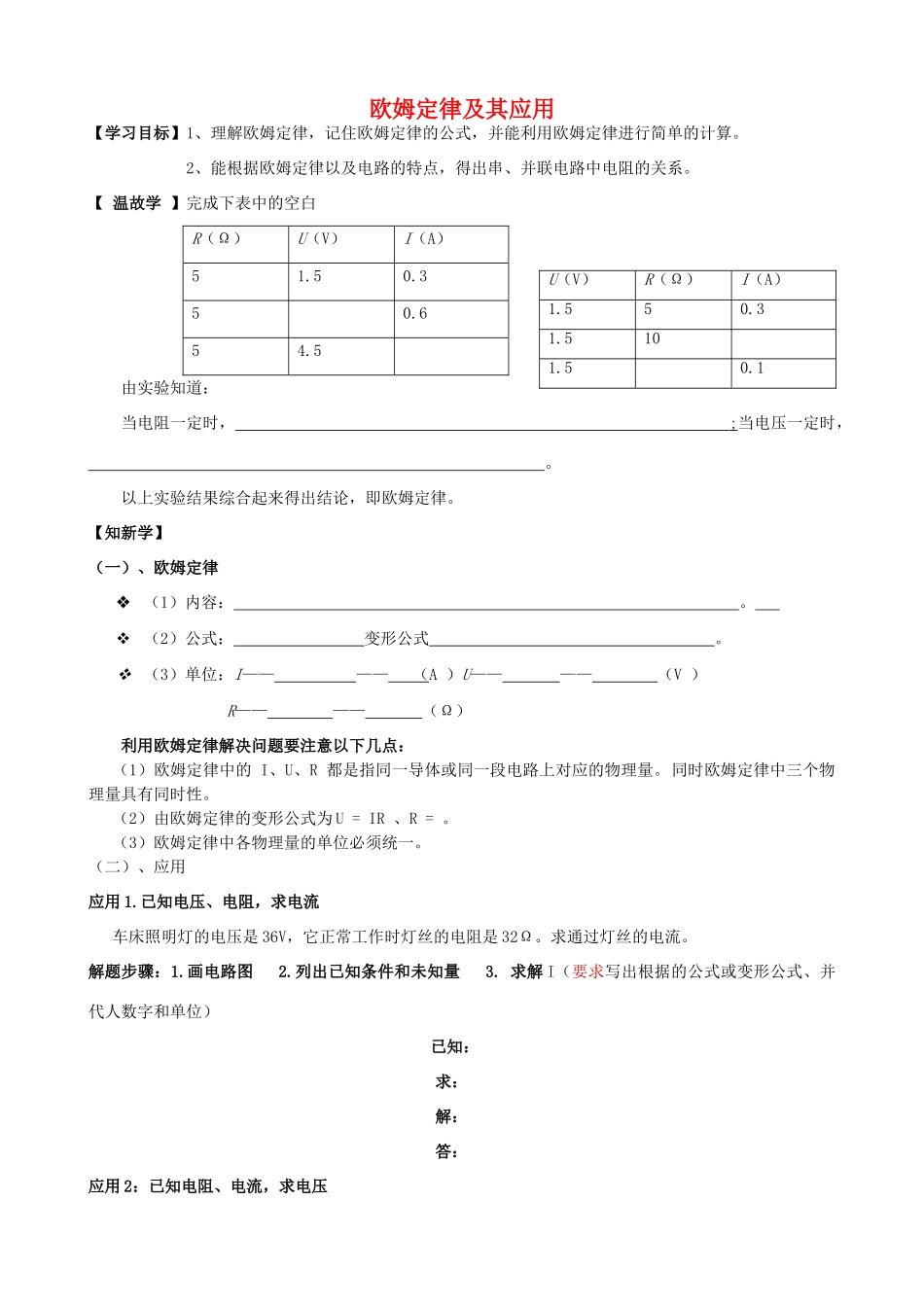

欧姆定律及其应用【学习目标】1、理解欧姆定律，记住欧姆定律的公式，并能利用欧姆定律进行简单的计算。2、能根据欧姆定律以及电路的特点，得出串、并联电路中电阻的关系。【温故学】完成下表中的空白R（Ω）U（V）I（A）51.50.350.654.5由实验知道：当电阻一定时，;当电压一定时，。以上实验结果综合起来得出结论，即欧姆定律。【知新学】（一）、欧姆定律（1）内容：。（2）公式：变形公式。（3）单位：I————（A）U————（V）R————（Ω）利用欧姆定律解决问题要注意以下几点：（1）欧姆定律中的I、U、R都是指同一导体或同一段电路上对应的物理量。同时欧姆定律中三个物理量具有同时性。（2）由欧姆定律的变形公式为U=IR、R=。（3）欧姆定律中各物理量的单位必须统一。（二）、应用应用1.已知电压、电阻，求电流车床照明灯的电压是36V，它正常工作时灯丝的电阻是32Ω。求通过灯丝的电流。解题步骤：1.画电路图2.列出已知条件和未知量3.求解I（要求写出根据的公式或变形公式、并代人数字和单位）已知：求：解：答：应用2：已知电阻、电流，求电压U（V）R（Ω）I（A）1.550.31.5101.50.1在如图所示的电路中，调节滑动变阻器R′，使灯泡正常发光，用电流表测得通过它的电流值是0.6A.已知该灯泡正常发光时的电阻是20Ω,求灯泡两端的电压。应用3：已知电流、电压，求电阻某同学用一只电流表和灯泡串联，测得它正常发光时的电流是0.18A，再用电压表测得灯泡两端的电压是220V，试计算灯丝正常发光时的电阻值。(三)、思考对R=U/I它表示的是电阻在数值上等于导体两端的电压跟通过导体的电流的比值。那么，对R=U/I能否说明导体的电阻与导体两端的电压成正比、与通过导体的电流成反比？（四）、电阻的串联与并联实验1：按教材图7.2-2进行实验，观察实验现象，思考这说明什么问题？实验现象说明：串联电路的总电阻比＿＿＿＿＿＿＿都大。实验2：把两个同样阻值的电阻并联起来，接到教材图7.2-3实验中，我们再观察实验现象，又能得到什么结论？实验现象说明：并联电路的总电阻的阻值比＿＿＿＿＿＿＿都小。【拓展学】延伸：从理论上进一步探究串联电阻的总电阻和各分电阻之间的关系。如图7.2-1中，两个串联导体的电阻值分别为Rl和R2,设串联电路的总电阻为R，Rl和R2两端的电压分别为U1和U2，串联部分两端的电压为U,通过Rl和R2的电流分别为I1和I2，根据欧姆定律推导R和R1、R2之间的关系。对于多个电阻（R1、R2、R3……Rn）串联，同样可以得到:R=即串联电阻的总电阻等于、。2.并联电路中的电阻关系设各支路的电阻分别为R1和R2，并联电路的总电阻为R.通过R1和R2的电流分别为I1和I2，并联电路的总电流为I（如图7.2-2）。根据欧姆定律推导R和R1、R2之间的关系。对于多个电阻（R1、R2、R3……Rn）并联，同理可以得到：=即并联电阻的总电阻的倒数等于之和。【达标学】1.通过导体的电流是2A，此时它两端的电压是4V，当电压增大到12V时导体中的电流是________。2.一个定值电阻两端电压为4V时，通过它的电流是0.5A，如果电压为6V，能否用量程是0.6A的电流表A图7.2-2图7.2-1来测这个定值电阻的电流（）A.能B.不能C.无法判断3．如图2所示，甲、乙分别是两个电阻的I-U图线，甲电阻阻值为______Ω，乙电阻阻值为______Ω，电压为10V时，甲中电流为______A，乙中电流为______A。4．有四个金属导体，它们的伏安特性曲线如图1所示，电阻最大的导体是[]A．aB．bC．cD．d8.在图7.2-4电路中，R1=10Ω，R2=20Ω，闭合开关后，电流表的示数为0.3A。（1）电阻R1两端的电压是多少？（2）通过R2的流是多少？图7.2-4
