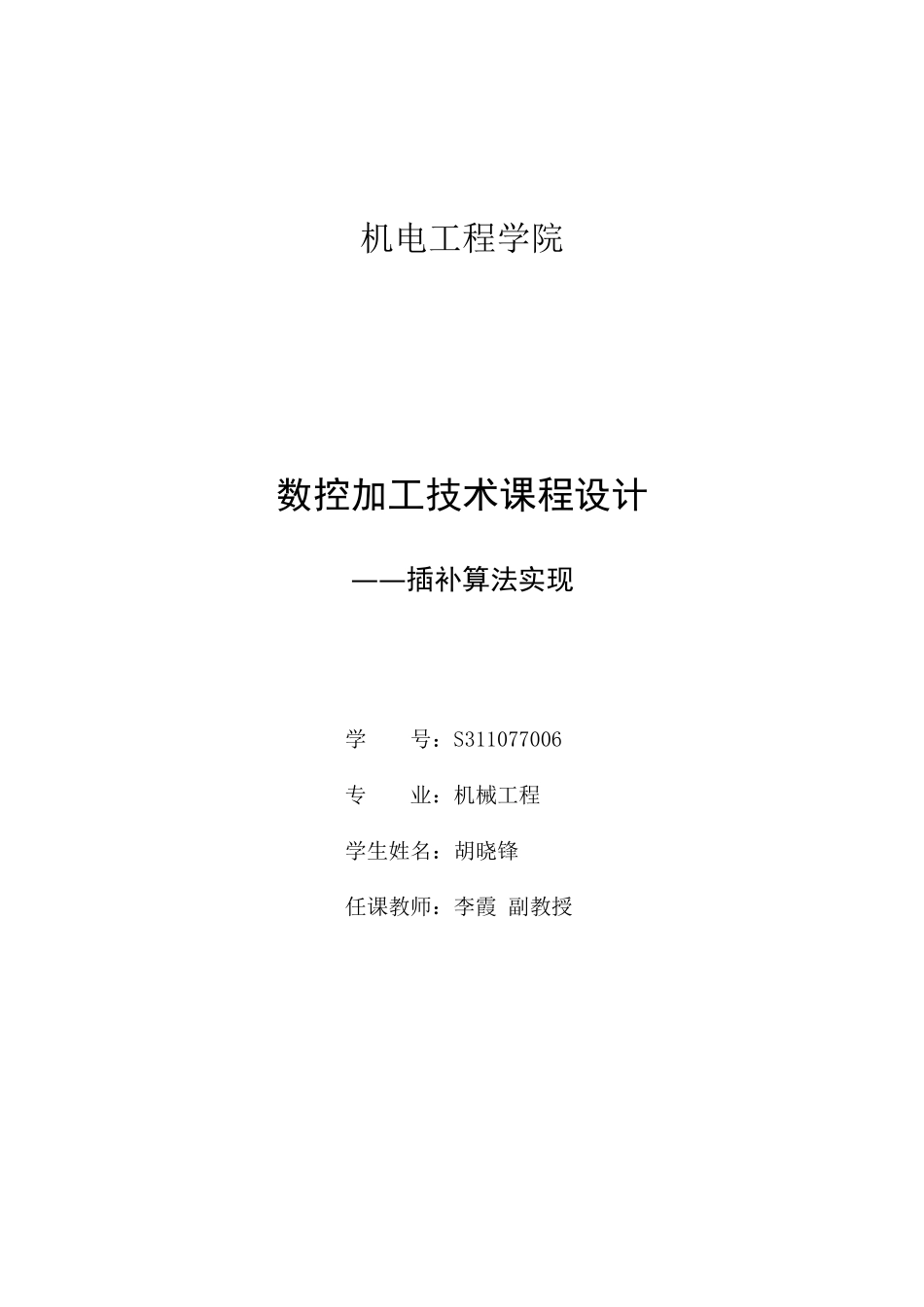

机电工程学院数控加工技术课程设计——插补算法实现学号：S311077006专业：机械工程学生姓名：胡晓锋任课教师：李霞副教授2011年4月基于PC的圆弧曲线加减速算法实现插补算法一直以来就是数控系统中的核心技术。从数控系统的原理来说，插补的本质问题就是对任意曲线进行分解，成为若干段微小的曲线，当对曲线的分解达到无穷级时，每一段曲线便成为微小的直线段。然后利用与相应微小曲线相类似的直线段代替，通过控制刀具按直线段行走进行加工，完成为整个曲线的插补运算加工。实际问题中不可能对任意曲线的分解达到无穷，因此总是存在相应的误差。然而在实际运用中对误差的容忍度有限，因此只需在满足精度的情况下进行曲线的分解。对曲线的分解过程即是将其坐标点进行密化，不但要保证精度，还需要在极短的时间内完成。受现代技术的限制，这一过程目前还存在一定的问题。由此而产生的对插补算法的研究也一直没有停止过，从经典的逐点比较法到现在的自由曲面直接插补法，各种算法层出不穷。本次对圆弧的插补算法是基于PC技术的算法，利用MATLAB软件编写相应的插补程序，实现对插补轨迹的模拟与分析。一、问题描述本次设计针对圆弧曲线进行插补，采用加减速的方式完成刀具的行走过程。根据数据采样插补原理，实现数控轨迹的密化。本次插补的难点在于对刀具行走轨迹的自动加减速进行控制，由控制器发出相应指令，当刀具以不同速度运行到不同位置时，能够根据当前的状态判断下一个插补周期需要的状态，从而连续平滑的完成插补过程。二、速度曲线的数学表达式刀具在进行插补时的速度应该是一个加速-匀速-减速的过程，各个过程与时间的关系应该由相应的加速度来控制。因此曲线的形状呈现一定的抛物线形。另初始进给速度为F1，末端进给速度为F2，指令速度为F，当前速度为V，减速距离为S，当前距离为CS，n为插补周期个数，t为当前时刻。则速度的数学表达式如下：(F1S)，起始时刀具加速运动。F1=F/2,加速度为；(F1>=F)&&(CS>10)，刀具做匀速运动。(F1>=F)&&(CS=F/2，加速度为。其速度曲线如图2.1所示。图2.1圆弧插补速度曲线三、插补轨迹的数学表达式本次插补对象为圆弧，因此其数学表达式为(3-1)这里对圆弧第一象限部分进行插补，利用MATLAB软件进行图形绘制，这里令圆直径为50，其M函数如下：x1=50;y1=0;x2=0;y2=50;r=50;i=0:pi/20:1/2*piplot(r*cos(i),r*sin(i));其圆弧轨迹如图3.1所示。图3.1圆弧轨迹四、插补原理设被插补圆弧如图4.1所示，其半径为R，圆心位于坐标原点O，端点为A和C。根据采样插补原理，圆弧插补的任务是，沿给定的圆弧轨迹在两端点之间进行坐标密化，并使插补点之间的距离满足速度和精度要求。根据图中关系，位于圆弧轨迹上的插补点坐标可按下式求得：(4-1)这样，根据进给方向、进给速度和精度要求控制的增加或减少，即可控制懂点沿圆弧轨迹逆时针或顺时针运动，从而实现逆圆或顺圆插补。图4.1圆弧插补原理由于式(4-1)就是圆弧的参数方程，因此可确保其计算的插补点位于圆弧指令轨迹上。剩下的问题是，如何使插补速度和逼近误差满足要求，为此采取以下措施。(1)速度控制由图3可知，两相邻插补点对应的位置角有以下关系：(4-2)式中为步距角(插补直线段对应的圆心角)。如果对步距角进行控制，使其满足(4-3)式中为进给速度()；为插补周期()。则可使插补误差的运动速度满足给定的进给速度。(2)误差控制为满足误差的要求，可按给定的允许误差对进行约束控制，使其最大值满足(4-4)式中为所允许的最大径向误差。这样，实际运行过程中各种若，则按式(4-3)求出的进行插补运算，否则按进行插补运算。因为式(4-4)的计算可在预处理阶段完成，所以上述误差控制不会影响插补的实时性。五、柔性加减速控制为充分利用机床的有效工作行程，要求机床运动具有极短的加减速过渡过程。而仅从时间上去考虑缩短过渡过程，而不对机床的加减速动态过程进行合理的控制，必将给击穿钢结构带来很大的冲击。为解决问题，一方面要求数控系统能因机而异，另一方面需在控制系统中采用特殊方法来实现这种动态规律。显然，传统数控...
