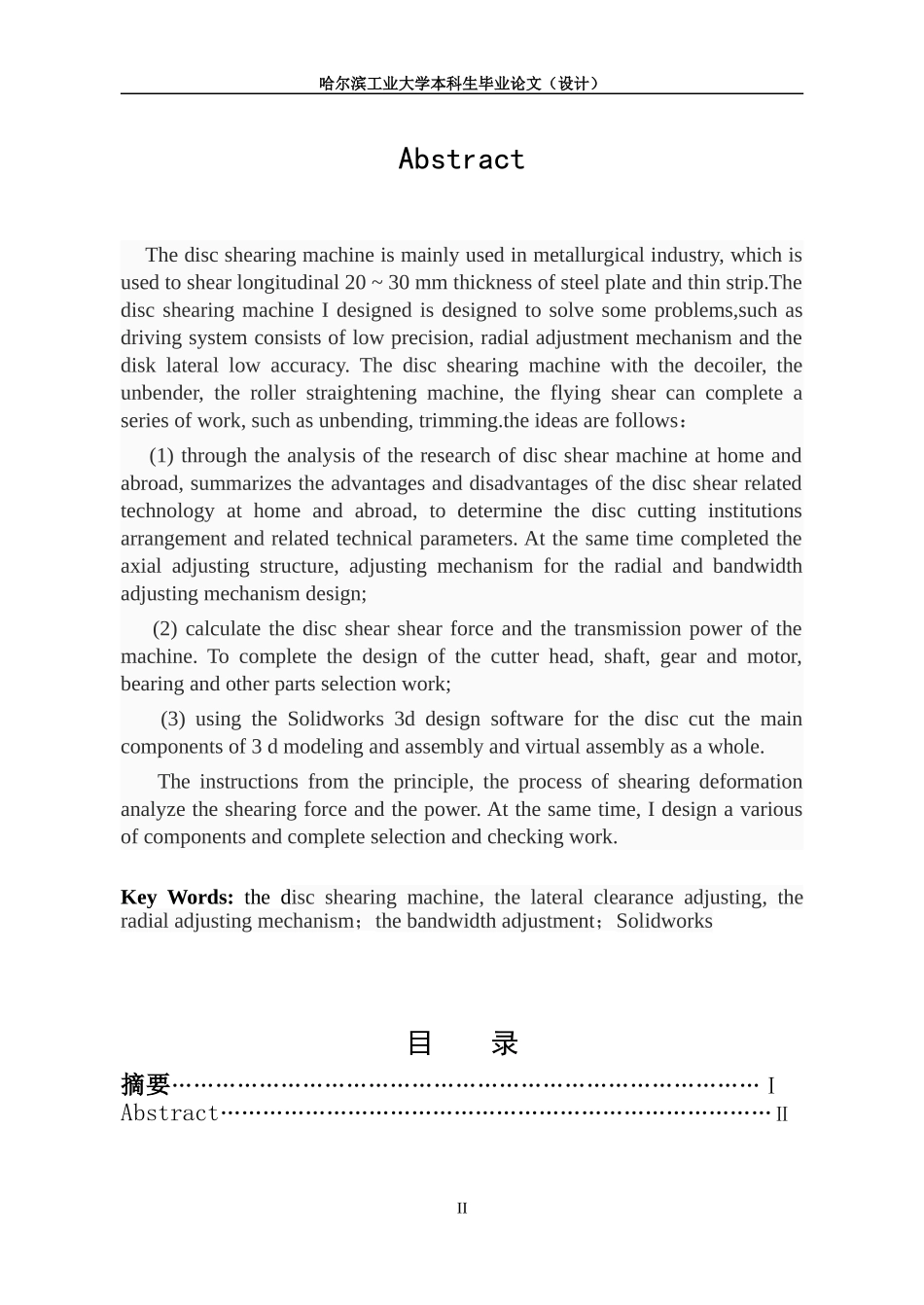

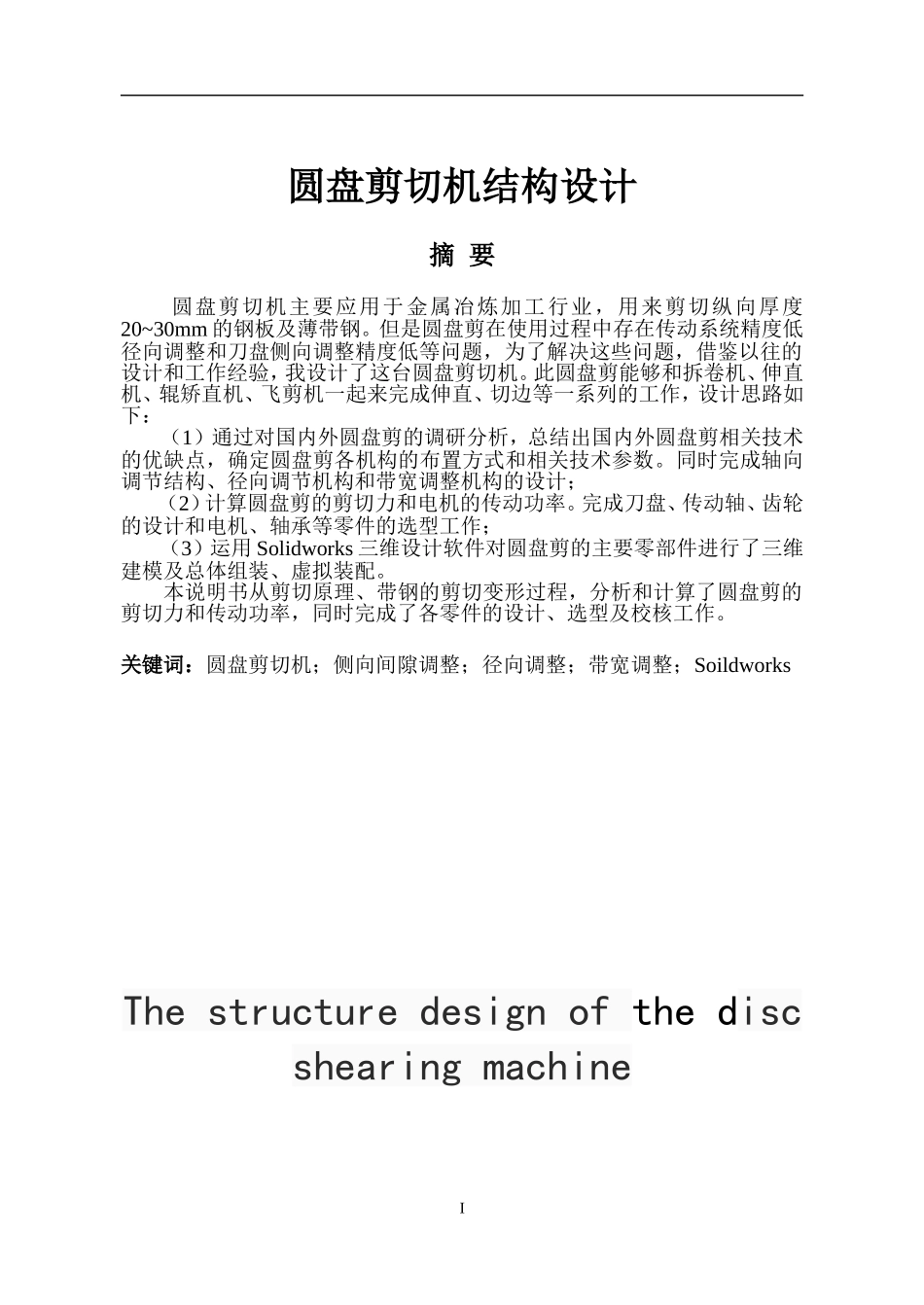

I圆盘剪切机结构设计摘要圆盘剪切机主要应用于金属冶炼加工行业，用来剪切纵向厚度20~30mm的钢板及薄带钢。但是圆盘剪在使用过程中存在传动系统精度低径向调整和刀盘侧向调整精度低等问题，为了解决这些问题，借鉴以往的设计和工作经验，我设计了这台圆盘剪切机。此圆盘剪能够和拆卷机、伸直机、辊矫直机、飞剪机一起来完成伸直、切边等一系列的工作，设计思路如下：（1）通过对国内外圆盘剪的调研分析，总结出国内外圆盘剪相关技术的优缺点，确定圆盘剪各机构的布置方式和相关技术参数。同时完成轴向调节结构、径向调节机构和带宽调整机构的设计；（2）计算圆盘剪的剪切力和电机的传动功率。完成刀盘、传动轴、齿轮的设计和电机、轴承等零件的选型工作；（3）运用Solidworks三维设计软件对圆盘剪的主要零部件进行了三维建模及总体组装、虚拟装配。本说明书从剪切原理、带钢的剪切变形过程，分析和计算了圆盘剪的剪切力和传动功率，同时完成了各零件的设计、选型及校核工作。关键词：圆盘剪切机；侧向间隙调整；径向调整；带宽调整；SoildworksThestructuredesignofthediscshearingmachineII哈尔滨工业大学本科生毕业论文（设计）AbstractThediscshearingmachineismainlyusedinmetallurgicalindustry,whichisusedtoshearlongitudinal20~30mmthicknessofsteelplateandthinstrip.ThediscshearingmachineIdesignedisdesignedtosolvesomeproblems,suchasdrivingsystemconsistsoflowprecision,radialadjustmentmechanismandthedisklaterallowaccuracy.Thediscshearingmachinewiththedecoiler,theunbender,therollerstraighteningmachine,theflyingshearcancompleteaseriesofwork,suchasunbending,trimming.theideasarefollows：(1)throughtheanalysisoftheresearchofdiscshearmachineathomeandabroad,summarizestheadvantagesanddisadvantagesofthediscshearrelatedtechnologyathomeandabroad,todeterminethedisccuttinginstitutionsarrangementandrelatedtechnicalparameters.Atthesametimecompletedtheaxialadjustingstructure,adjustingmechanismfortheradialandbandwidthadjustingmechanismdesign;(2)calculatethediscshearshearforceandthetransmissionpowerofthemachine.Tocompletethedesignofthecutterhead,shaft,gearandmotor,bearingandotherpartsselectionwork;(3)usingtheSolidworks3ddesignsoftwareforthedisccutthemaincomponentsof3dmodelingandassemblyandvirtualassemblyasawhole.Theinstructionsfromtheprinciple,theprocessofshearingdeformationanalyzetheshearingforceandthepower.Atthesametime,Idesignavariousofcomponentsandcompleteselectionandcheckingwork.KeyWords:thediscshearingmachine,thelateralclearanceadjusting,theradialadjustingmechanism；thebandwidthadjustment；Solidworks目录摘要………………………………………………………………………ⅠAbstract……………………………………………………………………ⅡIII哈尔滨工业大学本科生毕业论文（设计）1．绪论…………………………………………………………………………11．1课题背景及研究的目的和意义………………………………………11．2圆盘剪切机的发展状况………………………………………………11．2．1圆盘剪切机的发展…………………………………………11．2．2圆盘剪切机的分类…………………………………………21．2．3圆盘剪切机的研究…………………………………………31．3本文主要研究内容……………………………………………………42．设计方案的选择和评述……………………………………………………52．1引言…………………………………………………………………52．2设计方案的选择……………………………………………………52．3设计方案的评述……………………………………………………62．4方案设计…………………………………………………………62．4．1传动机构的设计……………………………………………62．4．2驱动方式的设计……………………………………………62．...
