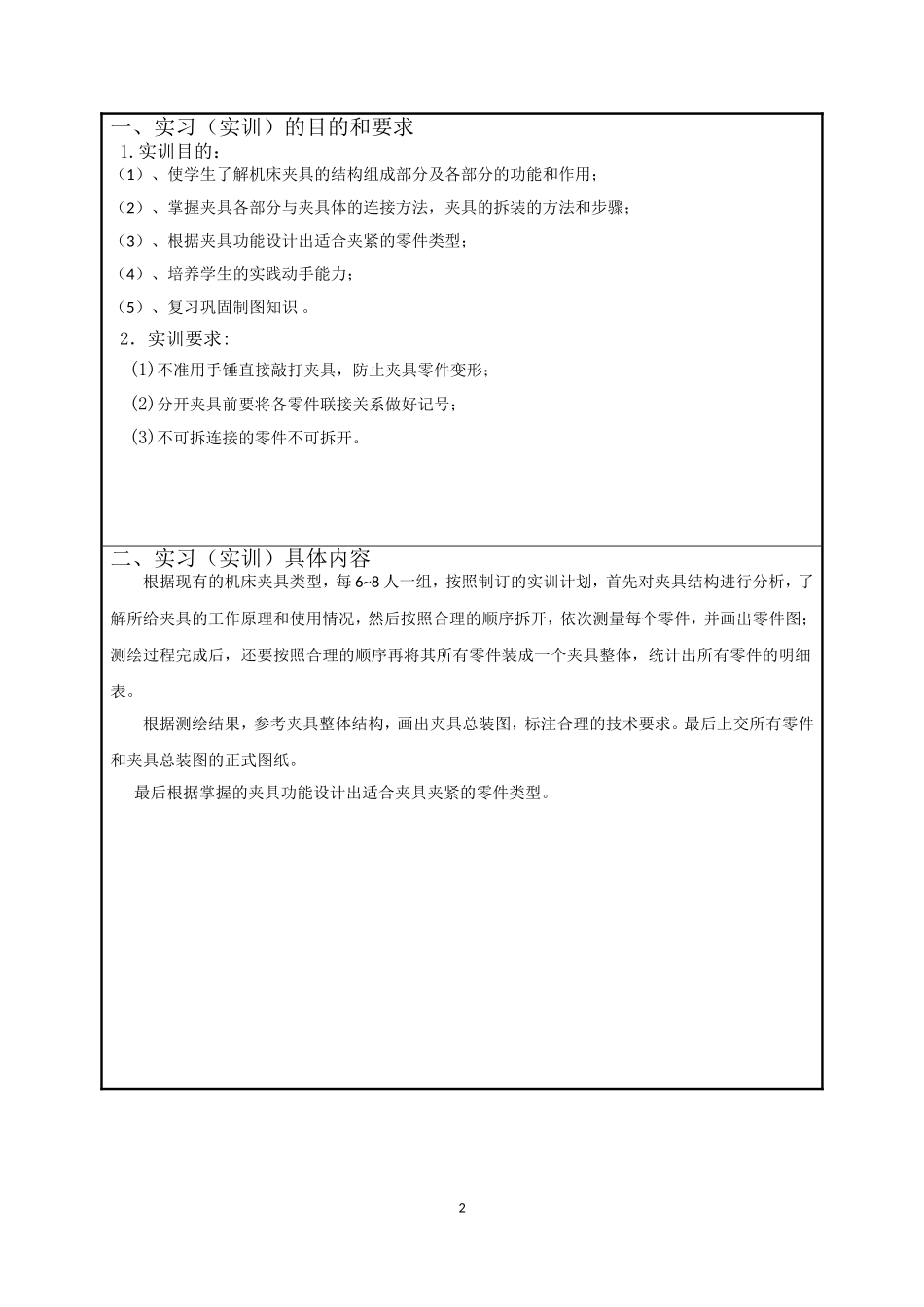

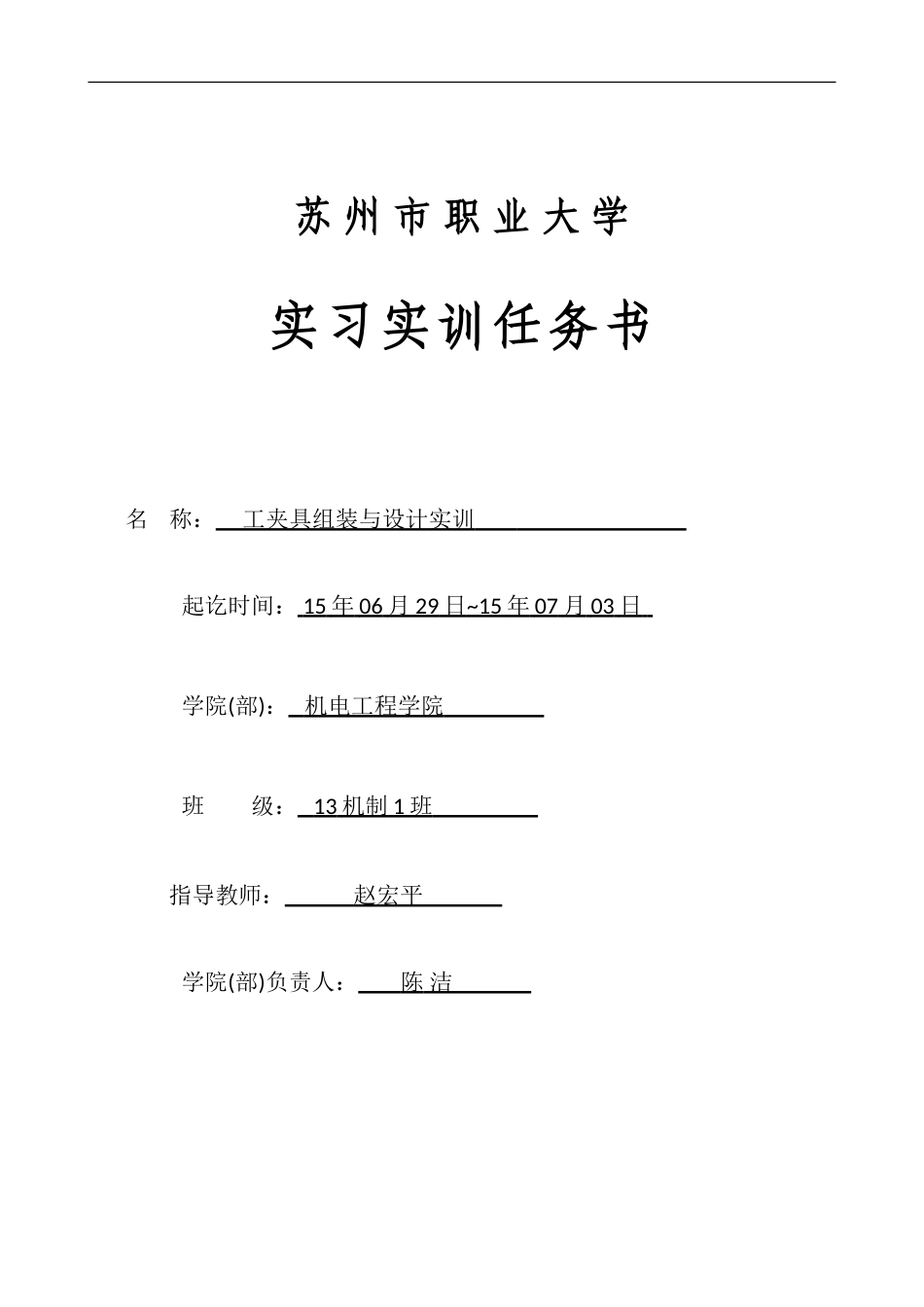

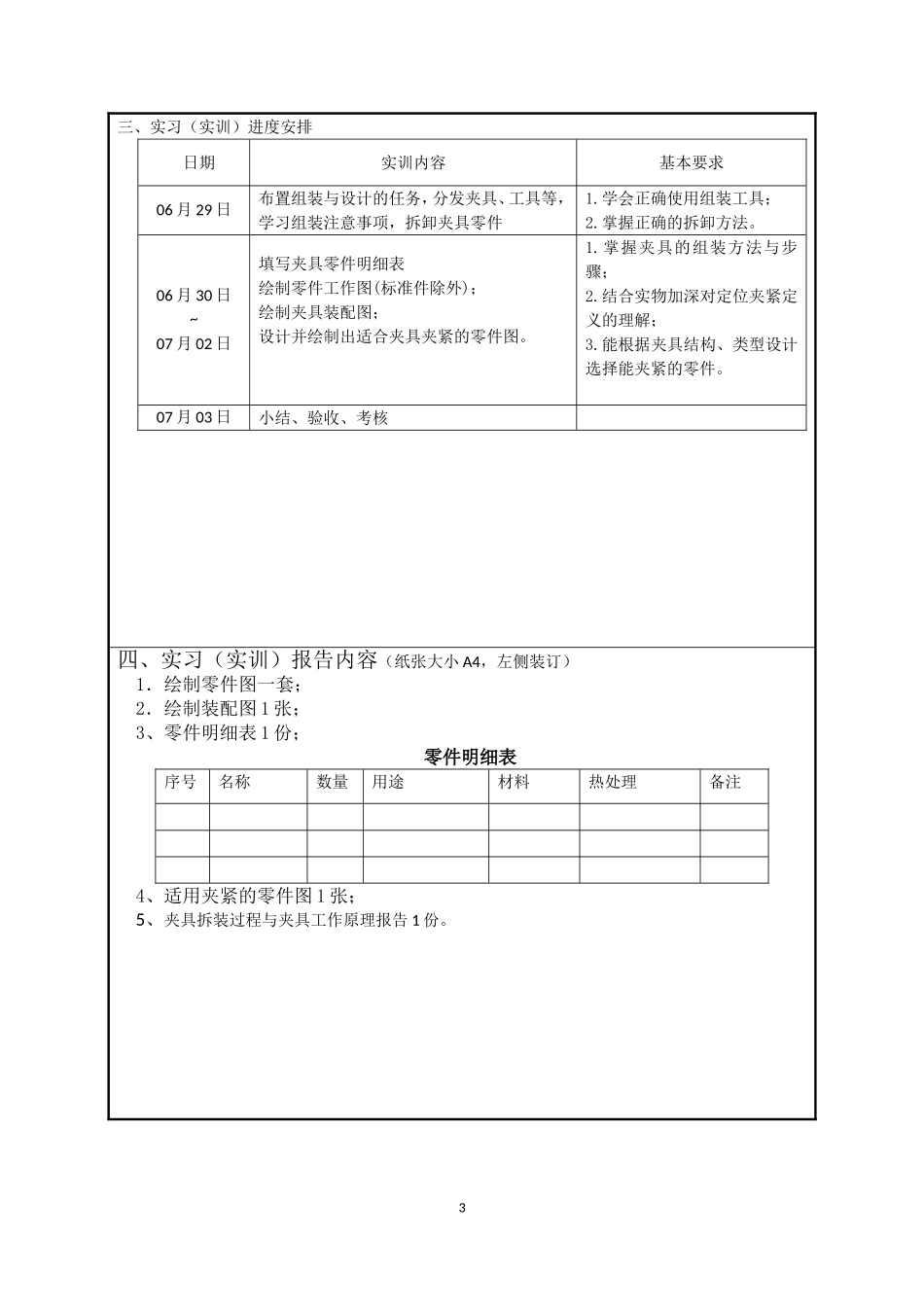

苏州市职业大学实习实训任务书名称：工夹具组装与设计实训起讫时间：15年06月29日~15年07月03日学院(部)：机电工程学院班级：13机制1班指导教师：赵宏平学院(部)负责人：陈洁一、实习（实训）的目的和要求1.实训目的：（1）、使学生了解机床夹具的结构组成部分及各部分的功能和作用；（2）、掌握夹具各部分与夹具体的连接方法，夹具的拆装的方法和步骤；（3）、根据夹具功能设计出适合夹紧的零件类型；（4）、培养学生的实践动手能力；（5）、复习巩固制图知识。2．实训要求:(1)不准用手锤直接敲打夹具，防止夹具零件变形；(2)分开夹具前要将各零件联接关系做好记号；(3)不可拆连接的零件不可拆开。二、实习（实训）具体内容根据现有的机床夹具类型，每6~8人一组，按照制订的实训计划，首先对夹具结构进行分析，了解所给夹具的工作原理和使用情况，然后按照合理的顺序拆开，依次测量每个零件，并画出零件图；测绘过程完成后，还要按照合理的顺序再将其所有零件装成一个夹具整体，统计出所有零件的明细表。根据测绘结果，参考夹具整体结构，画出夹具总装图，标注合理的技术要求。最后上交所有零件和夹具总装图的正式图纸。最后根据掌握的夹具功能设计出适合夹具夹紧的零件类型。2三、实习（实训）进度安排日期实训内容基本要求06月29日布置组装与设计的任务，分发夹具、工具等，学习组装注意事项，拆卸夹具零件1.学会正确使用组装工具；2.掌握正确的拆卸方法。06月30日~07月02日填写夹具零件明细表绘制零件工作图(标准件除外)；绘制夹具装配图；设计并绘制出适合夹具夹紧的零件图。1.掌握夹具的组装方法与步骤；2.结合实物加深对定位夹紧定义的理解；3.能根据夹具结构、类型设计选择能夹紧的零件。07月03日小结、验收、考核四、实习（实训）报告内容（纸张大小A4，左侧装订）1．绘制零件图一套；2．绘制装配图1张；3、零件明细表1份；零件明细表序号名称数量用途材料热处理备注4、适用夹紧的零件图1张；5、夹具拆装过程与夹具工作原理报告1份。3苏州市职业大学校内实习实训报告名称工夹具组装与设计实训2015年06月29日至2015年07月03日共1周学院(部)机电工程学院班级13机制1班姓名胡瑞瑞学号135301114指导教师赵宏平56实习实训报告目录一、前言..............................................................................................................................61.机床夹具的基本概念......................................................................................................62.工件在夹具中的定位夹紧...............................................................................................63.夹具组装注意事项..........................................................................................................6二、圆盘式车床夹具的拆卸和组装...................................................................................71、夹具体............................................................................................................................72、定位板............................................................................................................................73、定位块............................................................................................................................84、滑座................................................................................................................................85、卡爪................................................................................................................................96、螺钉..............................................................................................................................107、螺盖......................................................................................................
