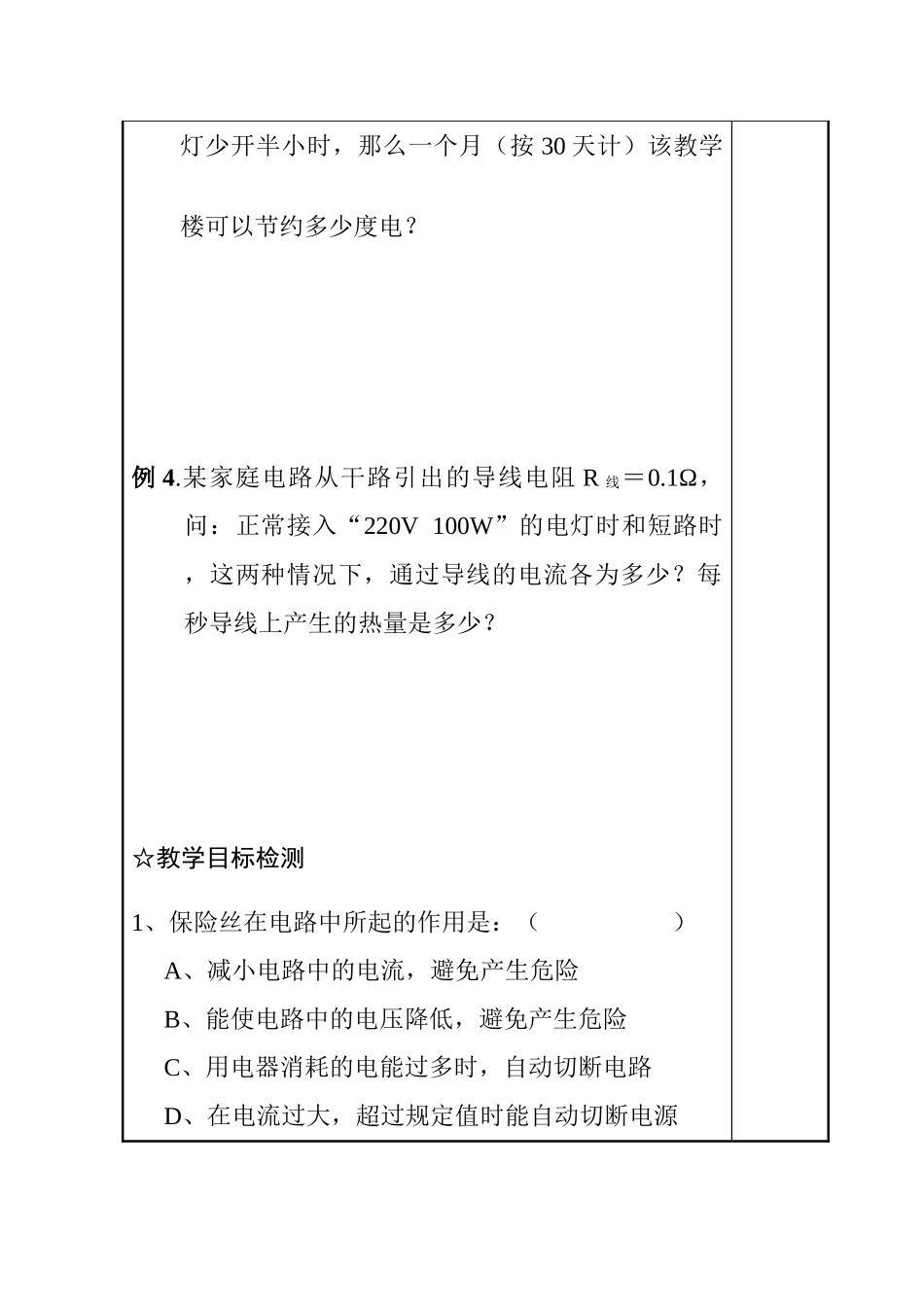

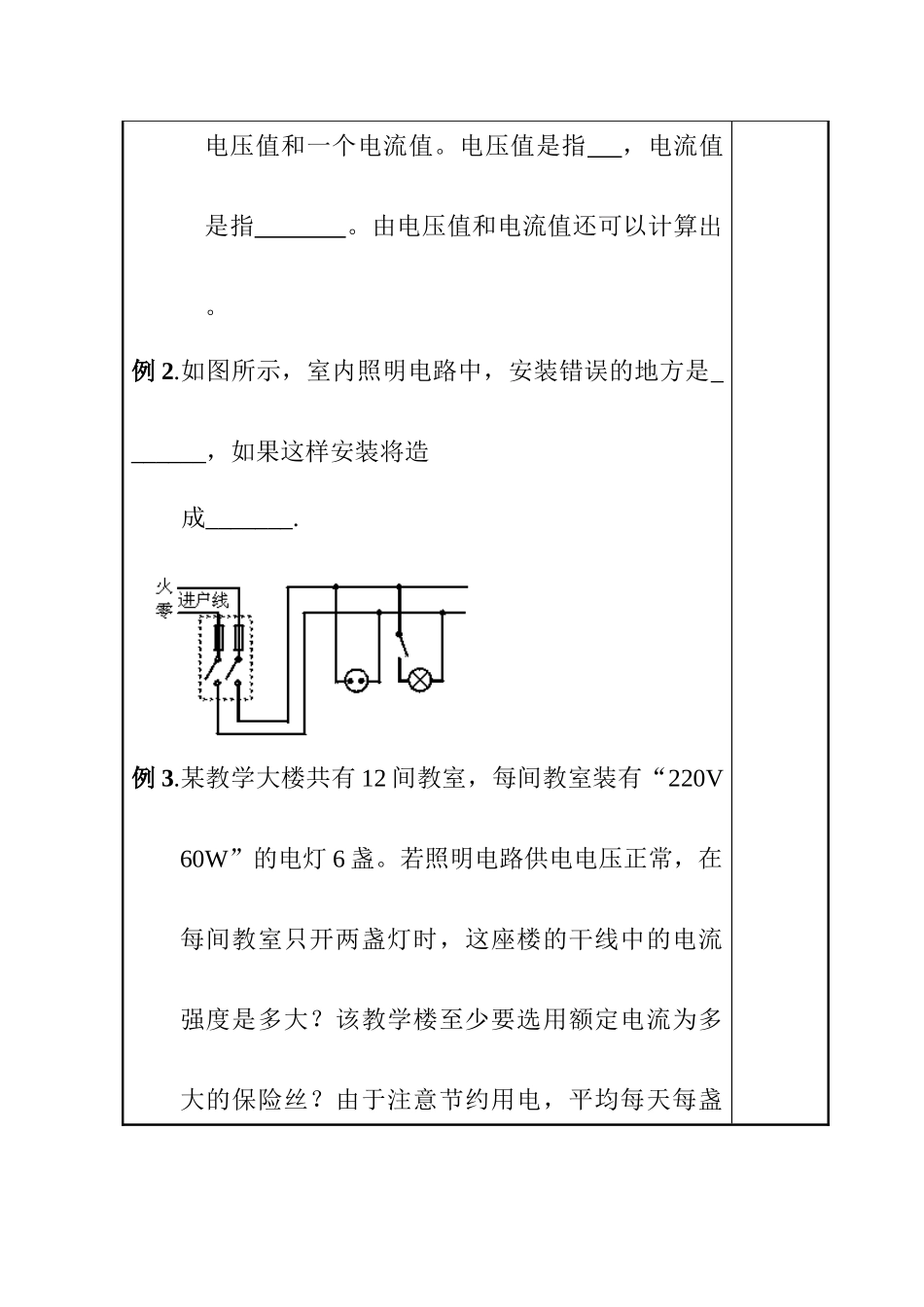

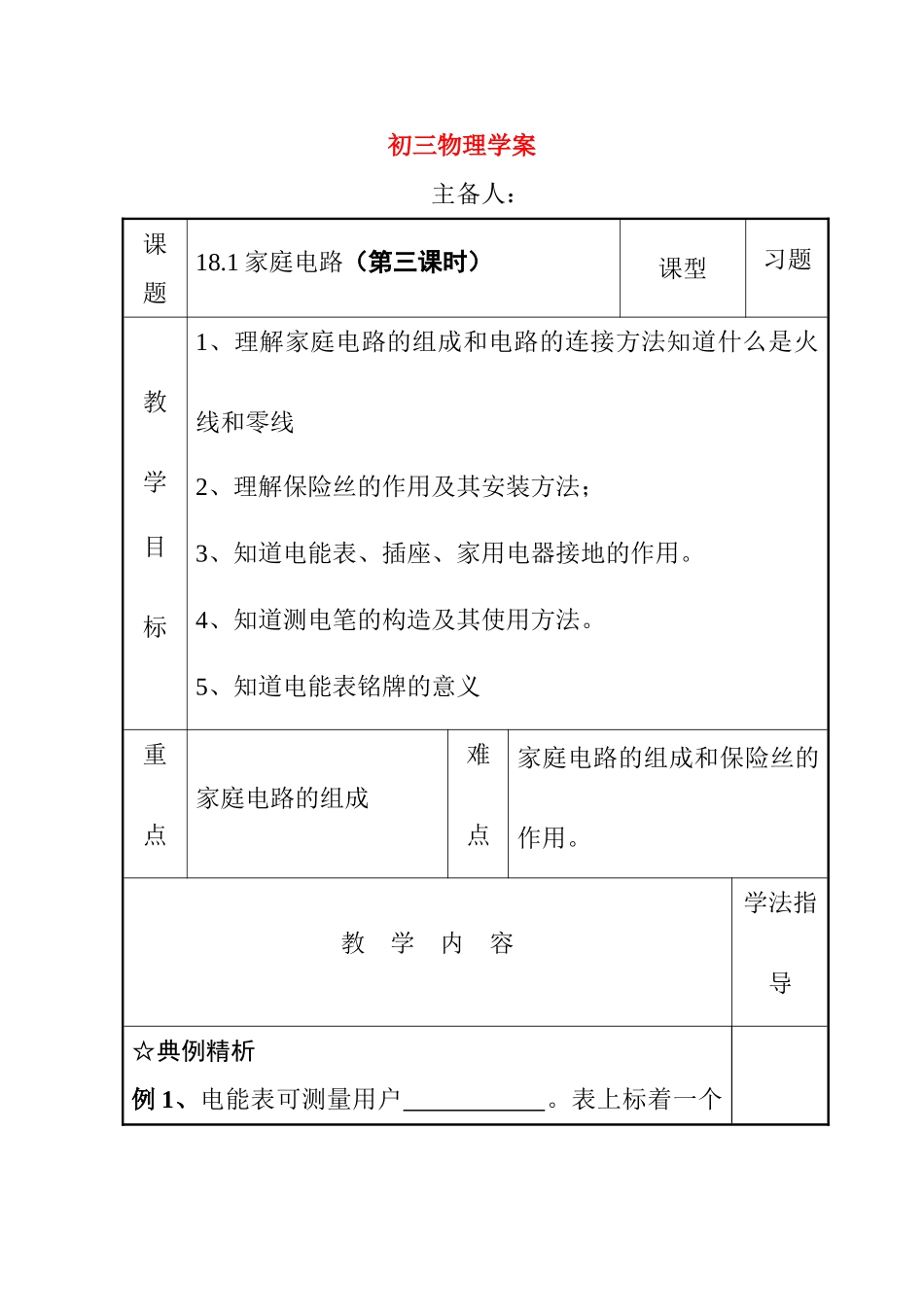

初三物理学案主备人：课题18.1家庭电路（第三课时）课型习题教学目标1、理解家庭电路的组成和电路的连接方法知道什么是火线和零线2、理解保险丝的作用及其安装方法；3、知道电能表、插座、家用电器接地的作用。4、知道测电笔的构造及其使用方法。5、知道电能表铭牌的意义重点家庭电路的组成难点家庭电路的组成和保险丝的作用。教学内容学法指导☆典例精析例1、电能表可测量用户。表上标着一个电压值和一个电流值。电压值是指，电流值是指。由电压值和电流值还可以计算出。例2.如图所示，室内照明电路中，安装错误的地方是_______，如果这样安装将造成_______.例3.某教学大楼共有12间教室，每间教室装有“220V60W”的电灯6盏。若照明电路供电电压正常，在每间教室只开两盏灯时，这座楼的干线中的电流强度是多大？该教学楼至少要选用额定电流为多大的保险丝？由于注意节约用电，平均每天每盏灯少开半小时，那么一个月（按30天计）该教学楼可以节约多少度电？例4.某家庭电路从干路引出的导线电阻R线＝0.1Ω，问：正常接入“220V100W”的电灯时和短路时，这两种情况下，通过导线的电流各为多少？每秒导线上产生的热量是多少？☆教学目标检测1、保险丝在电路中所起的作用是：（）A、减小电路中的电流，避免产生危险B、能使电路中的电压降低，避免产生危险C、用电器消耗的电能过多时，自动切断电路D、在电流过大，超过规定值时能自动切断电源2、某家庭电路由使用的电灯和家用电器的情况而变化，引起电路中总电阻的变化情况是（）A、使用的灯和家用电器越多，总电阻越小B、使用的灯和家用电器越多，总电阻越大C、只有一盏灯亮时，总电阻最小D、所有用电器不工作时总电阻为零3、某舰艇电能表上标有“220V10A”，则该天路中允许使用的用电器的总功率是多少瓦？若电路中现有25W灯泡8盏，800W的电烤箱一台，还有500W的电饭锅一只，这些用电器能否同时使用？4.任何一个家用电器的通断都影响其它家用电器，因此家用电器要并联接入电路中，控制电流通断的电键应该和被控制的家用电器联，起到及时或电路的作用。5.家庭电路两根电源线，一根叫零线，零线和大地之间的电压是伏特；另一根叫火线，火线和零线之间有伏特的电压，火线和地之间也有伏特的电压。6.为了测量用户在一定时间内消耗的电能，在家庭电路的路上应安装表。7.短路就是电流没有经过而构成通路。如图1所示，B、D间绝缘皮破损使两根导线直接接通，绝大部分电流经过间的导线，可以认为没有电流经过，造成电路中过大而形成短路。8.一只标有“220V2.5A”的电能表，可以用在最大功率是瓦特的家庭电路中，如果同时使用的家用电器的总电功率超过这个值，将会发生甚至电能表。9.保险丝是用电阻率较，熔点较的合金线制成的。当电路中有过大的时，能产生足够的热量，而迅速，才能起到电路的作用。10、某电能表上标着“220V3A”字样，电路中接入40W电灯5盏，70W彩电一台，100W电冰箱一台，500W电热器一个，这些用电器同时使用，电能表还能安全工作吗？学后反思我的收获：我的不足：
