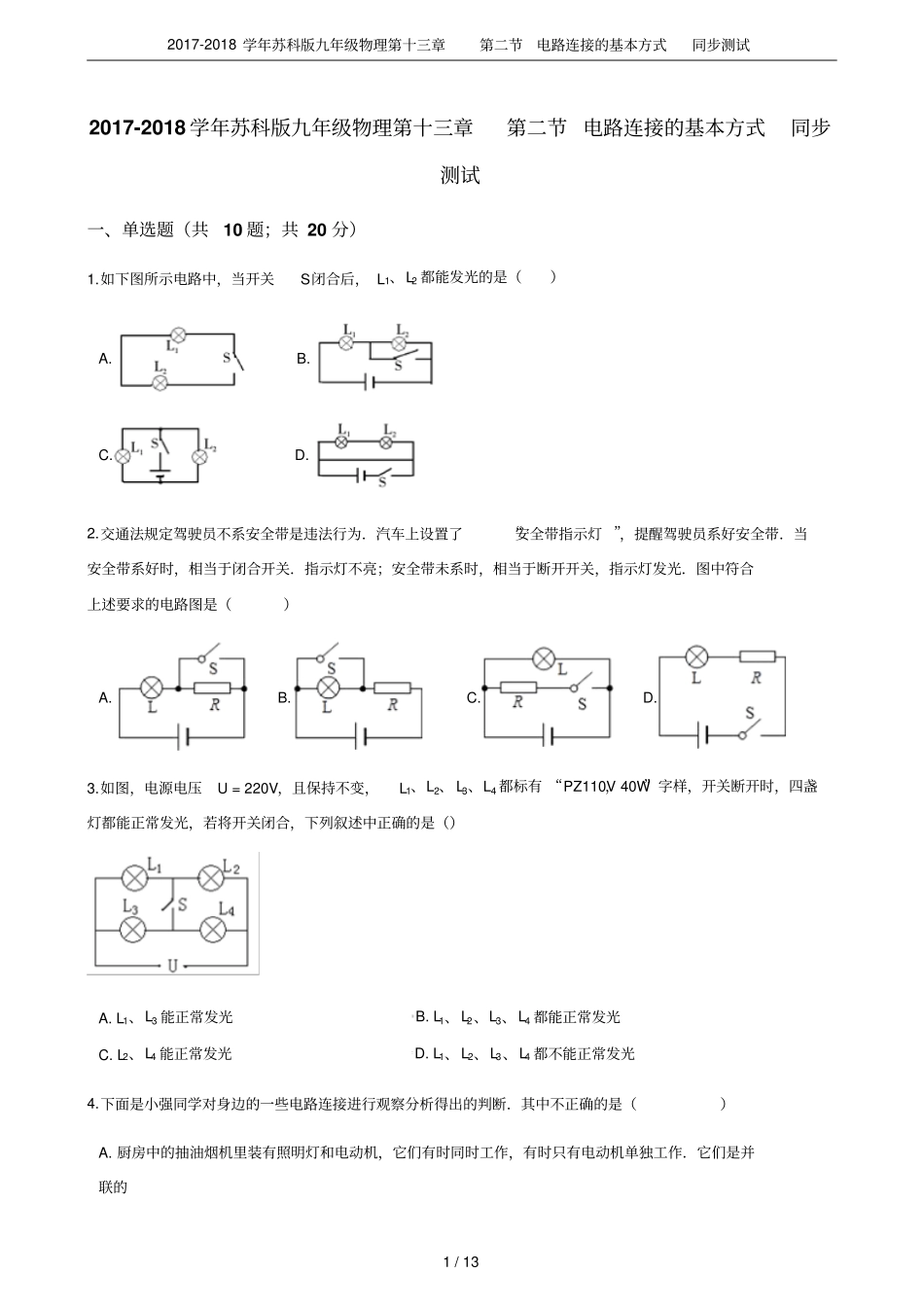

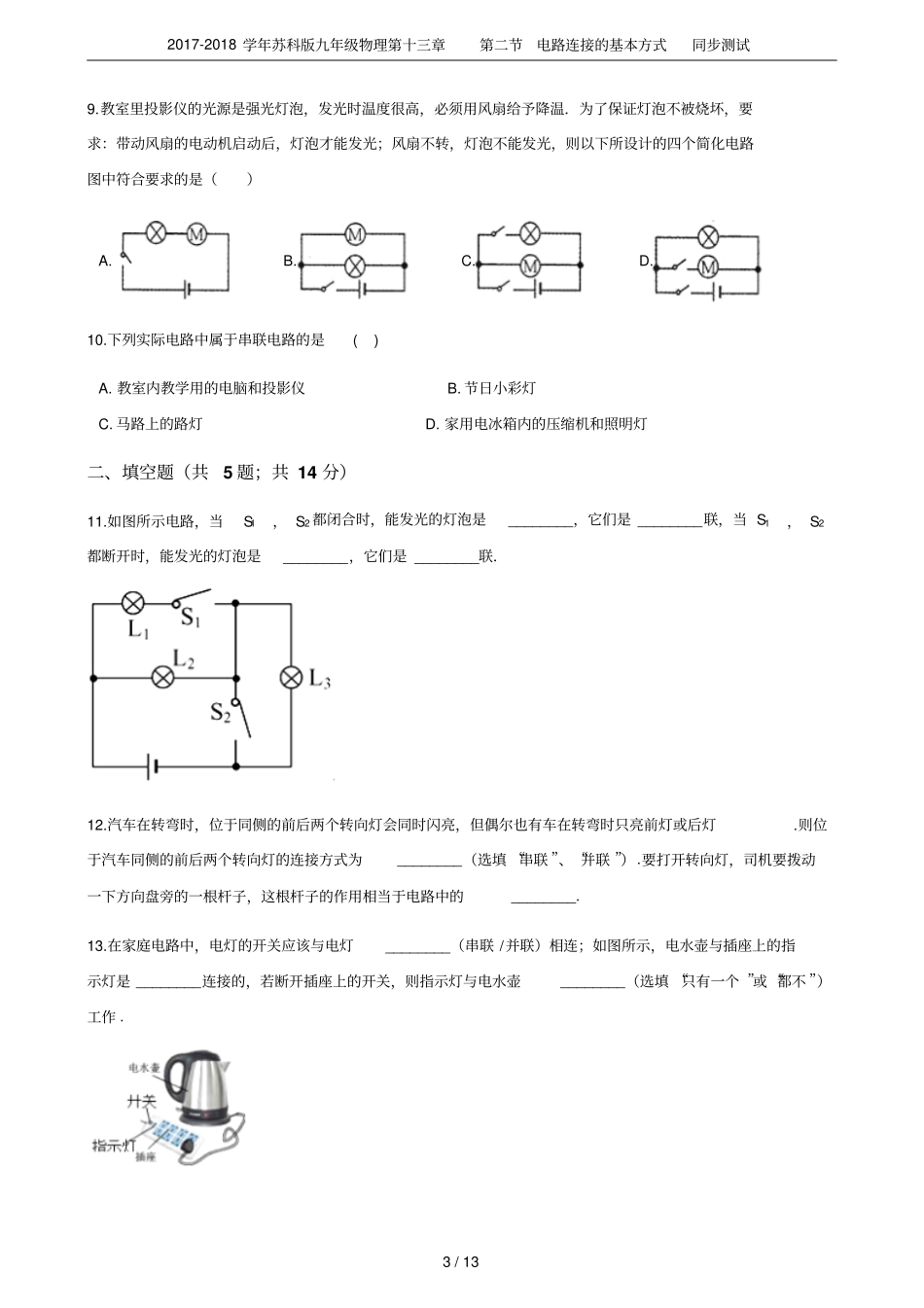

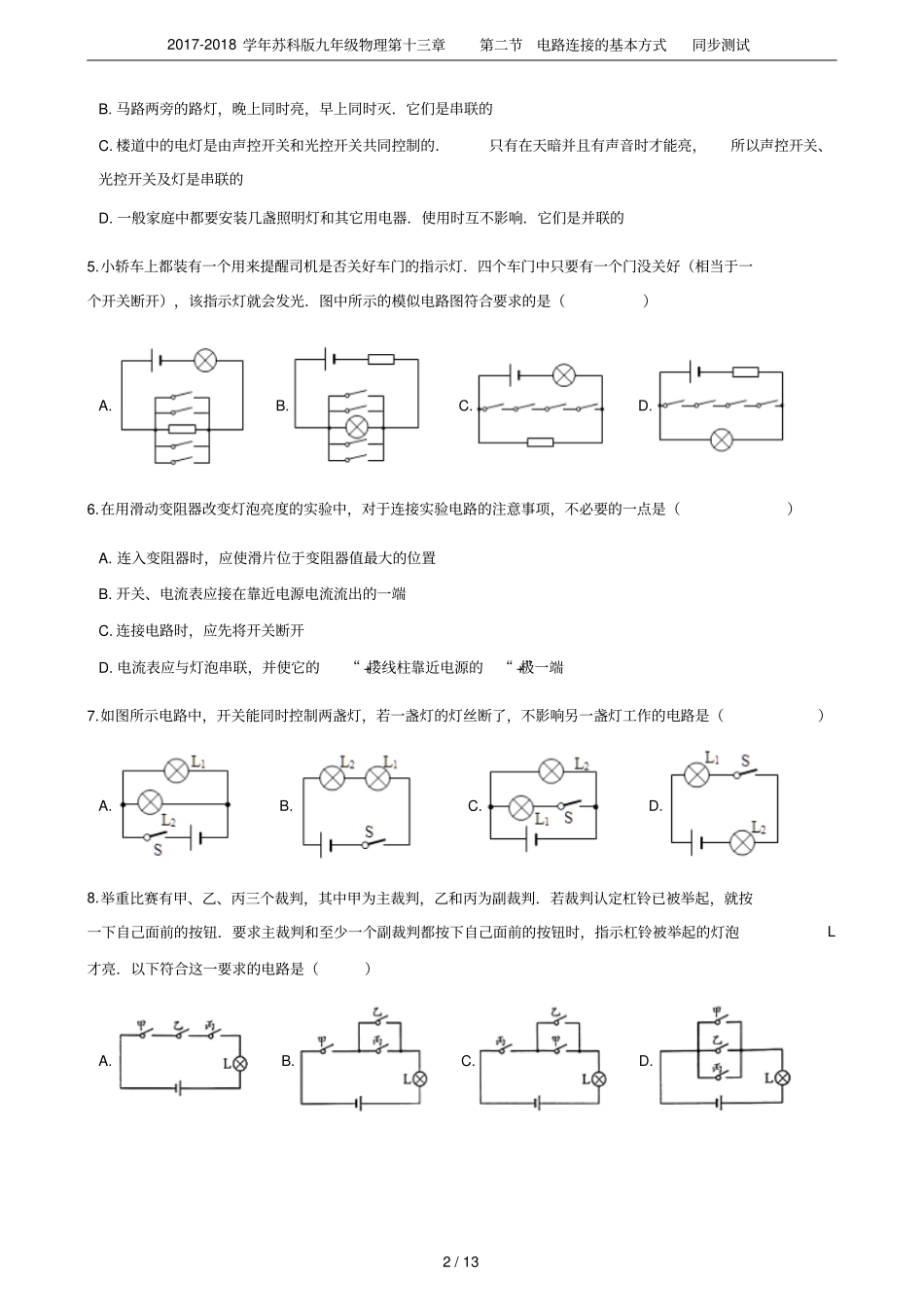

2017-2018学年苏科版九年级物理第十三章第二节电路连接的基本方式同步测试1/132017-2018学年苏科版九年级物理第十三章第二节电路连接的基本方式同步测试一、单选题（共10题；共20分）1.如下图所示电路中，当开关S闭合后，L1、L2都能发光的是（）A.B.C.D.2.交通法规定驾驶员不系安全带是违法行为．汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关．指示灯不亮；安全带未系时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是（）A.B.C.D.3.如图，电源电压U=220V，且保持不变，L1、L2、L3、L4都标有“PZ110V，40W”字样，开关断开时，四盏灯都能正常发光，若将开关闭合，下列叙述中正确的是（）A.L1、L3能正常发光B.L1、L2、L3、L4都能正常发光C.L2、L4能正常发光D.L1、L2、L3、L4都不能正常发光4.下面是小强同学对身边的一些电路连接进行观察分析得出的判断．其中不正确的是（）A.厨房中的抽油烟机里装有照明灯和电动机，它们有时同时工作，有时只有电动机单独工作．它们是并联的2017-2018学年苏科版九年级物理第十三章第二节电路连接的基本方式同步测试2/13B.马路两旁的路灯，晚上同时亮，早上同时灭．它们是串联的C.楼道中的电灯是由声控开关和光控开关共同控制的．只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D.一般家庭中都要安装几盏照明灯和其它用电器．使用时互不影响．它们是并联的5.小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关好（相当于一个开关断开），该指示灯就会发光．图中所示的模似电路图符合要求的是（）A.B.C.D.6.在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点是（）A.连入变阻器时，应使滑片位于变阻器值最大的位置B.开关、电流表应接在靠近电源电流流出的一端C.连接电路时，应先将开关断开D.电流表应与灯泡串联，并使它的“+”接线柱靠近电源的“+”极一端7.如图所示电路中，开关能同时控制两盏灯，若一盏灯的灯丝断了，不影响另一盏灯工作的电路是（）A.B.C.D.8.举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己面前的按钮．要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（）A.B.C.D.2017-2018学年苏科版九年级物理第十三章第二节电路连接的基本方式同步测试3/139.教室里投影仪的光源是强光灯泡，发光时温度很高，必须用风扇给予降温．为了保证灯泡不被烧坏，要求：带动风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光，则以下所设计的四个简化电路图中符合要求的是（）A.B.C.D.10.下列实际电路中属于串联电路的是()A.教室内教学用的电脑和投影仪B.节日小彩灯C.马路上的路灯D.家用电冰箱内的压缩机和照明灯二、填空题（共5题；共14分）11.如图所示电路，当S1，S2都闭合时，能发光的灯泡是________，它们是________联，当S1，S2都断开时，能发光的灯泡是________，它们是________联．12.汽车在转弯时，位于同侧的前后两个转向灯会同时闪亮，但偶尔也有车在转弯时只亮前灯或后灯.则位于汽车同侧的前后两个转向灯的连接方式为________（选填“串联”、“并联”）.要打开转向灯，司机要拨动一下方向盘旁的一根杆子，这根杆子的作用相当于电路中的________.13.在家庭电路中，电灯的开关应该与电灯________（串联/并联）相连；如图所示，电水壶与插座上的指示灯是________连接的，若断开插座上的开关，则指示灯与电水壶________（选填“只有一个”或“都不”）工作.2017-2018学年苏科版九年级物理第十三章第二节电路连接的基本方式同步测试4/1314.街边的路灯总是同时亮，同时灭，它们是________的，如图所示是一款学校常用的应急照明灯，当外部电路有电时，应急灯不亮，停电时应急灯发光，小李将应急灯中的任意一个灯泡断开，另一个灯泡仍然发光，则应急灯的两个灯泡是________的（均选填串联或并联）．15.如图1所示是小红设计的可以同时测量小灯泡的电流和电压实验的电路图①请参照电路...
