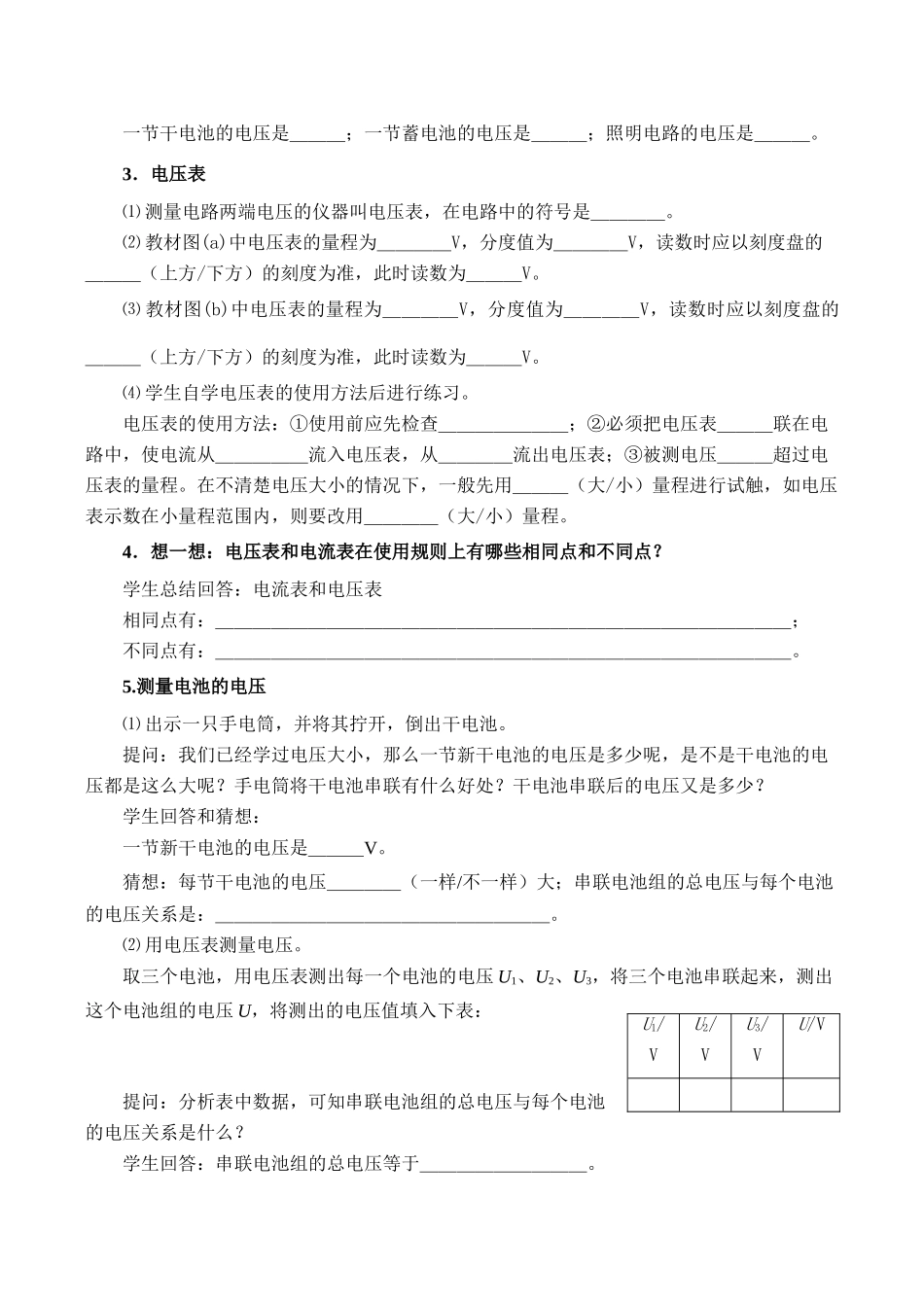

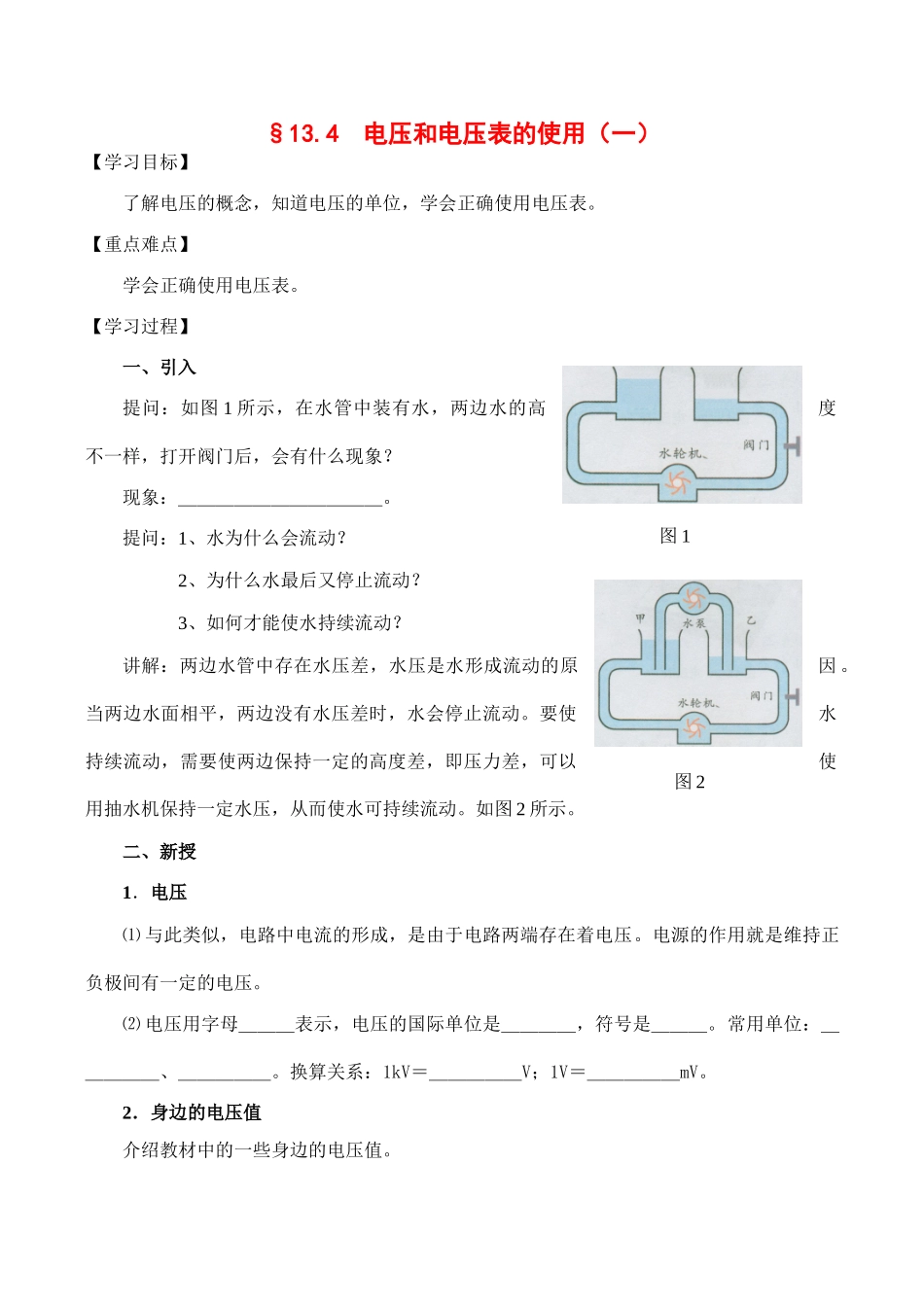

§13.4电压和电压表的使用（一）【学习目标】了解电压的概念，知道电压的单位，学会正确使用电压表。【重点难点】学会正确使用电压表。【学习过程】一、引入提问：如图1所示，在水管中装有水，两边水的高度不一样，打开阀门后，会有什么现象？现象：＿＿＿＿＿＿＿＿＿＿＿。提问：1、水为什么会流动？2、为什么水最后又停止流动？3、如何才能使水持续流动？讲解：两边水管中存在水压差，水压是水形成流动的原因。当两边水面相平，两边没有水压差时，水会停止流动。要使水持续流动，需要使两边保持一定的高度差，即压力差，可以使用抽水机保持一定水压，从而使水可持续流动。如图2所示。二、新授1．电压⑴与此类似，电路中电流的形成，是由于电路两端存在着电压。电源的作用就是维持正负极间有一定的电压。⑵电压用字母＿＿＿表示，电压的国际单位是＿＿＿＿，符号是＿＿＿。常用单位：＿＿＿＿＿、＿＿＿＿＿。换算关系：1kV＝＿＿＿＿＿V；1V＝＿＿＿＿＿mV。2．身边的电压值介绍教材中的一些身边的电压值。图1图2一节干电池的电压是＿＿＿；一节蓄电池的电压是＿＿＿；照明电路的电压是＿＿＿。3．电压表⑴测量电路两端电压的仪器叫电压表，在电路中的符号是＿＿＿＿。⑵教材图(a)中电压表的量程为＿＿＿＿V，分度值为＿＿＿＿V，读数时应以刻度盘的＿＿＿（上方/下方）的刻度为准，此时读数为＿＿＿V。⑶教材图(b)中电压表的量程为＿＿＿＿V，分度值为＿＿＿＿V，读数时应以刻度盘的＿＿＿（上方/下方）的刻度为准，此时读数为＿＿＿V。⑷学生自学电压表的使用方法后进行练习。电压表的使用方法：①使用前应先检查＿＿＿＿＿＿＿；②必须把电压表＿＿＿联在电路中，使电流从＿＿＿＿＿流入电压表，从＿＿＿＿流出电压表；③被测电压＿＿＿超过电压表的量程。在不清楚电压大小的情况下，一般先用＿＿＿（大/小）量程进行试触，如电压表示数在小量程范围内，则要改用＿＿＿＿（大/小）量程。4．想一想：电压表和电流表在使用规则上有哪些相同点和不同点？学生总结回答：电流表和电压表相同点有：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；不同点有：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。5.测量电池的电压⑴出示一只手电筒，并将其拧开，倒出干电池。提问：我们已经学过电压大小，那么一节新干电池的电压是多少呢，是不是干电池的电压都是这么大呢？手电筒将干电池串联有什么好处？干电池串联后的电压又是多少？学生回答和猜想：一节新干电池的电压是＿＿＿V。猜想：每节干电池的电压＿＿＿＿（一样/不一样）大；串联电池组的总电压与每个电池的电压关系是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。⑵用电压表测量电压。取三个电池，用电压表测出每一个电池的电压U1、U2、U3，将三个电池串联起来，测出这个电池组的电压U，将测出的电压值填入下表：提问：分析表中数据，可知串联电池组的总电压与每个电池的电压关系是什么？学生回答：串联电池组的总电压等于＿＿＿＿＿＿＿＿＿。U1/VU2/VU3/VU/V提问：在生活和实验中，为什么常把电池串联成电池组使用？学生回答：把电池串联成电池组使用，可以＿＿＿电池组的电压。三、总结[典型例题]例1．完成下列单位换算：⑴0.5mV＝＿＿＿V＝＿＿＿μV；⑵8×102mV＝＿＿＿kV＝＿＿＿μV。例2．我国照明电路的电压值是（）A．1.5VB．36VC．220VD．380V例3．如图3所示，它是＿＿＿的表盘。如果用A、C接线柱接入电路中，此时的读数是＿＿＿，所选用的量程是＿＿＿，分度值是＿＿＿；如果把A、B接线柱接入电路中，则读数变为＿＿＿，所选用的量程是＿＿＿，分度值是＿＿＿。例4．对电压表的使用方法，下列说法中错误的是（）A．要把电压表与被测电路并联B．在未知电路两端电压的大小时，应选较大量程，并进行试触C．测量前要先检查指针是否对准零刻度D．使用电压表时，绝对不可以直接地把它连在电源两极上例5．关于电流表和电压表的使用，下列说法错误的是（）A．使用前都应检查指针是否指零B．若有两个量程，一般都先用大量程“试触”C．两表都不能将两接线柱直接接到电源的两极上D．接入...
