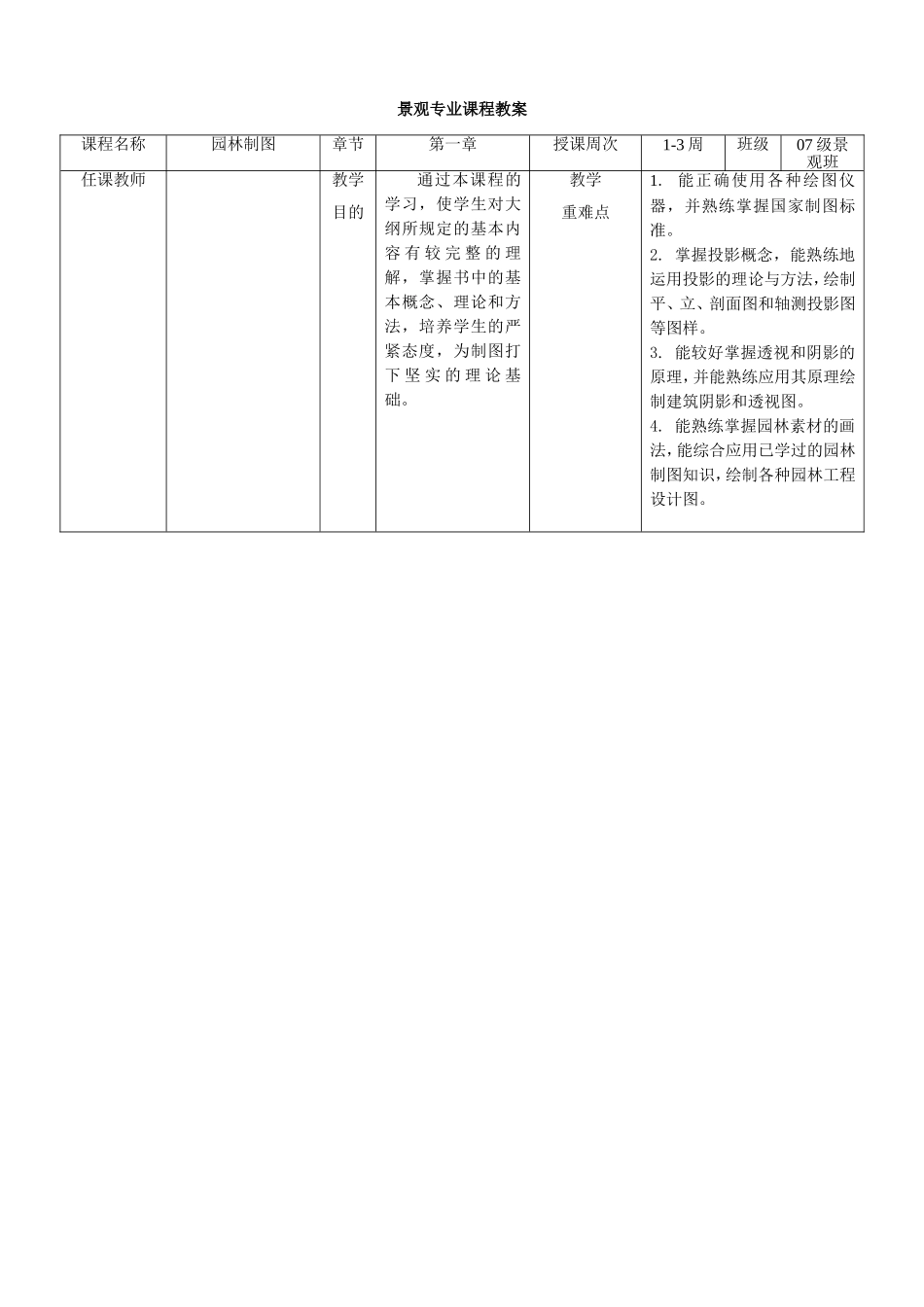

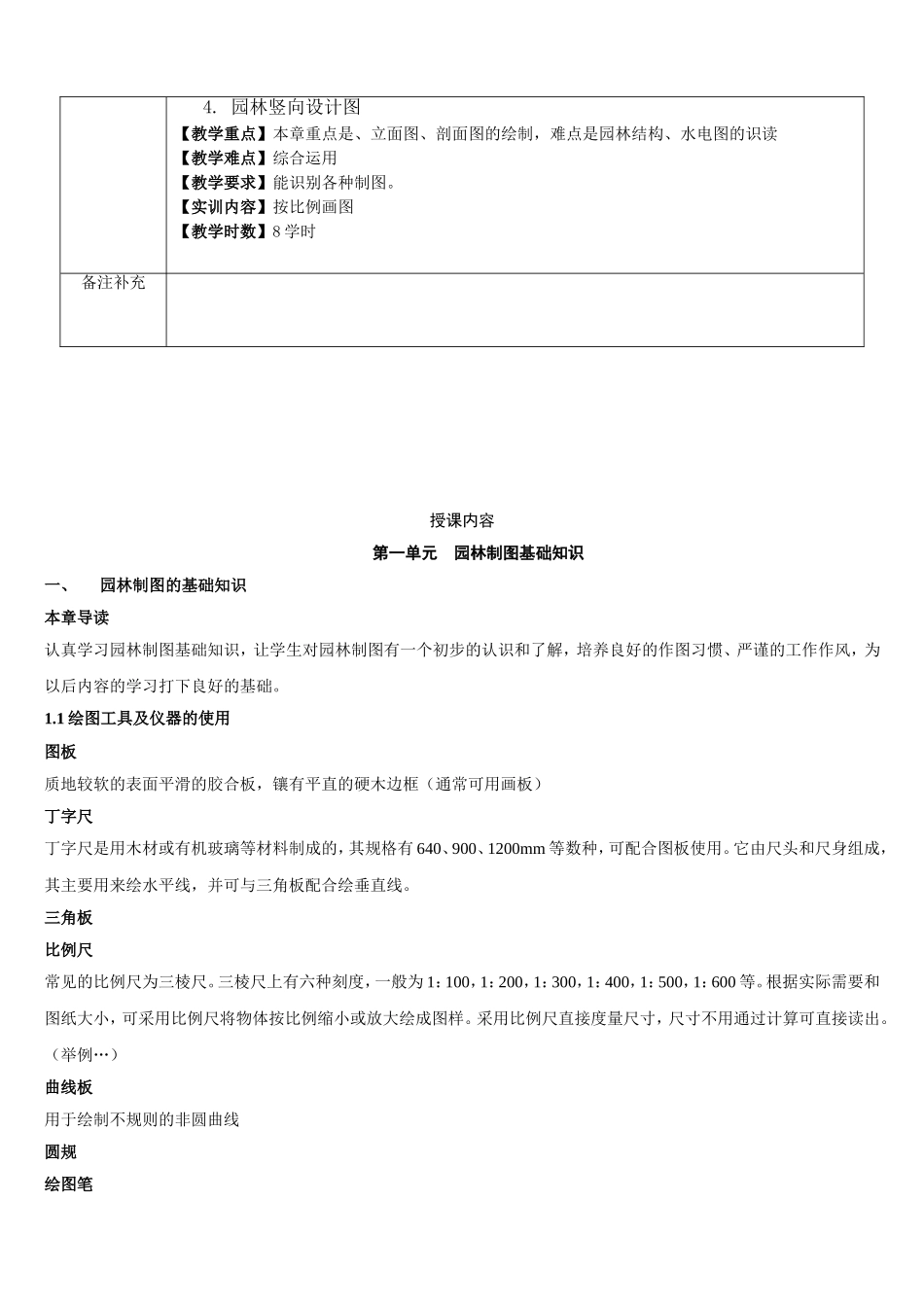

景观专业课程教案课程名称园林制图章节第一章授课周次1-3周班级07级景观班任课教师教学目的通过本课程的学习，使学生对大纲所规定的基本内容有较完整的理解，掌握书中的基本概念、理论和方法，培养学生的严紧态度，为制图打下坚实的理论基础。教学重难点1.能正确使用各种绘图仪器，并熟练掌握国家制图标准。2.掌握投影概念，能熟练地运用投影的理论与方法，绘制平、立、剖面图和轴测投影图等图样。3.能较好掌握透视和阴影的原理，并能熟练应用其原理绘制建筑阴影和透视图。4.能熟练掌握园林素材的画法，能综合应用已学过的园林制图知识，绘制各种园林工程设计图。教学内容进度第一部分基础理论内容一基础理论【教学内容】1.园林制图标准的有关规定2．绘图工具及仪器的使用3．绘图步骤和方法【教学重点】比例、线性、图幅、标题栏、字体等的掌握【教学难点】图线的画法及尺寸标注，平行线和垂线、直线段任意等分、正多边形、圆弧连接、椭圆的画法。【教学要求】掌握各种园林制图要素。【实训内容】练习各种线性、几何体的画法【教学时数】16学时第二部分投影原理内容一投影原理【教学内容】1．投影的基本知识2．点、线、面得三面投影3．体的投影4.剖面图和断面图【教学重点】平行投影的性质，各种位置的直线、平面的投影性质，两元素之一为特殊位置时的平行、相交、垂直问题，基本平面体和基本曲面体的投影以及表面取点做图方法和读图规律，回转面（圆柱、圆锥、球）的投影特性。【教学难点】能把握各种复杂的图形。【教学要求】要求实例的练习。【实训内容】各种图形的练习【教学时数】20学时第三部分轴测图内容一轴测图【教学内容】1．正轴测投影2．斜二轴测投影【教学重点】正斜轴测图的画法、斜二轴测图的画法【教学难点】难点是实例的综合练习【教学要求】掌握两类轴测图的画法。【实训内容】练习实例【教学时数】16学时第四部分园林识图内容一园林识图【教学内容】1．园林平面图2．园林施工图3.园林植物配置图授课内容第一单元园林制图基础知识一、园林制图的基础知识本章导读认真学习园林制图基础知识，让学生对园林制图有一个初步的认识和了解，培养良好的作图习惯、严谨的工作作风，为以后内容的学习打下良好的基础。1.1绘图工具及仪器的使用图板质地较软的表面平滑的胶合板，镶有平直的硬木边框（通常可用画板）丁字尺丁字尺是用木材或有机玻璃等材料制成的，其规格有640、900、1200mm等数种，可配合图板使用。它由尺头和尺身组成，其主要用来绘水平线，并可与三角板配合绘垂直线。三角板比例尺常见的比例尺为三棱尺。三棱尺上有六种刻度，一般为1：100，1：200，1：300，1：400，1：500，1：600等。根据实际需要和图纸大小，可采用比例尺将物体按比例缩小或放大绘成图样。采用比例尺直接度量尺寸，尺寸不用通过计算可直接读出。（举例…）曲线板用于绘制不规则的非圆曲线圆规绘图笔4.园林竖向设计图【教学重点】本章重点是、立面图、剖面图的绘制，难点是园林结构、水电图的识读【教学难点】综合运用【教学要求】能识别各种制图。【实训内容】按比例画图【教学时数】8学时备注补充常用针管笔，针管笔的笔尖的大小有多种，如：0.1，0.3，0.6，0.9，…，1.2mm,绘图时按线形粗细选用。铅笔绘制底稿一般采用HB或H铅笔，描黑底稿时用一般用B或2B。其他1.2国家制图标准的有关规定1.2.1图纸幅面和格式1）图纸幅面尺寸图纸的幅面是指图纸的尺寸。基本图幅尺寸：幅面A0A1A2A3A4尺寸841x1189594x841420x594297x420210x297一般A0~A3图纸宜横式使用，必要时也可竖式。A0,A1图纸图框线的线宽为1.4mm。A2,A3,A4图纸图框线的线宽为1.0mm。2）标题栏与会签栏1.1.2比例图形与实物相对应的线性尺寸之比称为比例。比例符号“：”，比例用阿拉伯数字表示，比例注写在图名的右侧，字的基准线应取平，其字高应比图名字高小一号或两号。1.2.3字体字体的大小用号数表示，分为20，14，10，7，5，3.5共6种。汉字的号数就是字体的高度（单位：mm），长仿宋体字宽约等于字高的2/3。1.2.4线型、宽度及各种线型的运用1.粗实线：A2（0.4-0.5mm）；A3（0.3-0.4mm）；A4（0.25-0.3mm）；用于平、立、剖面图...
