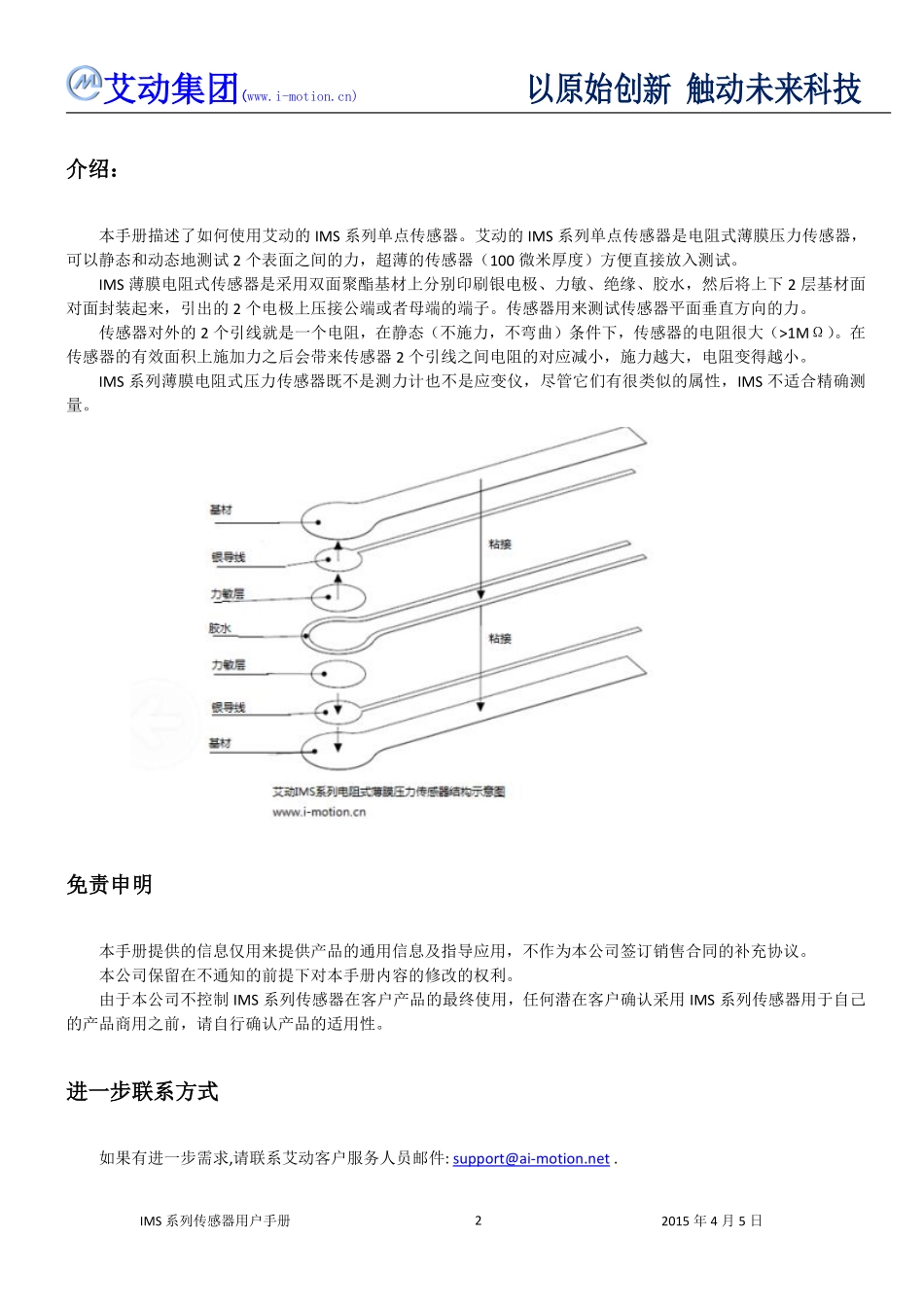

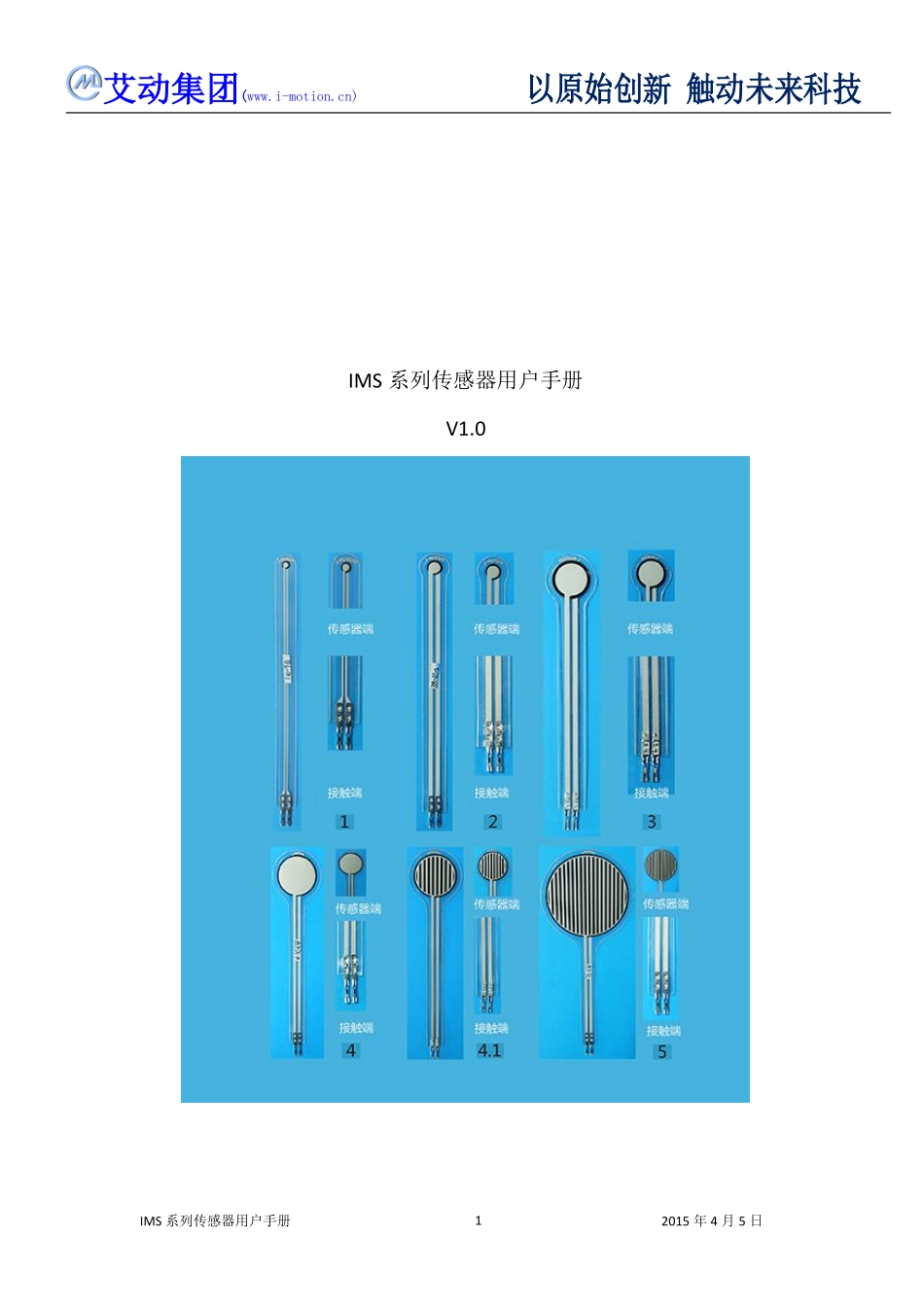

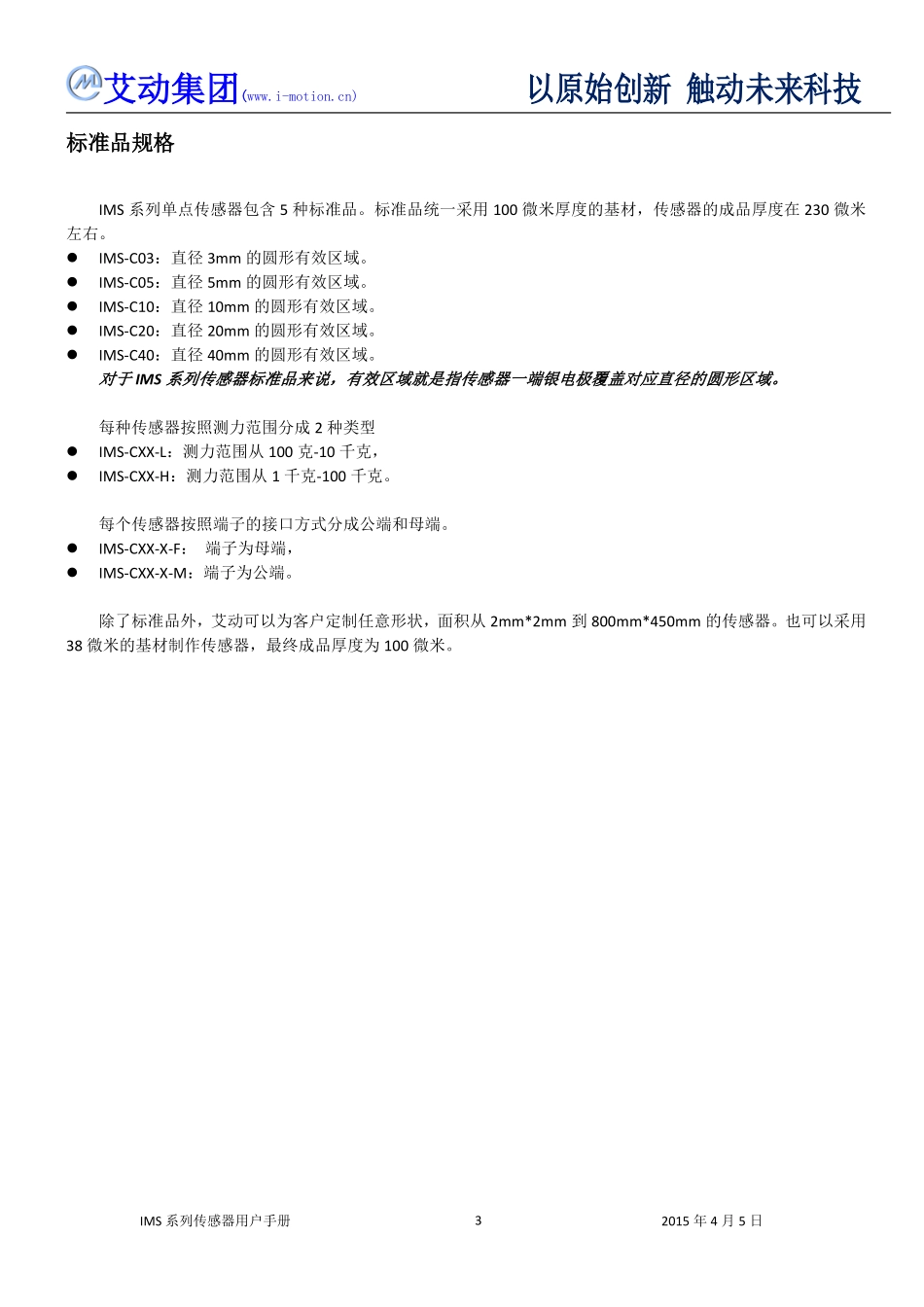

艾动集团(www.i-motion.cn)以原始创新触动未来科技IMS系列传感器用户手册2015年4月5日1IMS系列传感器用户手册V1.0艾动集团(www.i-motion.cn)以原始创新触动未来科技IMS系列传感器用户手册2015年4月5日2介绍：本手册描述了如何使用艾动的IMS系列单点传感器。艾动的IMS系列单点传感器是电阻式薄膜压力传感器，可以静态和动态地测试2个表面之间的力，超薄的传感器（100微米厚度）方便直接放入测试。IMS薄膜电阻式传感器是采用双面聚酯基材上分别印刷银电极、力敏、绝缘、胶水，然后将上下2层基材面对面封装起来，引出的2个电极上压接公端或者母端的端子。传感器用来测试传感器平面垂直方向的力。传感器对外的2个引线就是一个电阻，在静态（不施力，不弯曲）条件下，传感器的电阻很大（>1MΩ）。在传感器的有效面积上施加力之后会带来传感器2个引线之间电阻的对应减小，施力越大，电阻变得越小。IMS系列薄膜电阻式压力传感器既不是测力计也不是应变仪，尽管它们有很类似的属性，IMS不适合精确测量。免责申明本手册提供的信息仅用来提供产品的通用信息及指导应用，不作为本公司签订销售合同的补充协议。本公司保留在不通知的前提下对本手册内容的修改的权利。由于本公司不控制IMS系列传感器在客户产品的最终使用，任何潜在客户确认采用IMS系列传感器用于自己的产品商用之前，请自行确认产品的适用性。进一步联系方式如果有进一步需求,请联系艾动客户服务人员邮件:support@ai-motion.net.艾动集团(www.i-motion.cn)以原始创新触动未来科技IMS系列传感器用户手册2015年4月5日3标准品规格IMS系列单点传感器包含5种标准品。标准品统一采用100微米厚度的基材，传感器的成品厚度在230微米左右。IMS-C03：直径3mm的圆形有效区域。IMS-C05：直径5mm的圆形有效区域。IMS-C10：直径10mm的圆形有效区域。IMS-C20：直径20mm的圆形有效区域。IMS-C40：直径40mm的圆形有效区域。对于IMS系列传感器标准品来说，有效区域就是指传感器一端银电极覆盖对应直径的圆形区域。每种传感器按照测力范围分成2种类型IMS-CXX-L：测力范围从100克-10千克，IMS-CXX-H：测力范围从1千克-100千克。每个传感器按照端子的接口方式分成公端和母端。IMS-CXX-X-F：端子为母端，IMS-CXX-X-M：端子为公端。除了标准品外，艾动可以为客户定制任意形状，面积从2mm*2mm到800mm*450mm的传感器。也可以采用38微米的基材制作传感器，最终成品厚度为100微米。艾动集团(www.i-motion.cn)以原始创新触动未来科技IMS系列传感器用户手册2015年4月5日4传感器应用建议IMS系列传感器是采用多层印刷封装而成的被动元件，作为可变电阻,可以采取多种方式应用于电路中.为了更好的使用IMS传感器,下面介绍几点重要事项.正确的期望(了解你即将使用的薄膜电阻式压力传感器)IMS是薄膜传感器,不是测力计,应变仪.在测量中,通常只能获得定性的结果.力的测量精度范围大概在±5%到±25%依赖于测量和施力系统的一致性及校正方法.请注意精度和分辨率的区别,IMS传感器的力分辨率小于1%.传感器的测试有效区域(activearea)IMS标准传感器的有效测试区域就是传感器圆形端，银色圆面覆盖的范围。为了达到准确及可重复的测试结果，被测力需要很均匀的分布在传感器的有效区域。在传感器有效区域中被测力的分布位置变化也会轻微的带来读出电阻的变化。如果被测力的接触面积大于传感器的有效面积,那么就需要在传感器上增加一个面积略小于有效区域的橡胶垫子.让被测力全部作用在传感器的有效区域。布置一套可重复的机械施力系统及校正(calibration)对于IMS传感器应用在客户电子系统中,为了得到施加的力值(牛顿,千克),需要通过施加标准力进行校正.所以需要一套可重复稳定的标准力施加系统作为基准.由于IMS系列传感器对于施加在有效区域的力的分布非常敏感,所以施力面的均匀分布的稳定非常重要.在施加力和IMS传感器之间增加一个薄的弹性体可以有效帮助吸收由于力的分布引入的误差.推荐电路(applicationcircuit)IMS传感器作为可变电阻,可以简单的采用电阻分压的方式,通过测试电压来计算出电阻的大小,也可以通过运算放大器的运算电路来计算IMS传感...
