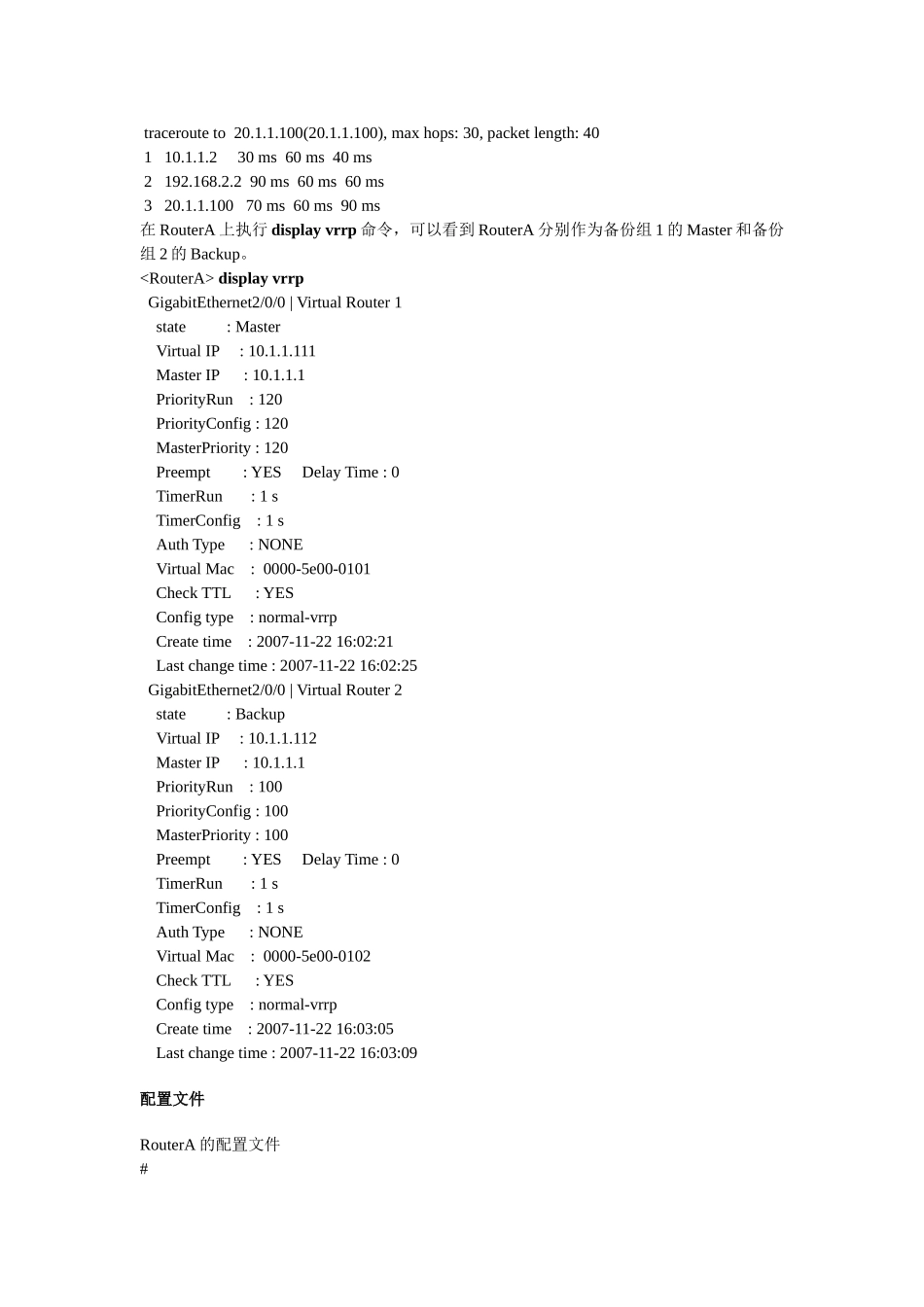

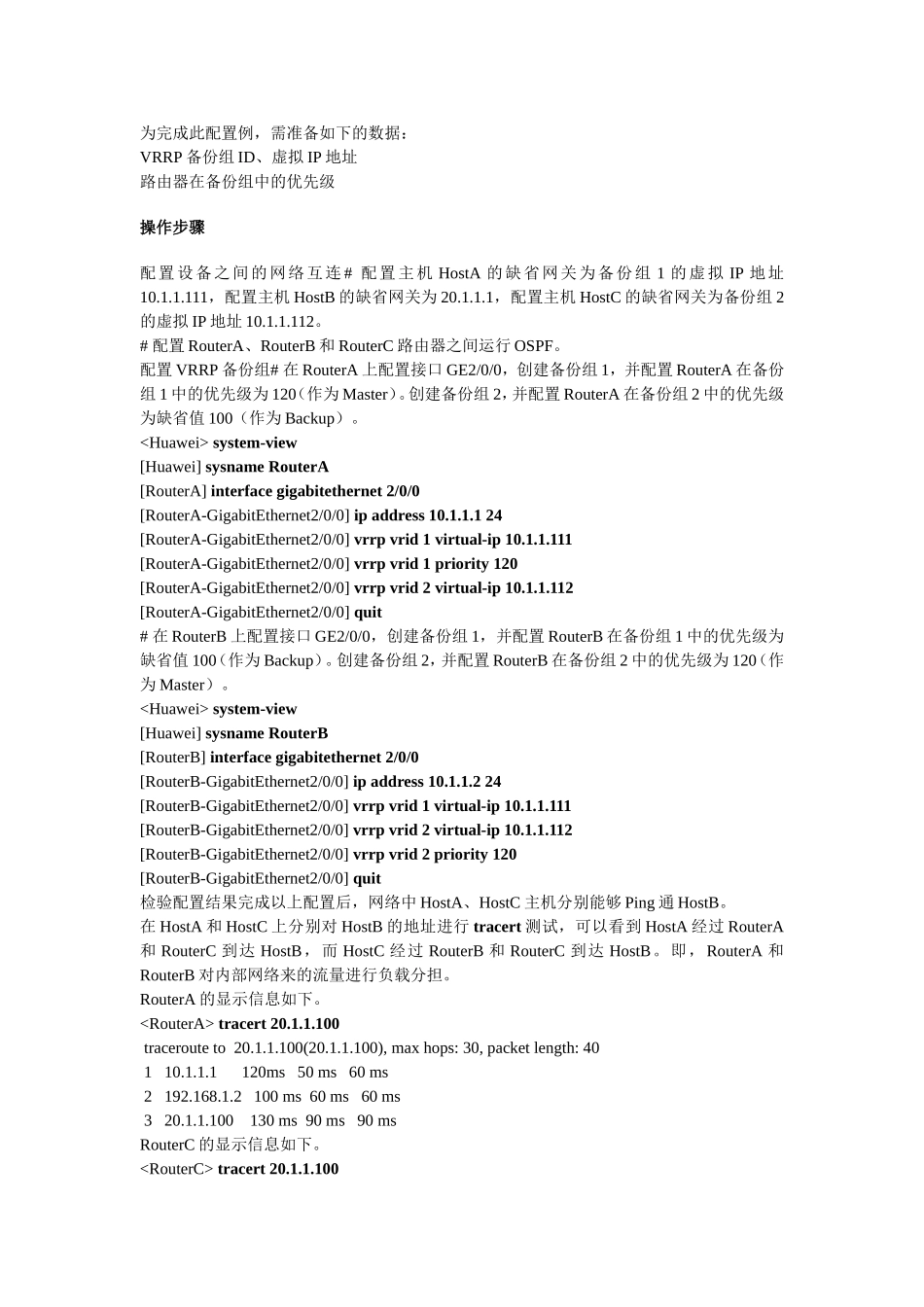

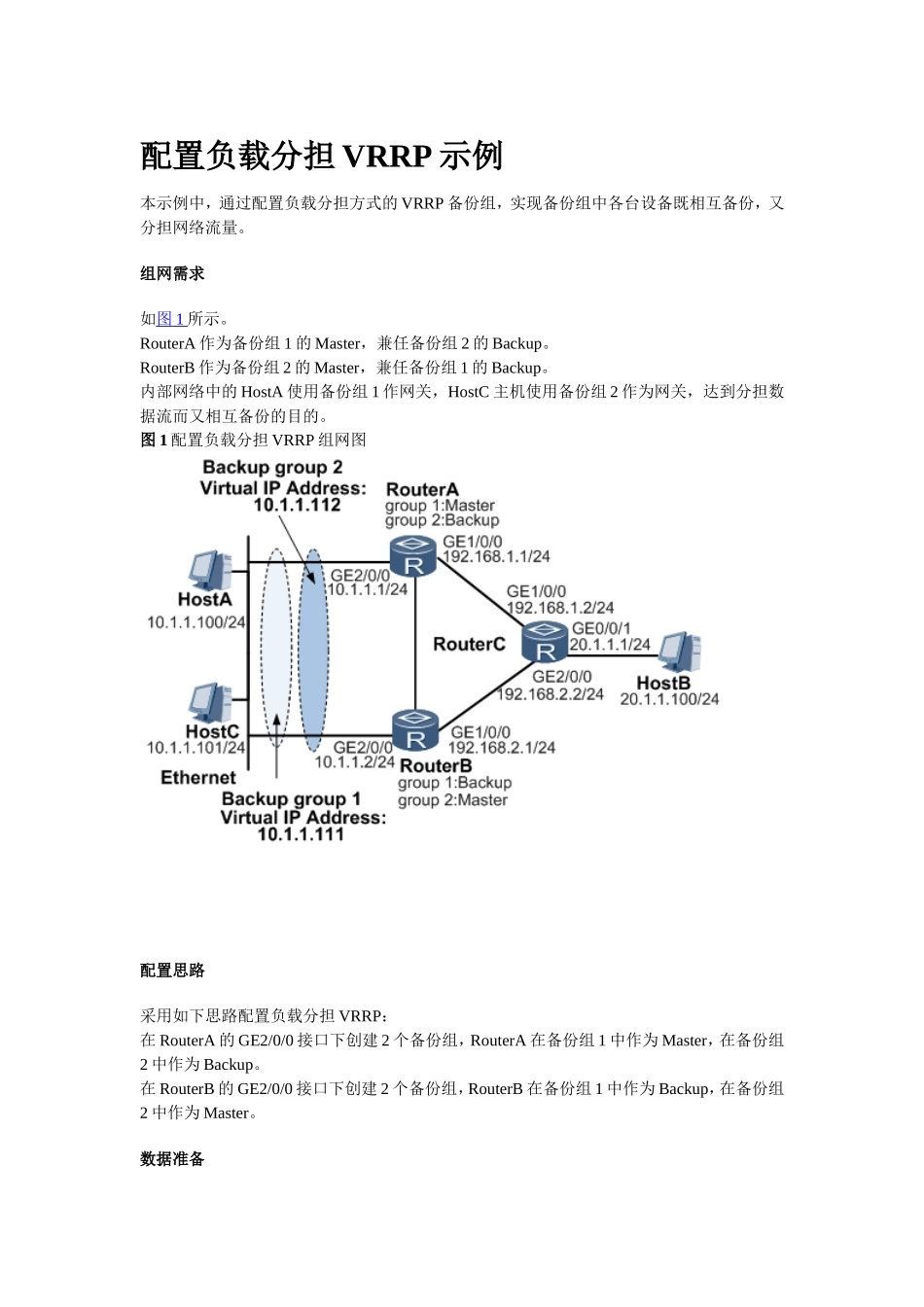

配置负载分担VRRP示例本示例中,通过配置负载分担方式的VRRP备份组,实现备份组中各台设备既相互备份,又分担网络流量。组网需求如图1所示。RouterA作为备份组1的Master,兼任备份组2的Backup。RouterB作为备份组2的Master,兼任备份组1的Backup。内部网络中的HostA使用备份组1作网关,HostC主机使用备份组2作为网关,达到分担数据流而又相互备份的目的。图1配置负载分担VRRP组网图配置思路采用如下思路配置负载分担VRRP:在RouterA的GE2/0/0接口下创建2个备份组,RouterA在备份组1中作为Master,在备份组2中作为Backup。在RouterB的GE2/0/0接口下创建2个备份组,RouterB在备份组1中作为Backup,在备份组2中作为Master。数据准备为完成此配置例,需准备如下的数据:VRRP备份组ID、虚拟IP地址路由器在备份组中的优先级操作步骤配置设备之间的网络互连#配置主机HostA的缺省网关为备份组1的虚拟IP地址10.1.1.111,配置主机HostB的缺省网关为20.1.1.1,配置主机HostC的缺省网关为备份组2的虚拟IP地址10.1.1.112。#配置RouterA、RouterB和RouterC路由器之间运行OSPF。配置VRRP备份组#在RouterA上配置接口GE2/0/0,创建备份组1,并配置RouterA在备份组1中的优先级为120(作为Master)。创建备份组2,并配置RouterA在备份组2中的优先级为缺省值100(作为Backup)。system-view[Huawei]sysnameRouterA[RouterA]interfacegigabitethernet2/0/0[RouterA-GigabitEthernet2/0/0]ipaddress10.1.1.124[RouterA-GigabitEthernet2/0/0]vrrpvrid1virtual-ip10.1.1.111[RouterA-GigabitEthernet2/0/0]vrrpvrid1priority120[RouterA-GigabitEthernet2/0/0]vrrpvrid2virtual-ip10.1.1.112[RouterA-GigabitEthernet2/0/0]quit#在RouterB上配置接口GE2/0/0,创建备份组1,并配置RouterB在备份组1中的优先级为缺省值100(作为Backup)。创建备份组2,并配置RouterB在备份组2中的优先级为120(作为Master)。system-view[Huawei]sysnameRouterB[RouterB]interfacegigabitethernet2/0/0[RouterB-GigabitEthernet2/0/0]ipaddress10.1.1.224[RouterB-GigabitEthernet2/0/0]vrrpvrid1virtual-ip10.1.1.111[RouterB-GigabitEthernet2/0/0]vrrpvrid2virtual-ip10.1.1.112[RouterB-GigabitEthernet2/0/0]vrrpvrid2priority120[RouterB-GigabitEthernet2/0/0]quit检验配置结果完成以上配置后,网络中HostA、HostC主机分别能够Ping通HostB。在HostA和HostC上分别对HostB的地址进行tracert测试,可以看到HostA经过RouterA和RouterC到达HostB,而HostC经过RouterB和RouterC到达HostB。即,RouterA和RouterB对内部网络来的流量进行负载分担。RouterA的显示信息如下。tracert20.1.1.100tracerouteto20.1.1.100(20.1.1.100),maxhops:30,packetlength:40110.1.1.1120ms50ms60ms2192.168.1.2100ms60ms60ms320.1.1.100130ms90ms90msRouterC的显示信息如下。tracert20.1.1.100tracerouteto20.1.1.100(20.1.1.100),maxhops:30,packetlength:40110.1.1.230ms60ms40ms2192.168.2.290ms60ms60ms320.1.1.10070ms60ms90ms在RouterA上执行displayvrrp命令,可以看到RouterA分别作为备份组1的Master和备份组2的Backup。displayvrrpGigabitEthernet2/0/0|VirtualRouter1state:MasterVirtualIP:10.1.1.111MasterIP:10.1.1.1PriorityRun:120PriorityConfig:120MasterPriority:120Preempt:YESDelayTime:0TimerRun:1sTimerConfig:1sAuthType:NONEVirtualMac:0000-5e00-0101CheckTTL:YESConfigtype:normal-vrrpCreatetime:2007-11-2216:02:21Lastchangetime:2007-11-2216:02:25GigabitEthernet2/0/0|VirtualRouter2state:BackupVirtualIP:10.1.1.112MasterIP:10.1.1.1PriorityRun:100PriorityConfig:100MasterPriority:100Preempt:YESDelayTime:0TimerRun:1sTimerConfig:1sAuthType:NONEVirtualMac:0000-5e00-0102CheckTTL:YESConfigtype:normal-vrrpCreatetime:2007-11-2216:03:05Lastchangetime:2007-11-2216:03:09配置文件RouterA的配置文件#sysnameRouterA#interfaceGigabitEthernet1/0/0ipa...
