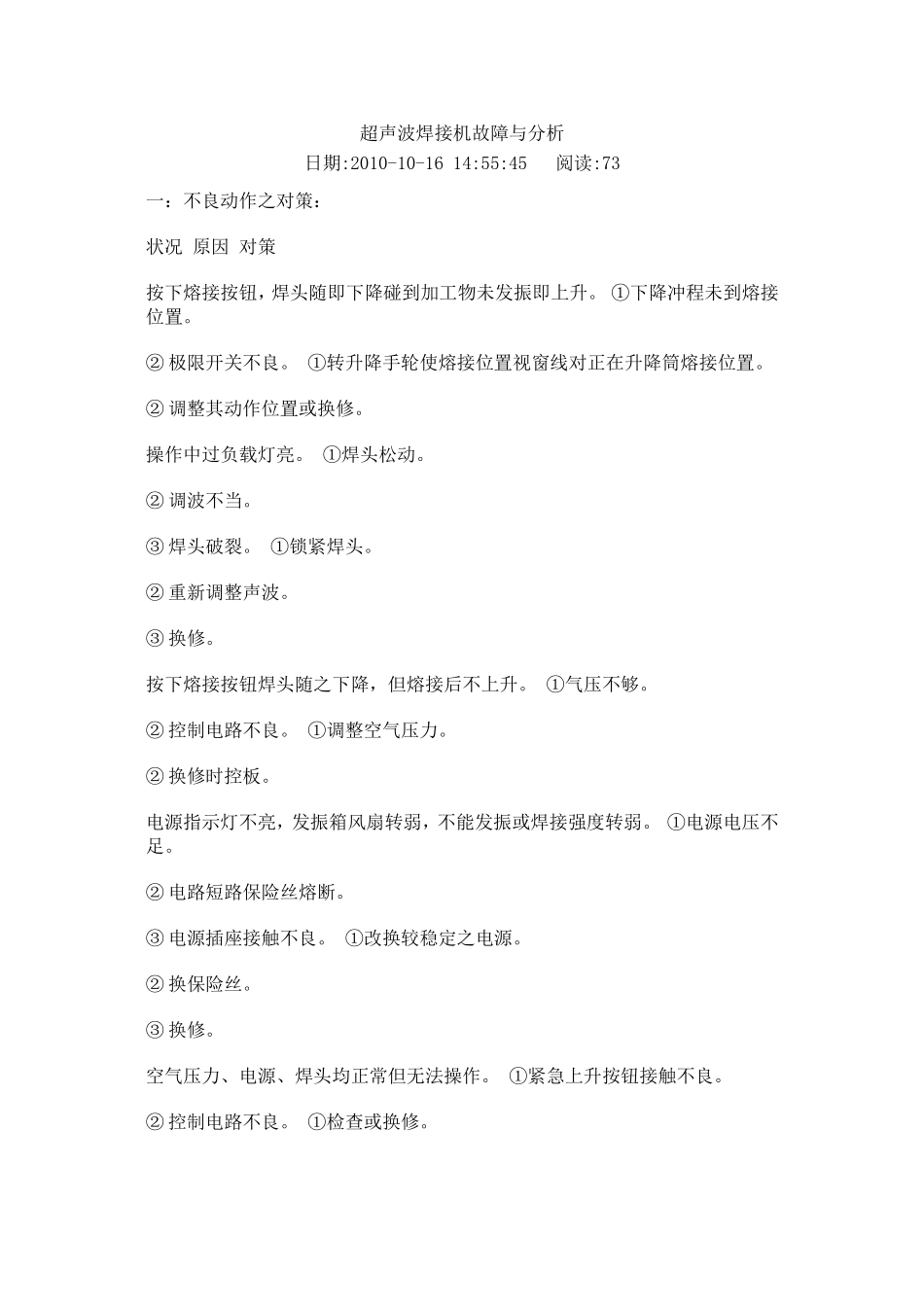

超声波焊接机故障与分析VIP免费

超声波焊接机故障与分析日期:2010-10-1614:55:45阅读:73一：不良动作之对策：状况原因对策按下熔接按钮，焊头随即下降碰到加工物未发振即上升。①下降冲程未到熔接位置。②极限开关不良。①转升降手轮使熔接位置视窗线对正在升降筒熔接位置。②调整其动作位置或换修。操作中过负载灯亮。①焊头松动。②调波不当。③焊头破裂。①锁紧焊头。②重新调整声波。③换修。按下熔接按钮焊头随之下降，但熔接后不上升。①气压不够。②控制电路不良。①调整空气压力。②换修时控板。电源指示灯不亮，发振箱风扇转弱，不能发振或焊接强度转弱。①电源电压不足。②电路短路保险丝熔断。③电源插座接触不良。①改换较稳定之电源。②换保险丝。③换修。空气压力、电源、焊头均正常但无法操作。①紧急上升按钮接触不良。②控制电路不良。①检查或换修。②换修。焊头上升或下降冲击太大①缓冲调整不合适。②缓冲调整锁死。③下降速度设定太高。①重新调整缓冲。②检查并做调整。③调整下降速度调整钮。熔接过熔①过熔后工作物之外型尺寸不一。②工作物外表损伤太多。①调整最低点微调螺丝。②换装合适振幅之焊头。③熔接时间太长欲缩短。打开电源总开关，保险丝即熔断。①发振箱本体故障。①换修。十二：熔接状况处理：现象原因解决办法熔接过度输入工作的能量过多1.降低使用压力2.减少熔接时间3.降低振幅段数4.减缓焊头之下降速度熔接不足输入工作的能量太少1.增加使用压力2.加长熔接时间3.增加振幅段数4.使用较大功率之机型5.冶具消耗能量、更换冶具。熔接不均工件扭曲变形1.检视工件尺寸是否差异。2.检视操作条件是否造成工作物变形。3.调整缓冲速度或压力。焊头、底座、工件之接触面不平贴1.守能点重新设计，使高度均一。2.调整水平螺丝。3.检视造作条件是否确实。4.检视工件尺寸之形状尺寸。侧面弯曲工件加肋骨。修改冶具，避免工件向外弯曲。底座支撑不确实1.在必要处，改善支撑点。2.底座重新设计。3.换成硬质底座。4.若大面积之电木板发生倾斜则需补强。工件误差太大缩紧工件之公差。重新修改工件尺寸。检视操作条件（压力、延迟计时、熔接计时、固化计时等）现象原因解决办法熔接不均工件对准性不当1.检视熔接时，工件是否偏移。2.检视组合时，工件是否对准。3.检视焊头、工件、冶具之平行度。接合面缺乏紧密接触1.检视工件尺寸。2.检视工件之公差。3.检视接合面之顶针位置。4.检视工件组合之对准性。5.检视工件是否凹陷。焊头接触不均1.检视工件与焊头之贴合度。2.检视冶具的支撑是否适当。脱模剂1.用FreonTF清除接合面。2.如果脱模剂不可避免，请使用可印式或可漆式之等级。填加物1.检讨工件条件。2.降低填加物之比例。熔接结果不一致脱模剂1.用FreonTF清洁接合面。2.如果脱模剂不可避免，请使用可印式或可漆式之等级。工件之公差太大1.缩紧工件之公差。2.检视工件之尺寸。3.检查操作条件。射出模与模间之变化1.采取某一特定射出模之工件熔接统计是否改善。2.检视工件之公差及尺寸。3.检视模具是否磨损。4.检查操作条件。使用次料或次级塑膜1.与射出厂检查料质。2.检讨操作条件。3.降低次料比例4.改进次料品质电源电压发生变化使用电源稳压器气源压力降落1.提升气源输出压力2.装置加压筒现象原因解决办法熔接结果不一致填加物比例太高1.降低填加物。2.检查操作条件。3.变更填加物种类，亦即将短线锥改成长线锥。填加物分布不均1.检查操作条件2.检查模具设计材料品质较差检查操作条件工件贴合度不佳1.检视工件尺寸。2.检视工件公差。3.检查操作条件。使用熔合性不良之材质参考塑膜熔合性表与原料供应商检查使用次料1.与射出厂检查材料。2.检查操作条件。表面伤害焊头温度升高1.检查焊头螺丝是否松动。2.检查焊头工具是否松动。3.减短熔接时间。4.使焊头散热冷却。5.检视焊头与传动子之接面。6.检视焊头是否断裂。7.如果焊头是钛材，换为铝料。8.如果焊头是铜材，则降低放大倍数。工件局部碰伤1.检视工件尺寸。2.检视工件与焊头之贴合度。工件与冶具贴合不当1.检视支撑是否适当。2.重新设计冶具。3.检视模与模门工件之变化。表面伤害氧化铝（来自焊头）1.焊头作硬铬处理。2.使用防热塑膜模...
