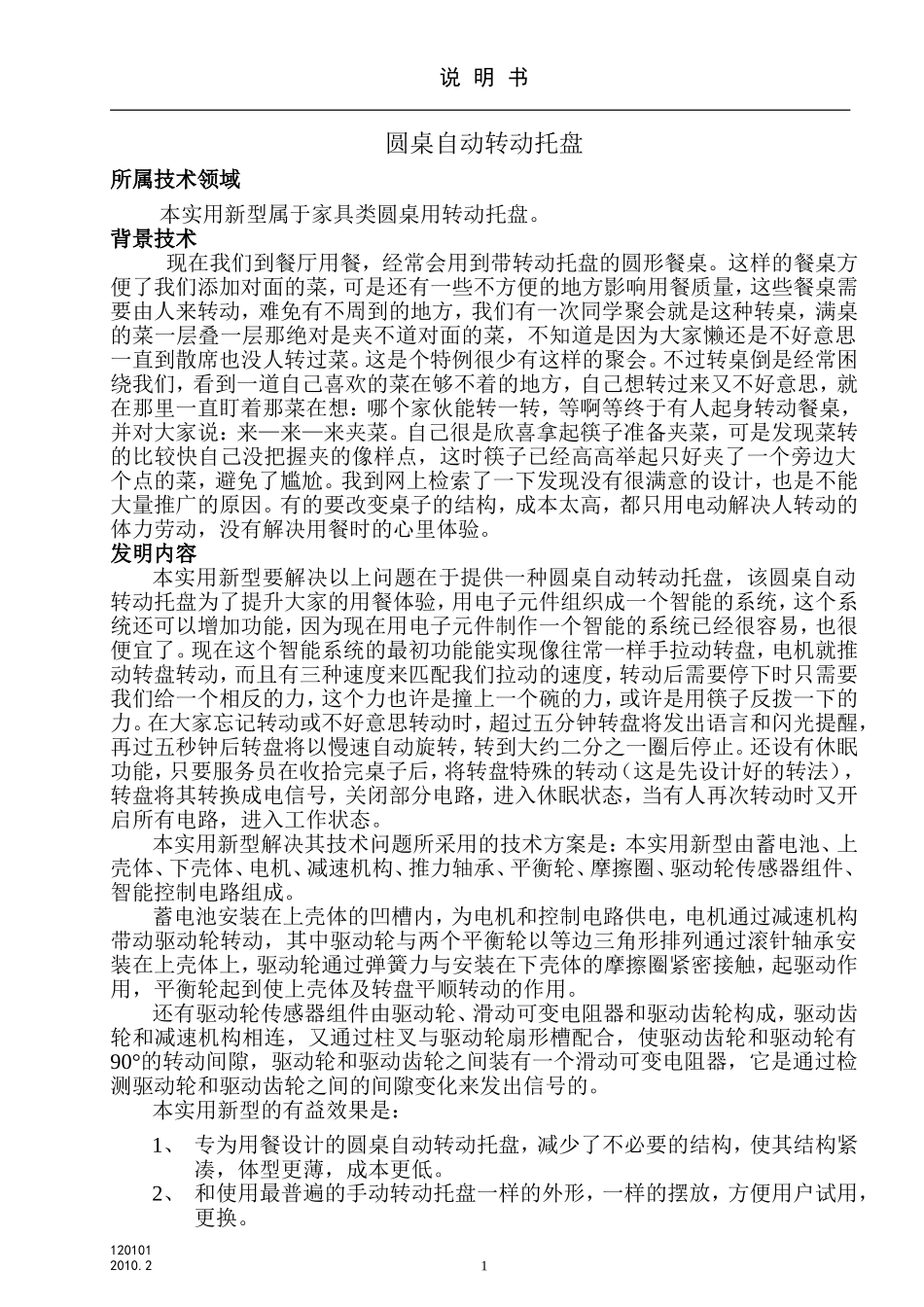

说明书圆桌自动转动托盘所属技术领域本实用新型属于家具类圆桌用转动托盘。背景技术现在我们到餐厅用餐，经常会用到带转动托盘的圆形餐桌。这样的餐桌方便了我们添加对面的菜，可是还有一些不方便的地方影响用餐质量，这些餐桌需要由人来转动，难免有不周到的地方，我们有一次同学聚会就是这种转桌，满桌的菜一层叠一层那绝对是夹不道对面的菜，不知道是因为大家懒还是不好意思一直到散席也没人转过菜。这是个特例很少有这样的聚会。不过转桌倒是经常困绕我们，看到一道自己喜欢的菜在够不着的地方，自己想转过来又不好意思，就在那里一直盯着那菜在想：哪个家伙能转一转，等啊等终于有人起身转动餐桌，并对大家说：来—来—来夹菜。自己很是欣喜拿起筷子准备夹菜，可是发现菜转的比较快自己没把握夹的像样点，这时筷子已经高高举起只好夹了一个旁边大个点的菜，避免了尴尬。我到网上检索了一下发现没有很满意的设计，也是不能大量推广的原因。有的要改变桌子的结构，成本太高，都只用电动解决人转动的体力劳动，没有解决用餐时的心里体验。发明内容本实用新型要解决以上问题在于提供一种圆桌自动转动托盘，该圆桌自动转动托盘为了提升大家的用餐体验，用电子元件组织成一个智能的系统，这个系统还可以增加功能，因为现在用电子元件制作一个智能的系统已经很容易，也很便宜了。现在这个智能系统的最初功能能实现像往常一样手拉动转盘，电机就推动转盘转动，而且有三种速度来匹配我们拉动的速度，转动后需要停下时只需要我们给一个相反的力，这个力也许是撞上一个碗的力，或许是用筷子反拨一下的力。在大家忘记转动或不好意思转动时，超过五分钟转盘将发出语言和闪光提醒，再过五秒钟后转盘将以慢速自动旋转，转到大约二分之一圈后停止。还设有休眠功能，只要服务员在收拾完桌子后，将转盘特殊的转动（这是先设计好的转法），转盘将其转换成电信号，关闭部分电路，进入休眠状态，当有人再次转动时又开启所有电路，进入工作状态。本实用新型解决其技术问题所采用的技术方案是：本实用新型由蓄电池、上壳体、下壳体、电机、减速机构、推力轴承、平衡轮、摩擦圈、驱动轮传感器组件、智能控制电路组成。蓄电池安装在上壳体的凹槽内，为电机和控制电路供电，电机通过减速机构带动驱动轮转动，其中驱动轮与两个平衡轮以等边三角形排列通过滚针轴承安装在上壳体上，驱动轮通过弹簧力与安装在下壳体的摩擦圈紧密接触，起驱动作用，平衡轮起到使上壳体及转盘平顺转动的作用。还有驱动轮传感器组件由驱动轮、滑动可变电阻器和驱动齿轮构成，驱动齿轮和减速机构相连，又通过柱叉与驱动轮扇形槽配合，使驱动齿轮和驱动轮有90°的转动间隙，驱动轮和驱动齿轮之间装有一个滑动可变电阻器，它是通过检测驱动轮和驱动齿轮之间的间隙变化来发出信号的。本实用新型的有益效果是：1、专为用餐设计的圆桌自动转动托盘，减少了不必要的结构，使其结构紧凑，体型更薄，成本更低。2、和使用最普遍的手动转动托盘一样的外形，一样的摆放，方便用户试用，更换。1201012010.21说明书3、没有电缆和附属按钮，安全又方便。4、适应用餐者的原有习惯，无需对用餐者进行使用讲解。5、电池空间大，使用两天至十天不用充电。6、运转轻便，噪音小。7、减少用餐时的尴尬，增加用餐者的快乐体验。8、具有中国特色。附图说明下面结合附图和实施例对本发明进一步说明。图1为本实用新型的外形图。图2为本实用新型的结构图。图3为本实用新型的电路框图。图2中1、蓄电池；2、电机；3、平衡轮；4、滚针轴承；5、上壳体；6、智能控制电路；7、摩擦圈；8、下壳体；9、减速机构；10、驱动轮传感器组件；11、推力轴承。具体实施方式在图2中蓄电池（1）采用12V50Ah的锂离子电池，蓄电池（1）安装在上壳体（5）的上凹槽内，以便于拆装。上壳体（5）由铝合金铸造，下边缘铸造有平衡轮（3）与驱动轮传感器组件（10）的轴，并分别通过滚针轴承（4）安装有平衡轮（3），通过扭力弹簧安装有驱动轮传感器组件（10），还装有电机（2）和减速机构（9）。蓄电池（1）上表面和上壳体（5）上表面都有防滑条。蓄电池（1）与智能控制电路（6）电连...
