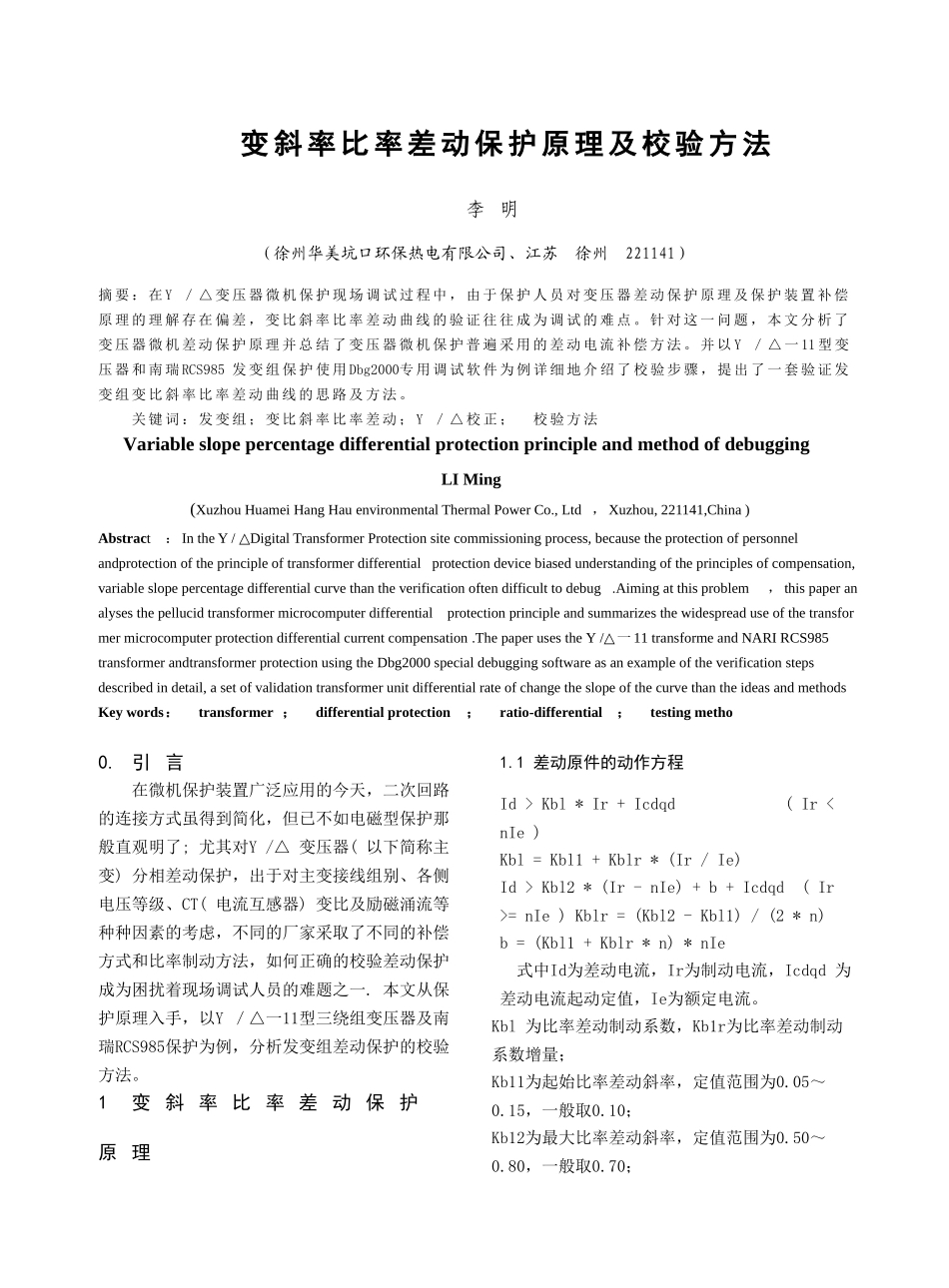

变斜率比率差动保护原理及校验方法李明（徐州华美坑口环保热电有限公司、江苏徐州221141）摘要：在Y／△变压器微机保护现场调试过程中，由于保护人员对变压器差动保护原理及保护装置补偿原理的理解存在偏差，变比斜率比率差动曲线的验证往往成为调试的难点。针对这一问题，本文分析了变压器微机差动保护原理并总结了变压器微机保护普遍采用的差动电流补偿方法。并以Y／△一11型变压器和南瑞RCS985发变组保护使用Dbg2000专用调试软件为例详细地介绍了校验步骤，提出了一套验证发变组变比斜率比率差动曲线的思路及方法。关键词：发变组；变比斜率比率差动；Y／△校正；校验方法VariableslopepercentagedifferentialprotectionprincipleandmethodofdebuggingLIMing(XuzhouHuameiHangHauenvironmentalThermalPowerCo.,Ltd，Xuzhou,221141,China)Abstract：IntheY/△DigitalTransformerProtectionsitecommissioningprocess,becausetheprotectionofpersonnelandprotectionoftheprincipleoftransformerdifferentialprotectiondevicebiasedunderstandingoftheprinciplesofcompensation,variableslopepercentagedifferentialcurvethantheverificationoftendifficulttodebug.Aimingatthisproblem，thispaperanalysesthepellucidtransformermicrocomputerdifferentialprotectionprincipleandsummarizesthewidespreaduseofthetransformermicrocomputerprotectiondifferentialcurrentcompensation.ThepaperusestheY/△一11transformeandNARIRCS985transformerandtransformerprotectionusingtheDbg2000specialdebuggingsoftwareasanexampleoftheverificationstepsdescribedindetail,asetofvalidationtransformerunitdifferentialrateofchangetheslopeofthecurvethantheideasandmethodsKeywords：transformer；differentialprotection；ratio-differential；testingmetho0.引言在微机保护装置广泛应用的今天，二次回路的连接方式虽得到简化，但已不如电磁型保护那般直观明了;尤其对Y/△变压器(以下简称主变)分相差动保护，出于对主变接线组别、各侧电压等级、CT(电流互感器)变比及励磁涌流等种种因素的考虑，不同的厂家采取了不同的补偿方式和比率制动方法，如何正确的校验差动保护成为困扰着现场调试人员的难题之一.本文从保护原理入手，以Y／△一11型三绕组变压器及南瑞RCS985保护为例，分析发变组差动保护的校验方法。1变斜率比率差动保护原理1.1差动原件的动作方程Id>Kbl*Ir+Icdqd(IrKbl2*(Ir-nIe)+b+Icdqd(Ir>=nIe)Kblr=(Kbl2-Kbl1)/(2*n)b=(Kbl1+Kblr*n)*nIe式中Id为差动电流，Ir为制动电流，Icdqd为差动电流起动定值，Ie为额定电流。Kbl为比率差动制动系数，Kb1r为比率差动制动系数增量；Kb11为起始比率差动斜率，定值范围为0.05～0.15，一般取0.10；Kb12为最大比率差动斜率，定值范围为0.50～0.80，一般取0.70；n为最大斜率时的制动电流倍数，固定取6。1.2差动电流及制动电流的取得Rcs985发变组差动保护的差动电流（即动作电流），取各侧差动电流互感器的二次电流相量和的绝对值，制动电流为变压器各侧TA二次电流幅值和的一半.差动电流Id，制动电流Ir公式如下：2差动保护相位的校正电力系统中变压器常采用Y/D-11接线方式，因此，变压器两侧电流的相位差为30°。如果不采取措施，差动回路中将会由于变压器两侧电流相位不同而产生不平衡电流。必需消除这种不平衡电流。当变压器各侧电流互感器二次均采用星型接线时，其二次电流直接接入保护装置，从而简化了TA二次接线，增加了电流回路的可靠性。但是如图1当变压器为Y0/△-11连接时，高、低两侧TA二次电流之间将存在30°的角度差.图1变压器为Y0/△-11连接和TA为Y/Y连接的差动保护原理接线Fig．1TransformerY0/-11connectionandTA△fortheY/Yconnectioncabledifferentialprotectionprinciple图二Y,d11变压器TA为Y/Y连接时的相位校正向量图Fig．2Y,d11TransformerTAfortheY/Yconnectionofthephasecorrectionvectorgraphics微机保护为消除各侧TA二次电流之间的角度差，由保护软件的灵活性通过软件算法进行相位校正...
