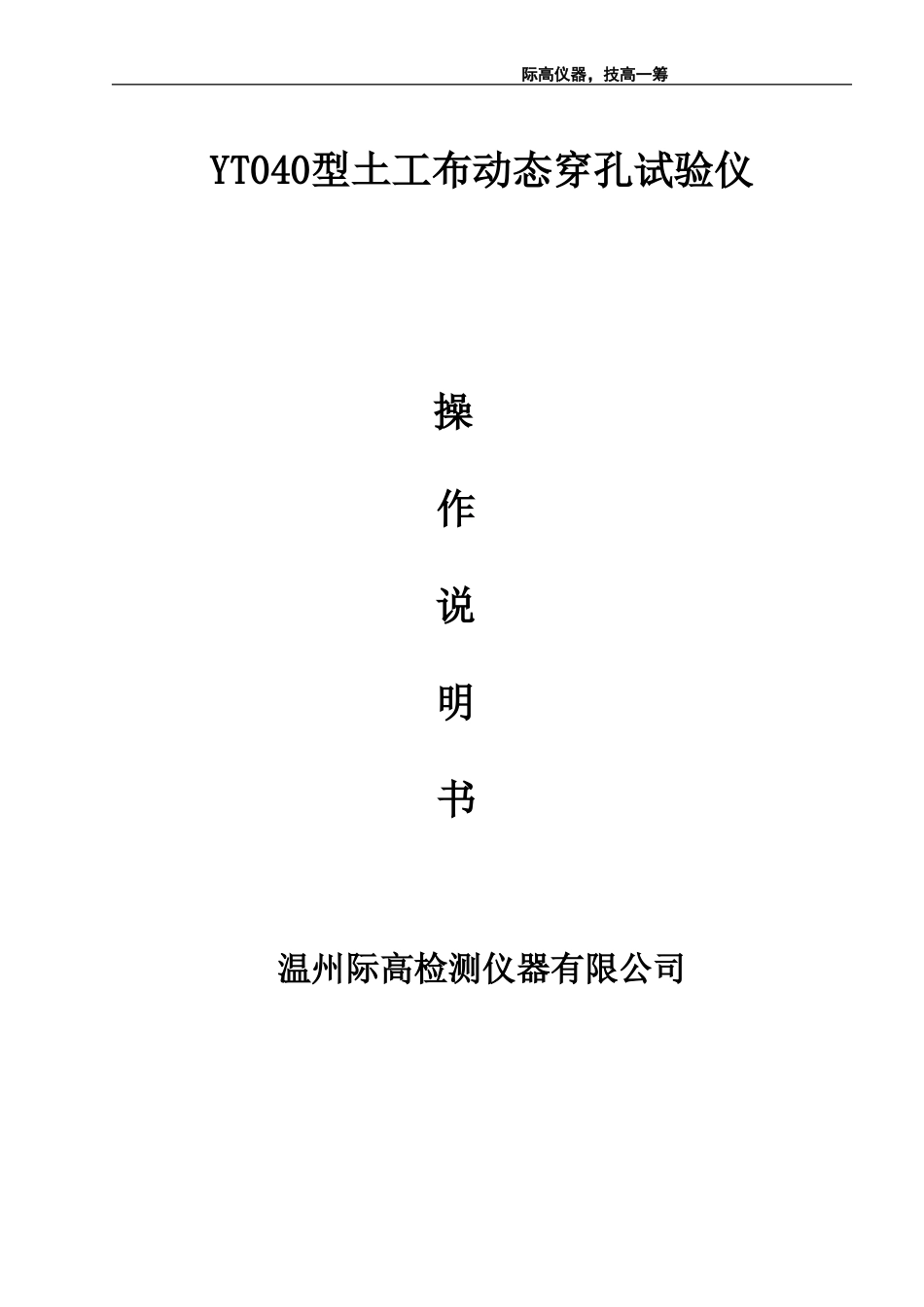

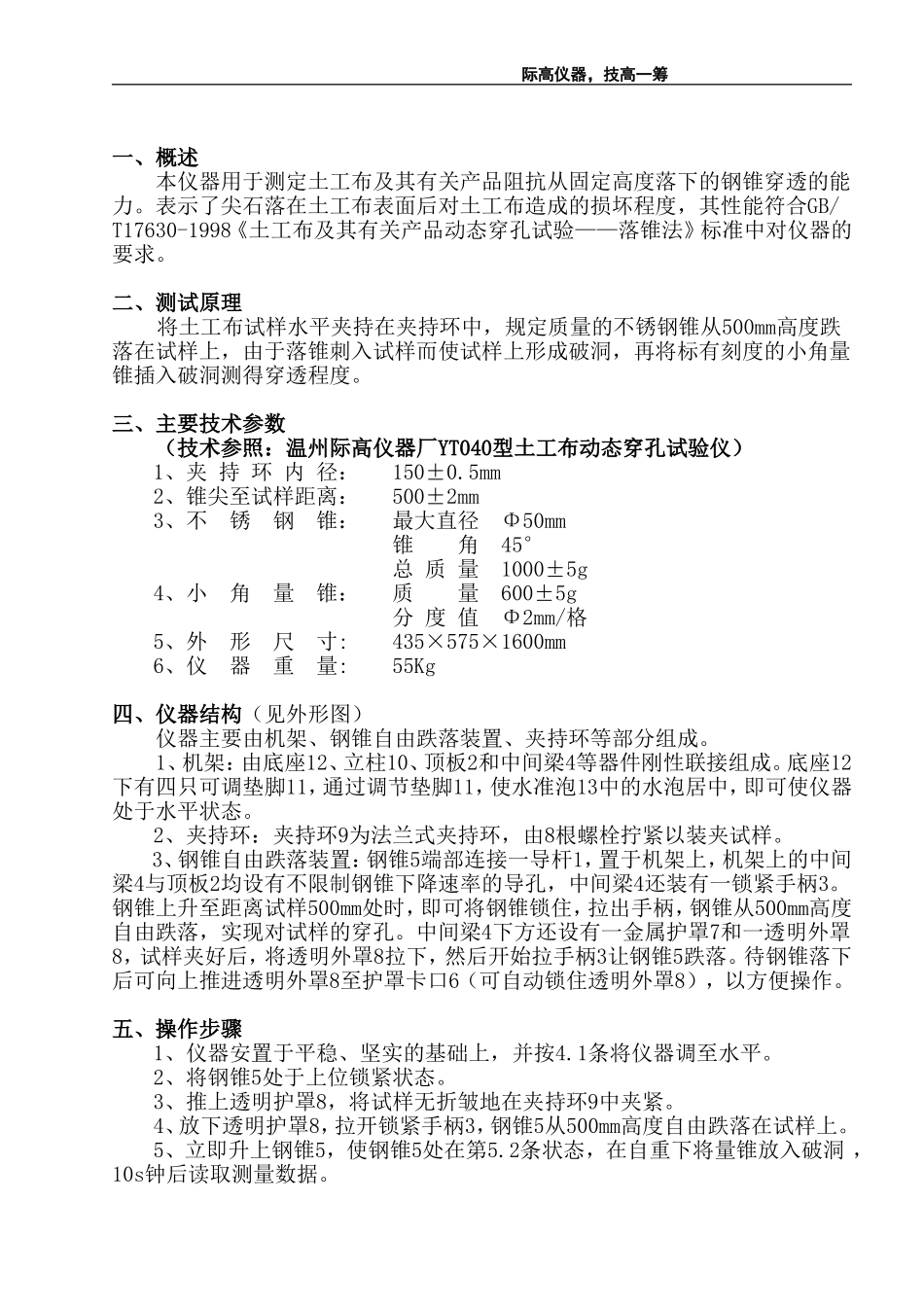

际高仪器，技高一筹YT040型土工布动态穿孔试验仪操作说明书温州际高检测仪器有限公司际高仪器，技高一筹一、概述本仪器用于测定土工布及其有关产品阻抗从固定高度落下的钢锥穿透的能力
表示了尖石落在土工布表面后对土工布造成的损坏程度，其性能符合GB/T17630-1998《土工布及其有关产品动态穿孔试验——落锥法》标准中对仪器的要求
二、测试原理将土工布试样水平夹持在夹持环中，规定质量的不锈钢锥从500mm高度跌落在试样上，由于落锥刺入试样而使试样上形成破洞，再将标有刻度的小角量锥插入破洞测得穿透程度
三、主要技术参数（技术参照：温州际高仪器厂YT040型土工布动态穿孔试验仪）1、夹持环内径：150±0
5mm2、锥尖至试样距离：500±2mm3、不锈钢锥：最大直径Φ50mm锥角45°总质量1000±5g4、小角量锥：质量600±5g分度值Φ2mm/格5、外形尺寸:435×575×1600mm6、仪器重量:55Kg四、仪器结构（见外形图）仪器主要由机架、钢锥自由跌落装置、夹持环等部分组成
1、机架：由底座12、立柱10、顶板2和中间梁4等器件刚性联接组成
底座12下有四只可调垫脚11，通过调节垫脚11，使水准泡13中的水泡居中，即可使仪器处于水平状态
2、夹持环：夹持环9为法兰式夹持环，由8根螺栓拧紧以装夹试样
3、钢锥自由跌落装置：钢锥5端部连接一导杆1，置于机架上，机架上的中间梁4与顶板2均设有不限制钢锥下降速率的导孔，中间梁4还装有一锁紧手柄3
钢锥上升至距离试样500mm处时，即可将钢锥锁住，拉出手柄，钢锥从500mm高度自由跌落，实现对试样的穿孔
中间梁4下方还设有一金属护罩7和一透明外罩8，试样夹好后，将透明外罩8拉下，然后开始拉手柄3让钢锥5跌落
待钢锥落下后可向上推进透明外罩8至护罩卡口6（可自动锁住透明外罩8），以方便操作
五、操作步骤1、仪器安置于平稳、坚实的
