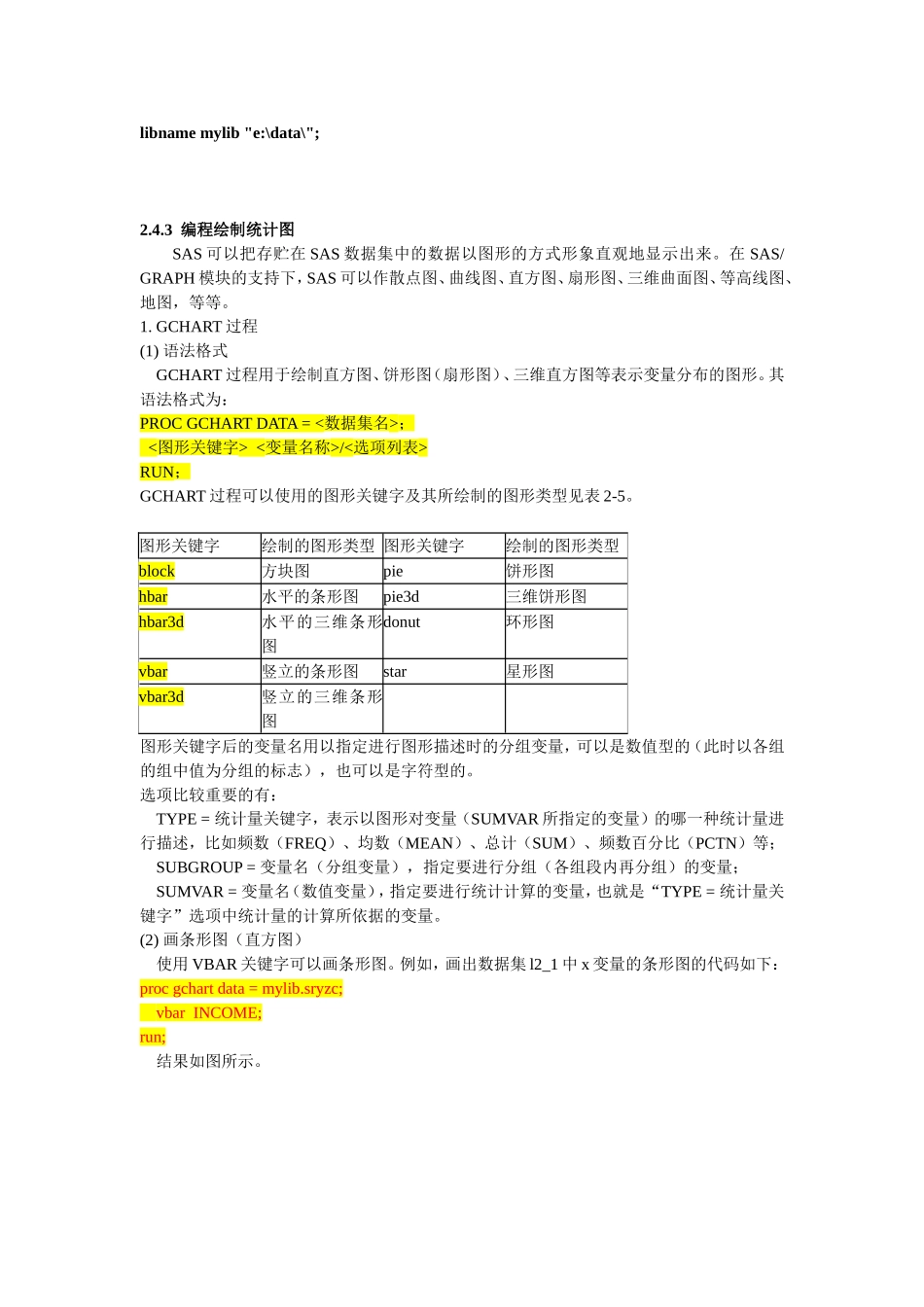

libnamemylib"e:\data\";2.4.3编程绘制统计图SAS可以把存贮在SAS数据集中的数据以图形的方式形象直观地显示出来。在SAS/GRAPH模块的支持下，SAS可以作散点图、曲线图、直方图、扇形图、三维曲面图、等高线图、地图，等等。1.GCHART过程(1)语法格式GCHART过程用于绘制直方图、饼形图（扇形图）、三维直方图等表示变量分布的图形。其语法格式为：PROCGCHARTDATA=<数据集名>；<图形关键字><变量名称>/<选项列表>RUN；GCHART过程可以使用的图形关键字及其所绘制的图形类型见表2-5。图形关键字绘制的图形类型图形关键字绘制的图形类型block方块图pie饼形图hbar水平的条形图pie3d三维饼形图hbar3d水平的三维条形图donut环形图vbar竖立的条形图star星形图vbar3d竖立的三维条形图图形关键字后的变量名用以指定进行图形描述时的分组变量，可以是数值型的（此时以各组的组中值为分组的标志），也可以是字符型的。选项比较重要的有：TYPE=统计量关键字，表示以图形对变量（SUMVAR所指定的变量）的哪一种统计量进行描述，比如频数（FREQ）、均数（MEAN）、总计（SUM）、频数百分比（PCTN）等；SUBGROUP=变量名（分组变量），指定要进行分组（各组段内再分组）的变量；SUMVAR=变量名（数值变量），指定要进行统计计算的变量，也就是“TYPE=统计量关键字”选项中统计量的计算所依据的变量。(2)画条形图（直方图）使用VBAR关键字可以画条形图。例如，画出数据集l2_1中x变量的条形图的代码如下：procgchartdata=mylib.sryzc;vbarINCOME;run;结果如图所示。其中绘图用的变量用VBAR语句给出，如果把VBAR改成HBAR则条形方向变为横向。用GCHART绘制的条形图和在INSIGHT中绘制的直方图有所不同，它在横轴标的是区间的中点值，而在INSIGHT中横轴标的是区间的端点值。可以指定分组的变量，例如在每个区段内再分段，可以用如下代码：procgchartdata=mylib.sryzc;vbarINCOME/subgroup=R_ID;run;结果如图所示。(3)画三维条形图使用BLOCK关键字可以画三维条形图。例如，画出数据集mylib.sryzc中Income变量的三维条形图的代码如下：procgchartdata=mylib.l2_1;blockINCOME/subgroup=R_ID;run;结果如图所示。2.使用GPLOT过程绘制散点图和连线图通常用散点图和连线图可以表示：●一个变量随另一个变量的变化；●变量之间的关系；●数据值的分布。(1)GPLOT过程的一般格式PROCGPLOTDATA=<数据集名>;PLOT<纵轴变量>*<横轴变量>[=<变量>][/<选项>];[SYMBOLn<选项>;]RUN；常用的选项见表2-6。表2-6PLOT语句的选项选项意义说明FRAM|NOFRAM在图形四周加入或不加入边框缺省为加入CFRAM=颜色边框内的颜色缺省为白色AUTOHREF(AUTOVEREF)在水平(垂直)轴的每个主刻度处加入水平(垂直)参考线NOAXIS取消坐标轴及相关的图形元素CAXIS=颜色设定轴的颜色CTEXT=颜色设定与轴相关字符的颜色HAXIS=值列举设定水平轴主刻度的值VAXIS=值列举设定垂直轴主刻度的值SYMBOL语句用来控制表示点的符号和点间的连线。其中n是不同SYMBOL语句的序号，可以是1-99，缺省为1。选项见表2-7。表2-7SYMBOL语句的选项选项意义取值V=符号表示点使用的符号plus,x,star,square,diamond,triangle,hash,y,z,paw,point,dot,circleC=颜色表示点的符号及连线的颜色black,red,green,blue,cyan,magenta,gray,pink,orange,brown,yellowCV=颜色专指点的符号的颜色H=n<单位>指名符号的大小单位有：cell,cm,pct,pt,inPOINTLABEL在点的附近表明Y轴变量的值i=连线方式指明连线的方式none,join,spline,needleCI=颜色专指连线的颜色L=nn为线型的序号0–空白线，1-实线，2–虚线W=nn表示线的宽度(2)散点图绘制家庭总收入对家庭总支出的散点图，代码如下：procgplotdata=mylib.sryzc;plotincome*outgo;run;结果显示了一个GRAPHICS窗口，绘出了以x为纵轴、以y为横轴的散点图（见图）。可以在图中按第三个变量分组画出散点图（如图2-48右），代码如下：procgplotdata=mylib.sryzc;plotINCOME*OUTGO=R_ID;symbol1color=blackv=star;symbol2color=bluev=dot;run;(3)连线图为了绘制连线，只要在SYMBOL语句中指定i=join。例如绘制家庭总收入对家庭编号的连线图（图2-49左），代码如...
