LED显示单元板常见故障与排除VIP免费

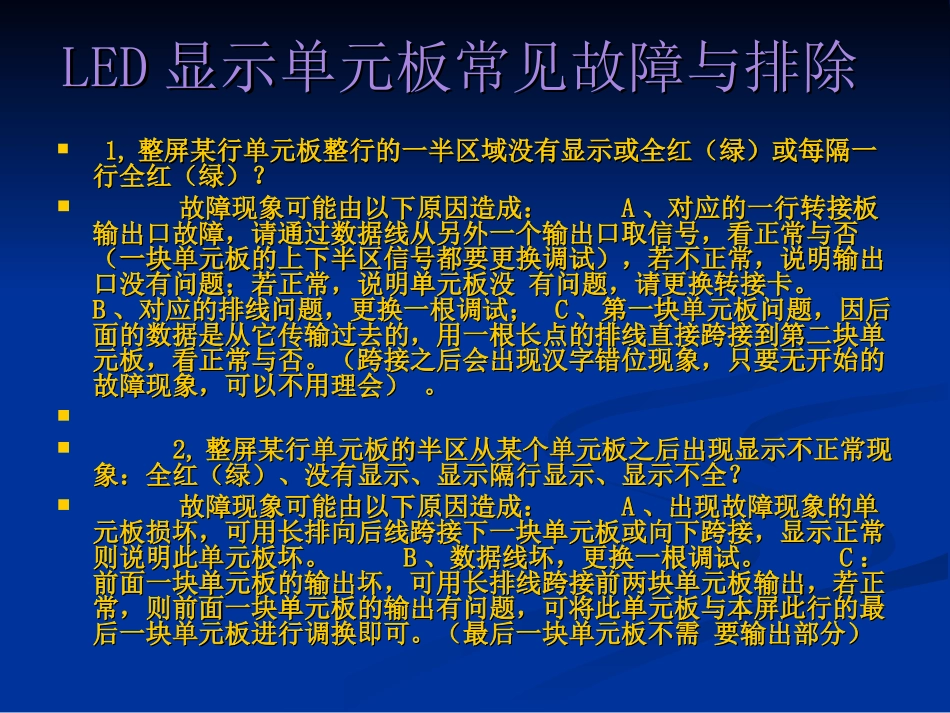

漳州市鼎信光电科技漳州市鼎信光电科技有限公司有限公司LEDLED显示单元板常见故障与排除显示单元板常见故障与排除LEDLED显示单元板常见故障与排除显示单元板常见故障与排除1,1,整屏某行单元板整行的一半区域没有显示或全红（绿）或每隔一整屏某行单元板整行的一半区域没有显示或全红（绿）或每隔一行全红（绿）？行全红（绿）？故障现象可能由以下原因造成：故障现象可能由以下原因造成：AA、对应的一行转接板、对应的一行转接板输出口故障，请通过数据线从另外一个输出口取信号，看正常与否输出口故障，请通过数据线从另外一个输出口取信号，看正常与否（一块单元板的上下半区信号都要更换调试），若不正常，说明输出（一块单元板的上下半区信号都要更换调试），若不正常，说明输出口没有问题；若正常，说明单元板没有问题，请更换转接卡。口没有问题；若正常，说明单元板没有问题，请更换转接卡。BB、对应的排线问题，更换一根调试；、对应的排线问题，更换一根调试；CC、第一块单元板问题，因后、第一块单元板问题，因后面的数据是从它传输过去的，用一根长点的排线直接跨接到第二块单面的数据是从它传输过去的，用一根长点的排线直接跨接到第二块单元板，看正常与否。（跨接之后会出现汉字错位现象，只要无开始的元板，看正常与否。（跨接之后会出现汉字错位现象，只要无开始的故障现象，可以不用理会）。故障现象，可以不用理会）。2,2,整屏某行单元板的半区从某个单元板之后出现显示不正常现整屏某行单元板的半区从某个单元板之后出现显示不正常现象：全红（绿）、没有显示、显示隔行显示、显示不全？象：全红（绿）、没有显示、显示隔行显示、显示不全？故障现象可能由以下原因造成：故障现象可能由以下原因造成：AA、出现故障现象的单、出现故障现象的单元板损坏，可用长排向后线跨接下一块单元板或向下跨接，显示正常元板损坏，可用长排向后线跨接下一块单元板或向下跨接，显示正常则说明此单元板坏。则说明此单元板坏。BB、数据线坏，更换一根调试。、数据线坏，更换一根调试。CC：：前面一块单元板的输出坏，可用长排线跨接前两块单元板输出，若正前面一块单元板的输出坏，可用长排线跨接前两块单元板输出，若正常，则前面一块单元板的输出有问题，可将此单元板与本屏此行的最常，则前面一块单元板的输出有问题，可将此单元板与本屏此行的最后一块单元板进行调换即可。（最后一块单元板不需要输出部分）后一块单元板进行调换即可。（最后一块单元板不需要输出部分）33、某单元板的某部分的上、下半区出现红色或绿色常亮、某单元板的某部分的上、下半区出现红色或绿色常亮??故障原因可能是某个控制红或绿的故障原因可能是某个控制红或绿的74HC59574HC595的第的第1111、、1212两两脚的时钟和消隐信号出现问题，用万用表查其两端有没有短路，或脚的时钟和消隐信号出现问题，用万用表查其两端有没有短路，或其与本单元板上的其它的其与本单元板上的其它的595595的两脚是否相通，若没有相通，请的两脚是否相通，若没有相通，请直接用跳线相即可。另外，这两脚之间的电阻值不能太小，若太小，直接用跳线相即可。另外，这两脚之间的电阻值不能太小，若太小，显示也会不正常，可能是其中的一个显示也会不正常，可能是其中的一个595595损坏。损坏。44、单元板上某个模块的一行不亮？、单元板上某个模块的一行不亮？一行不亮是该显示模块的对应行的模块管脚虚焊或印刷线断，一行不亮是该显示模块的对应行的模块管脚虚焊或印刷线断，可用烙铁对管脚加锡或从同行模块内同一行的任一点飞一根线与此可用烙铁对管脚加锡或从同行模块内同一行的任一点飞一根线与此相连。相连。55、单元板上某个模块的一列不亮？故障原因同上，可、单元板上某个模块的一列不亮？故障原因同上，可用烙铁对管脚加锡或从同一显示区域的同一位置的另一个模块的相用烙铁对管脚加锡或从同一显示区域的同一位置的另一个模块的相同列的点飞个线过来，同列的点飞个线过来，RGRG也要对应好。也要对应好。66、单元板上每个模块的同一行不亮？、单元板上每个模块的同一行不亮？同一行不亮可...
