玻璃钢材料有哪些特性优点和不足VIP专享VIP免费

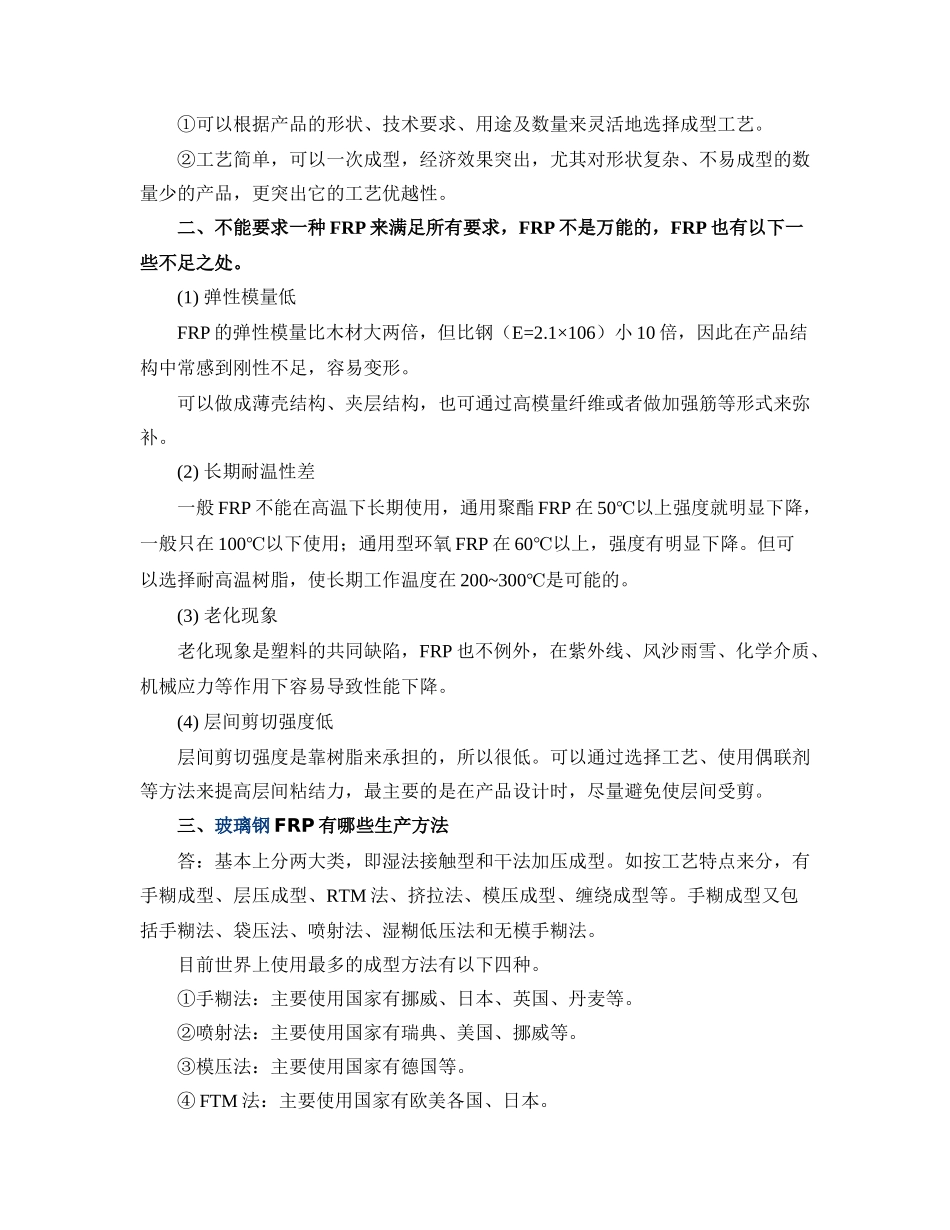

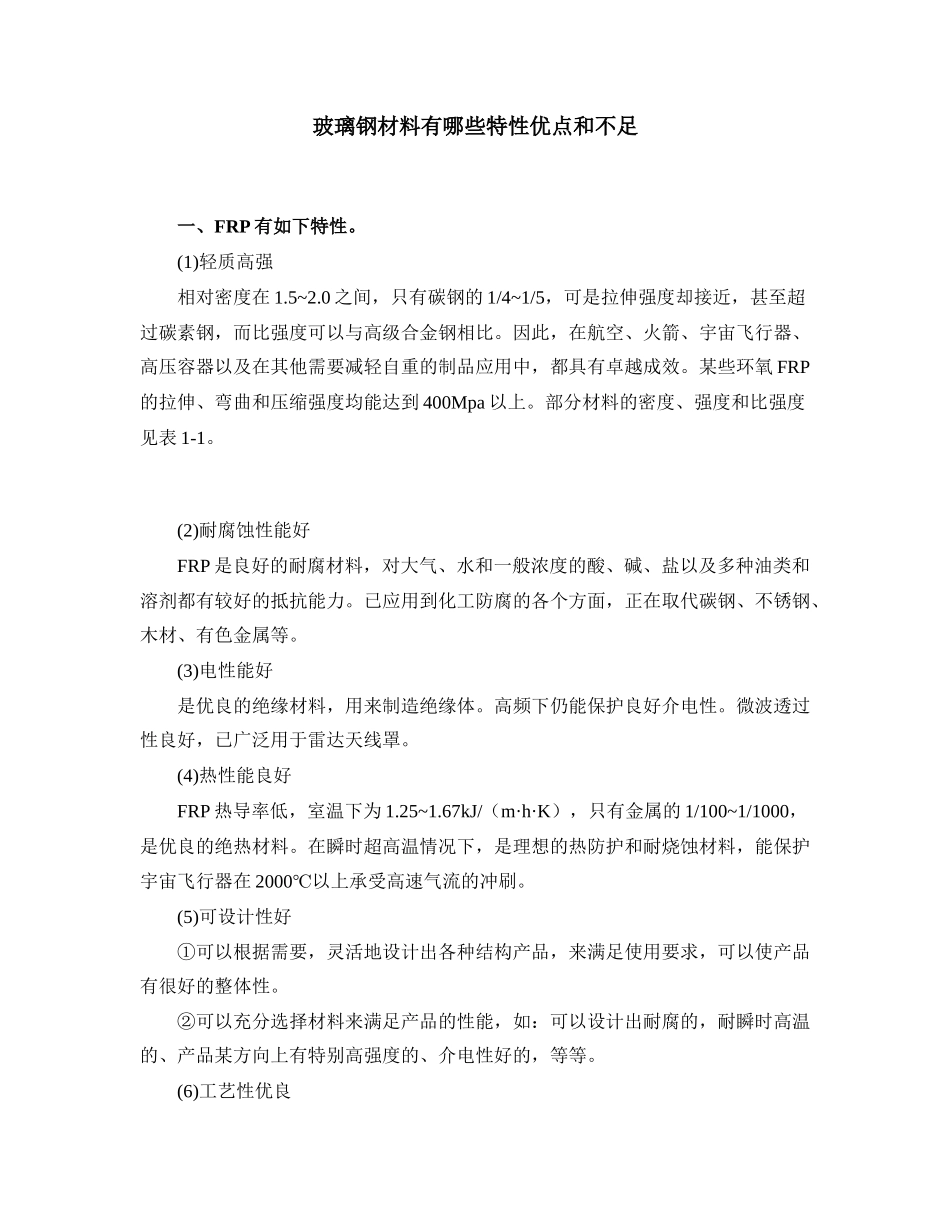

玻璃钢材料有哪些特性优点和不足一、FRP有如下特性。(1)轻质高强相对密度在1.5~2.0之间，只有碳钢的1/4~1/5，可是拉伸强度却接近，甚至超过碳素钢，而比强度可以与高级合金钢相比。因此，在航空、火箭、宇宙飞行器、高压容器以及在其他需要减轻自重的制品应用中，都具有卓越成效。某些环氧FRP的拉伸、弯曲和压缩强度均能达到400Mpa以上。部分材料的密度、强度和比强度见表1-1。(2)耐腐蚀性能好FRP是良好的耐腐材料，对大气、水和一般浓度的酸、碱、盐以及多种油类和溶剂都有较好的抵抗能力。已应用到化工防腐的各个方面，正在取代碳钢、不锈钢、木材、有色金属等。(3)电性能好是优良的绝缘材料，用来制造绝缘体。高频下仍能保护良好介电性。微波透过性良好，已广泛用于雷达天线罩。(4)热性能良好FRP热导率低，室温下为1.25~1.67kJ/（m·h·K），只有金属的1/100~1/1000，是优良的绝热材料。在瞬时超高温情况下，是理想的热防护和耐烧蚀材料，能保护宇宙飞行器在2000℃以上承受高速气流的冲刷。(5)可设计性好①可以根据需要，灵活地设计出各种结构产品，来满足使用要求，可以使产品有很好的整体性。②可以充分选择材料来满足产品的性能，如：可以设计出耐腐的，耐瞬时高温的、产品某方向上有特别高强度的、介电性好的，等等。(6)工艺性优良①可以根据产品的形状、技术要求、用途及数量来灵活地选择成型工艺。②工艺简单，可以一次成型，经济效果突出，尤其对形状复杂、不易成型的数量少的产品，更突出它的工艺优越性。二、不能要求一种FRP来满足所有要求，FRP不是万能的，FRP也有以下一些不足之处。(1)弹性模量低FRP的弹性模量比木材大两倍，但比钢（E=2.1×106）小10倍，因此在产品结构中常感到刚性不足，容易变形。可以做成薄壳结构、夹层结构，也可通过高模量纤维或者做加强筋等形式来弥补。(2)长期耐温性差一般FRP不能在高温下长期使用，通用聚酯FRP在50℃以上强度就明显下降，一般只在100℃以下使用；通用型环氧FRP在60℃以上，强度有明显下降。但可以选择耐高温树脂，使长期工作温度在200~300℃是可能的。(3)老化现象老化现象是塑料的共同缺陷，FRP也不例外，在紫外线、风沙雨雪、化学介质、机械应力等作用下容易导致性能下降。(4)层间剪切强度低层间剪切强度是靠树脂来承担的，所以很低。可以通过选择工艺、使用偶联剂等方法来提高层间粘结力，最主要的是在产品设计时，尽量避免使层间受剪。三、玻璃钢FRP有哪些生产方法答：基本上分两大类，即湿法接触型和干法加压成型。如按工艺特点来分，有手糊成型、层压成型、RTM法、挤拉法、模压成型、缠绕成型等。手糊成型又包括手糊法、袋压法、喷射法、湿糊低压法和无模手糊法。目前世界上使用最多的成型方法有以下四种。①手糊法：主要使用国家有挪威、日本、英国、丹麦等。②喷射法：主要使用国家有瑞典、美国、挪威等。③模压法：主要使用国家有德国等。④FTM法：主要使用国家有欧美各国、日本。我国有90%以上的FRP产品是手糊法生产的，其他有模压法、缠绕法、层压法等（见第十一章）。日本的手糊法仍占50%。从世界各国来看，手糊法仍占相当比重，说明它仍有生命力。手糊法的特点是用湿态树脂成型，设备简单，费用少，一次能糊10m以上的整体产品。缺点是机械化程度低，生产周期长，质量不稳定。近年来，我国从国外引进了挤拉、喷涂、缠绕等工艺设备，随着FRP工业的发展，新的工艺方法将会不断出现.玻璃钢的含义、理化性能及用途俗称玻璃钢FRP(FiberReinforcedPlastics)即纤维强化塑料，一般指用玻璃纤维增强不饱和聚脂、环氧树脂与酚醛树脂基体。以玻璃纤维或其制品作增强材料的增强塑料，称谓为玻璃纤维增强塑料，或称谓玻璃钢。由于所使用的树脂品种不同，因此有聚酯玻璃钢、环氧玻璃钢、酚醛玻璃钢之称。理化性能玻璃具有硬而易碎，具有很好的透明性以及耐高温、耐腐蚀等性能；同时钢铁很硬并且不易碎，也具有耐高温的特点。于是人们开始想，如果能制造一种既具有玻璃的硬度、耐高温、抗腐蚀的性质，又具有钢铁一样坚硬不碎的特点，那这种材料一定会大有用途。人们经过研究试验，终于制出了这样一种复合材料。它，就是能与钢...
