AD6焊盘为梅花(或十字)状连接,过孔为直接连接的方法VIP免费

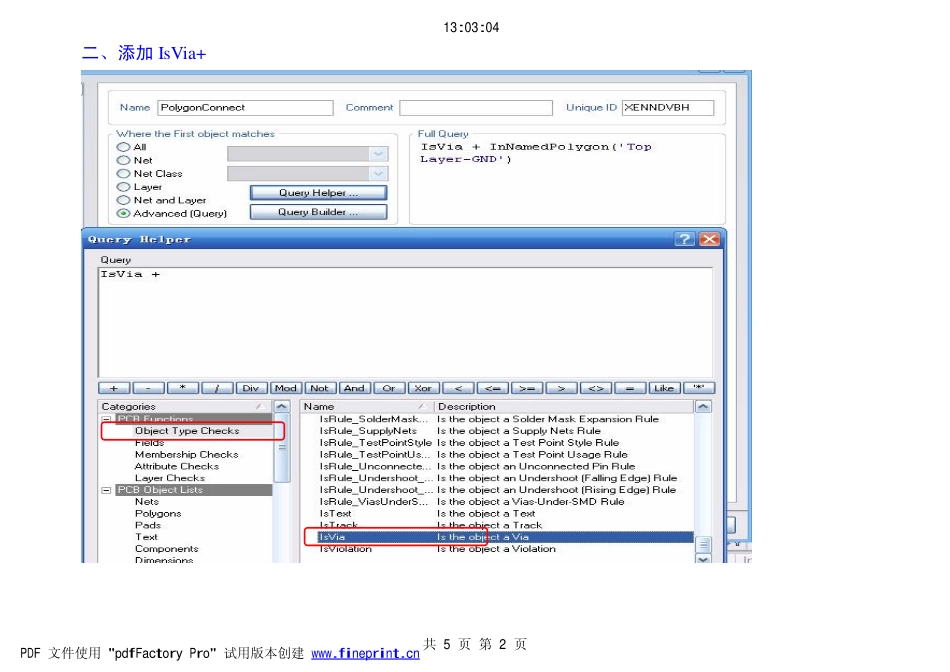

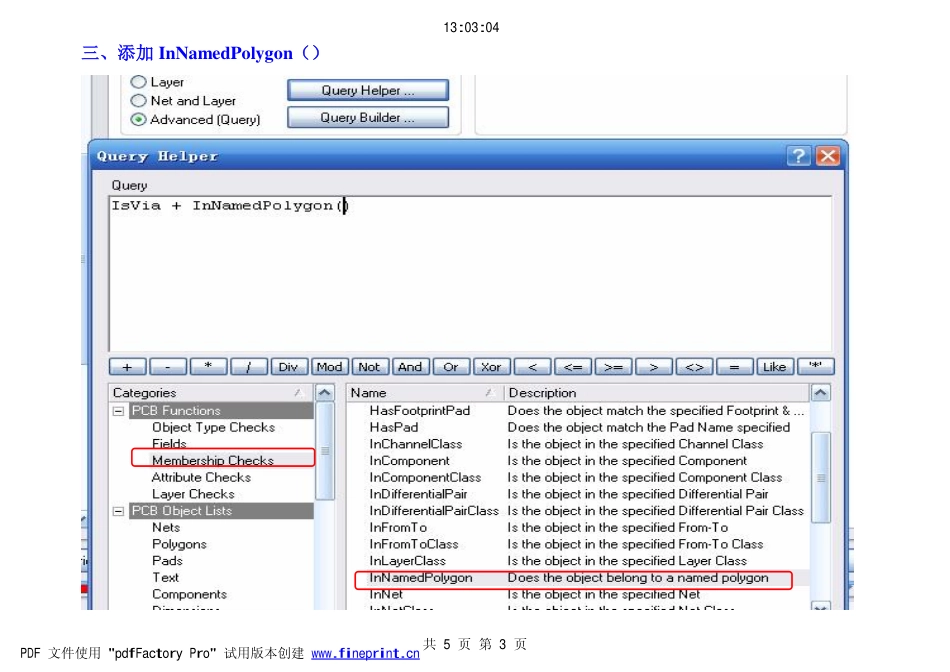

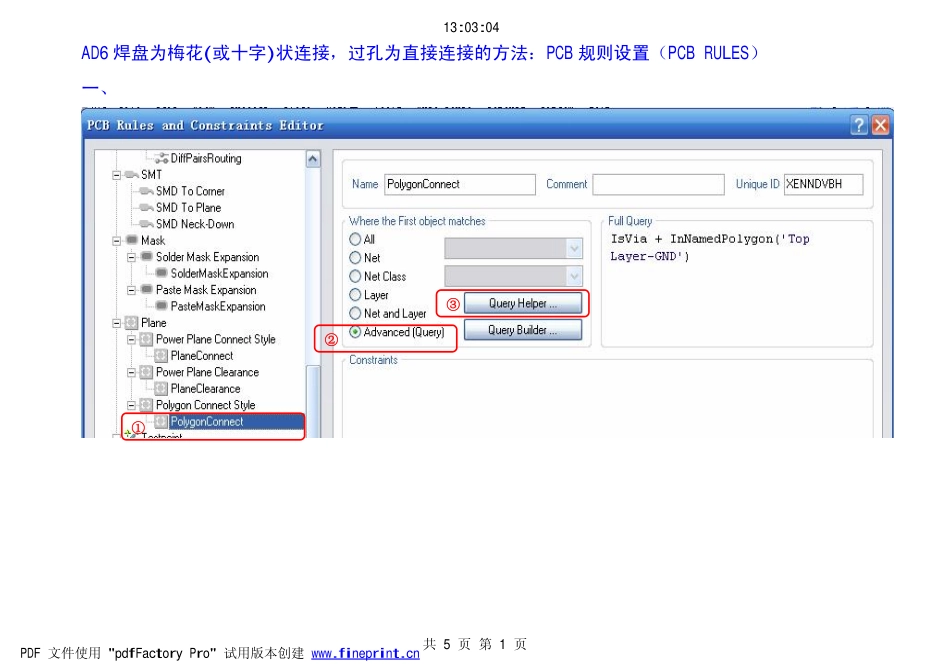

AD6焊盘为梅花(或十字)状连接，过孔为直接连接的方法：PCB规则设置（PCBRULES）一、①②③13:03:04共5页第1页PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn二、添加IsVia+13:03:04共5页第2页PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn三、添加InNamedPolygon（）13:03:04共5页第3页PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn四、添加网络名，在InNamedPolygon（）中的括号内插入网络13:03:04共5页第4页PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn五、完成后效果13:03:04共5页第5页PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn
