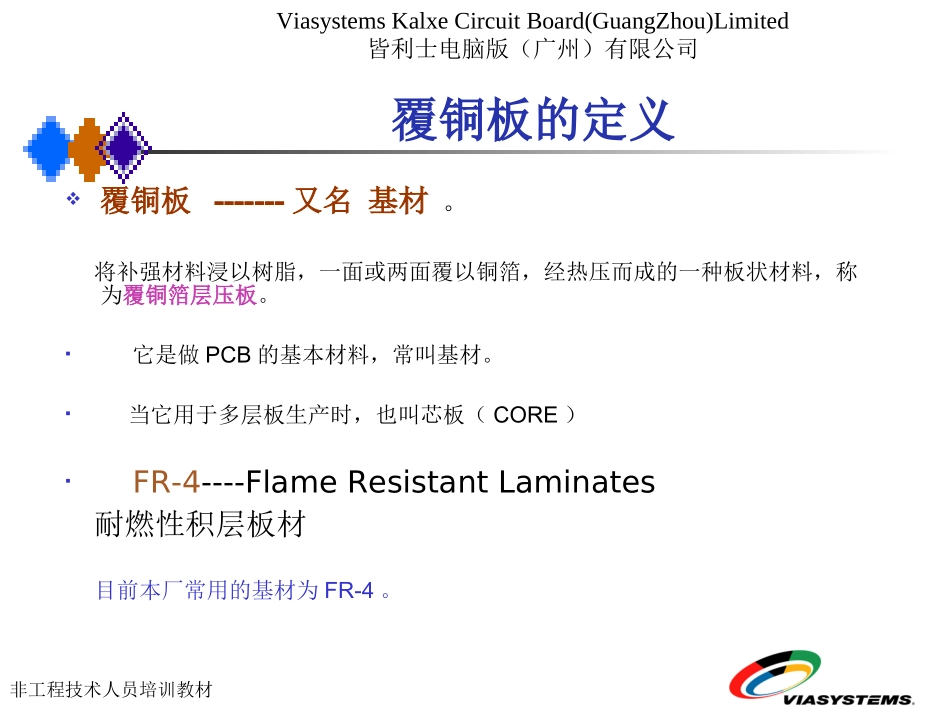

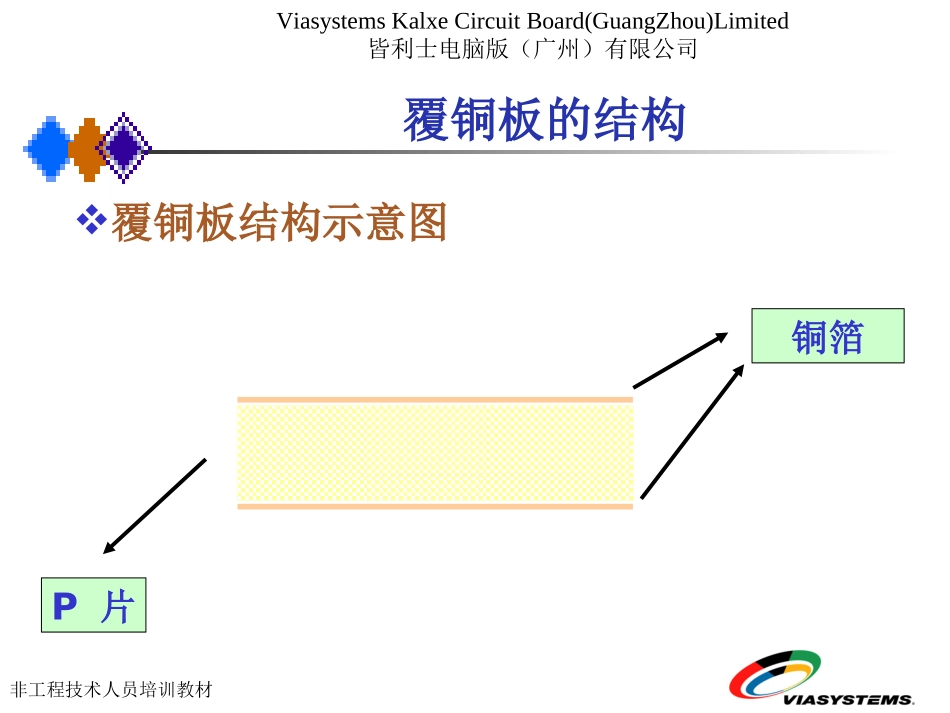

非工程技术人员培训教材1ViasystemsKalxeCircuitBoard(GuangZhou)Limited皆利士电脑版（广州）有限公司《非工程技术人员培训教材》导师：章荣纲RongGang.Zhang@viasystems.com非工程技术人员培训教材2ViasystemsKalxeCircuitBoard(GuangZhou)Limited皆利士电脑版（广州）有限公司覆铜板的定义覆铜板-------又名基材。将补强材料浸以树脂，一面或两面覆以铜箔，经热压而成的一种板状材料，称为覆铜箔层压板。它是做PCB的基本材料，常叫基材。当它用于多层板生产时，也叫芯板（CORE）FR-4----FlameResistantLaminates耐燃性积层板材目前本厂常用的基材为FR-4。非工程技术人员培训教材3ViasystemsKalxeCircuitBoard(GuangZhou)Limited皆利士电脑版（广州）有限公司覆铜板的结构P片铜箔覆铜板结构示意图非工程技术人员培训教材4ViasystemsKalxeCircuitBoard(GuangZhou)Limited皆利士电脑版（广州）有限公司覆铜板的典型流程：胶液配Prepreg玻纤布压合铜箔覆铜板覆铜板的流程非工程技术人员培训教材5ViasystemsKalxeCircuitBoard(GuangZhou)Limited皆利士电脑版（广州）有限公司熱壓合PRESSING疊合BOOKINGPLYUP疊片銅箔COPPERFOIL無塵室cloanroom烘箱OVEN切割Cutter含浸Impregnating玻纖布Classcloth原料混合Mixing溶劑Solvent硬化劑Curingagent覆铜板的典型流程非工程技术人员培训教材6ViasystemsKalxeCircuitBoard(GuangZhou)Limited皆利士电脑版（广州）有限公司覆铜板的分类（一）覆铜板的分类：按机械刚性分；刚性板挠性板按不同绝缘材料结构分：有机树脂类覆铜板金属基覆铜板陶瓷基覆铜板按厚度分：常规板薄板IPC介定小于0.5mm的为薄板。非工程技术人员培训教材7ViasystemsKalxeCircuitBoard(GuangZhou)Limited皆利士电脑版（广州）有限公司按增强材料划分：玻璃布基覆铜板纸基覆铜板复合基覆铜板。按某些特殊性能分：高TG板高介电性能板防UV板覆铜板的分类（二）非工程技术人员培训教材8ViasystemsKalxeCircuitBoard(GuangZhou)Limited皆利士电脑版（广州）有限公司P片定义定义：玻璃纤维或其它纤维含浸树脂，并经烘烤而成。英文名为“Prepreg”又有人称之为“bondingsheet”（粘接片）、半固化片。是含浸机生产的成品。组成成分：环氧树脂，玻璃纤维布，ＤＭＦ，２ＭＩ，丙酮等。非工程技术人员培训教材9ViasystemsKalxeCircuitBoard(GuangZhou)Limited皆利士电脑版（广州）有限公司P片的制作流程非工程技术人员培训教材10ViasystemsKalxeCircuitBoard(GuangZhou)Limited皆利士电脑版（广州）有限公司P片分类方法按供应商所用树脂体系及其性能分.POLYCLADTurbo254/226ISOLAFR402/FR406ITEQIT180ShengYiS1141-140/170等按玻纤布分类106108021122113211615007628等非工程技术人员培训教材11ViasystemsKalxeCircuitBoard(GuangZhou)Limited皆利士电脑版（广州）有限公司本厂常用P片参数（KLC生产）P片型号G/T（S)R/C大约厚度1080135+/-1562+/-1.5%3mil2112（2113、2313）135+/-15115+/-1557+/-1.5%59.5-62%4mil2116135+/-1549.5+/-1.0%53+/-1.5%5mil7628113+/-15135+/1544+/-1.5%38+/-1.5%41+/-1.5%7mil非工程技术人员培训教材12ViasystemsKalxeCircuitBoard(GuangZhou)Limited皆利士电脑版（广州）有限公司名词解释G/T(GelTime)-胶化时间P片中的树脂，受到外来的热量后，由固体变为液体，然后又慢慢产生聚合作用而再变为固体，其间共经历的时间。R/C(ResinContent)-树脂含量覆铜板的绝缘材料中，除了补强材料玻纤布外，其余树脂所占的重量百分比。非工程技术人员培训教材13ViasystemsKalxeCircuitBoard(GuangZhou)Limited皆利士电脑版（广州）有限公司含浸生产设备分类（按加热方式分）热风式含浸机IR（红外线）加热式含浸机电热式含浸机辅助设备搅拌（调胶）冷却水产生热风产生未来发展趋势无溶剂式上胶机：节能、省溶剂;R/C自动反馈控制，G/T更自由控制。非工程技术人员培训教材14ViasystemsKalxeCircuitBoard(GuangZhou)Limited皆利士电脑版（广州）有限公司含浸设备简介含浸机包含以下...
