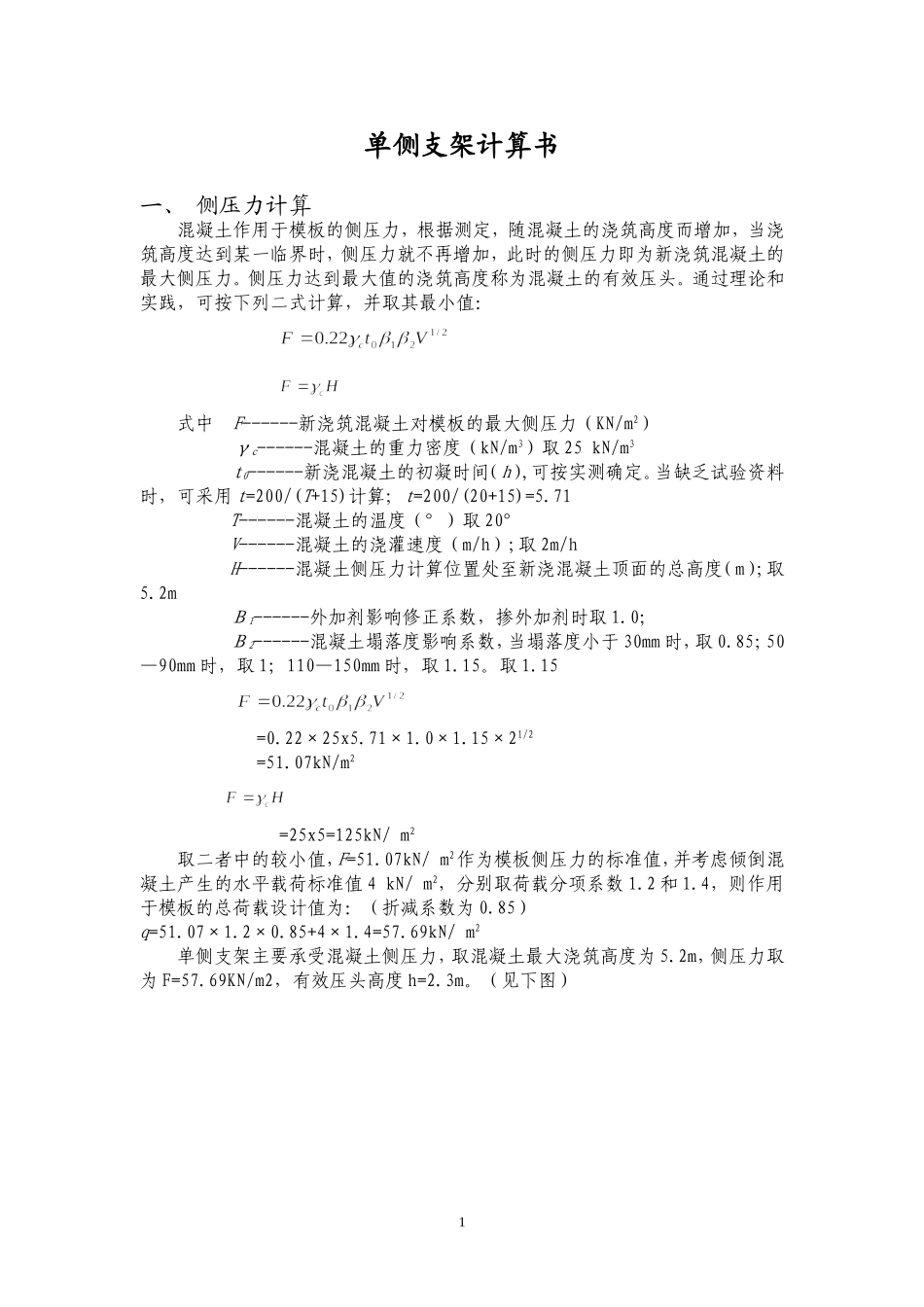

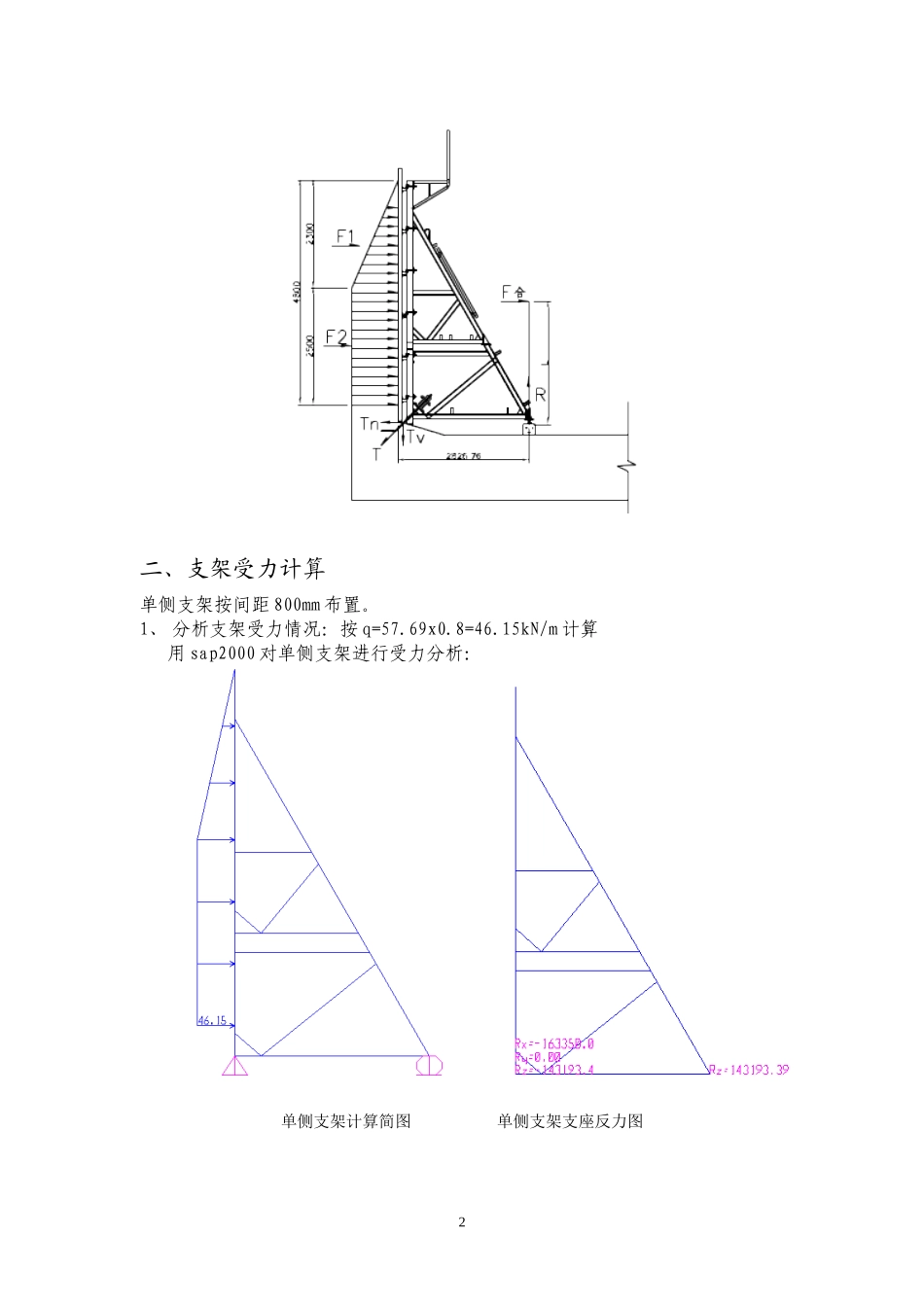

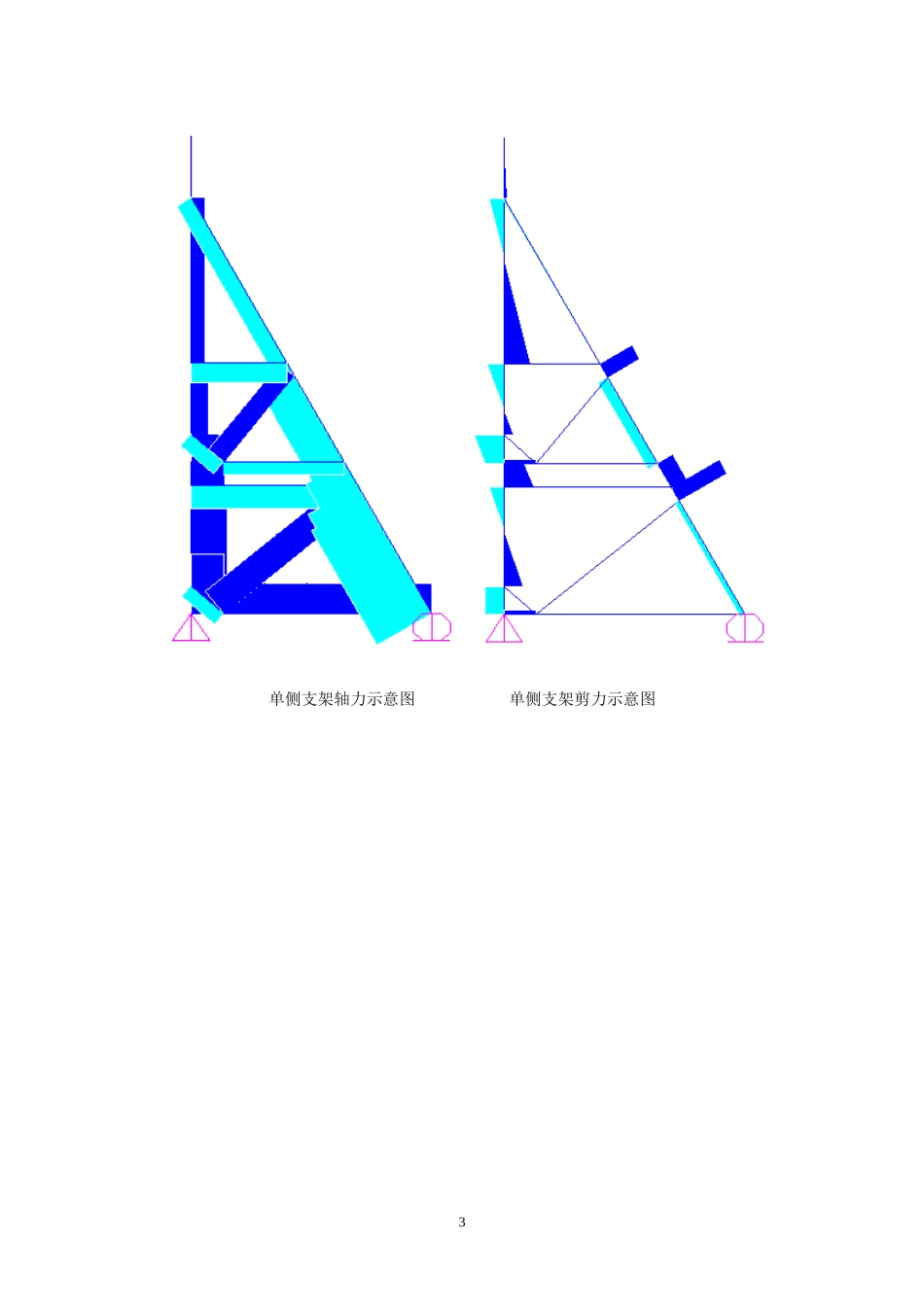

单侧支架计算书一、侧压力计算混凝土作用于模板的侧压力，根据测定，随混凝土的浇筑高度而增加，当浇筑高度达到某一临界时，侧压力就不再增加，此时的侧压力即为新浇筑混凝土的最大侧压力。侧压力达到最大值的浇筑高度称为混凝土的有效压头。通过理论和实践，可按下列二式计算，并取其最小值：式中F------新浇筑混凝土对模板的最大侧压力（KN/m2）γc------混凝土的重力密度（kN/m3）取25kN/m3t0------新浇混凝土的初凝时间（h）,可按实测确定。当缺乏试验资料时，可采用t=200/(T+15)计算；t=200/(20+15)=5.71T------混凝土的温度（°）取20°V------混凝土的浇灌速度（m/h）;取2m/hH------混凝土侧压力计算位置处至新浇混凝土顶面的总高度（m）;取5.2mΒ1------外加剂影响修正系数，掺外加剂时取1.0；Β2------混凝土塌落度影响系数，当塌落度小于30mm时，取0.85；50—90mm时，取1；110—150mm时，取1.15。取1.15=0.22×25x5.71×1.0×1.15×21/2=51.07kN/m2=25x5=125kN/m2取二者中的较小值，F=51.07kN/m2作为模板侧压力的标准值，并考虑倾倒混凝土产生的水平载荷标准值4kN/m2，分别取荷载分项系数1.2和1.4，则作用于模板的总荷载设计值为：（折减系数为0.85）q=51.07×1.2×0.85+4×1.4=57.69kN/m2单侧支架主要承受混凝土侧压力，取混凝土最大浇筑高度为5.2m，侧压力取为F=57.69KN/m2，有效压头高度h=2.3m。（见下图）1二、支架受力计算单侧支架按间距800mm布置。1、分析支架受力情况：按q=57.69x0.8=46.15kN/m计算用sap2000对单侧支架进行受力分析：单侧支架计算简图单侧支架支座反力图2单侧支架轴力示意图单侧支架剪力示意图3单侧支架弯矩示意图杆件编号计算结果如下：杆件轴内力(kN)剪力（KN.m）弯矩（KN.m）规格1137.5639.217.51][102-162.2972.789.79][103188.835.601.90][104-57.5100[105-69.1100[10667.0900[107-151.600][108-42.0400][109-66.3300[101080.7600[10验算其中受压杆的稳定：杆件轴内力(kN)规格截面面积mm2长细比λ稳定系数应力1137.56][102549.626.70.93857.522-162.29][102549.6350.95266.874-57.51[101274.848.150.92148.9845-69.11[101274.821.60.95856.597-151.6][102549.632.20.87967.648-42.04][102549.644.50.92837.009-66.33[101274.892.50.69574.87由表中所得，压杆稳定性均满足要求（稳定系数按3号钢b类截面查表）。验算杆件强度如下：1、2、3、7、8杆件最大剪应力：τ=72780/2549.6=28.54(N/mm2)4、5、6、9、10杆件最大剪应力：τ=0(N/mm2)各杆件剪应力均小于强度设计值f=125N/mm2故满足要求。1、2、3、7、8杆件受弯最大应力：σ=M/W=9790000/79400=123.3(N/mm2)4、5、6、9、10杆件受弯最大应力：σ=M/W=0(N/mm2)各杆件应力均小于强度设计值f=215N/mm2故满足要求。1、2、3、7、8[(τ/125)2+(σ/215)2]1/2=0.617＜14、5、6、9、10[(τ/125)2+(σ/215)2]1/2=0＜1所有的均满足[(τ/125)2+(σ/215)2]1/2＜1符合要求.经计算所的，最大变形点为最顶点，变形量2mm。2、支架埋件的验算埋件反力为（见反力图）:支点1：Rx=163.35kN,Rz=-143.19kN支点2：Rx=0kN,Rz=143.19kN单侧支架按间距800mm布置。（F总）2=（Rx）2+（Ry）2=163.352+143.192F总=217.22KN与地面角度为：α=45°共有8/3个埋件承担合力。其中单个埋件最大拉力为：F=217.22x(3/8)=81.46KN三、埋件强度验算预埋件为Ⅱ级螺纹钢d=25mm，埋件最小有效截面积为：A=3.14×102=314mm2轴心受拉应力强度：σ=F/A=81.46×103/314=259.43MPaF=81.46KN符合要求其中：F锚-锚固力，作用于地脚螺栓上的轴向拔出力（N）d-地脚螺栓直径（mm）h-地脚螺栓在砼基础内的锚固深度（mm）τb-砼与地脚螺栓表面的粘结强度(N/mm2)6
