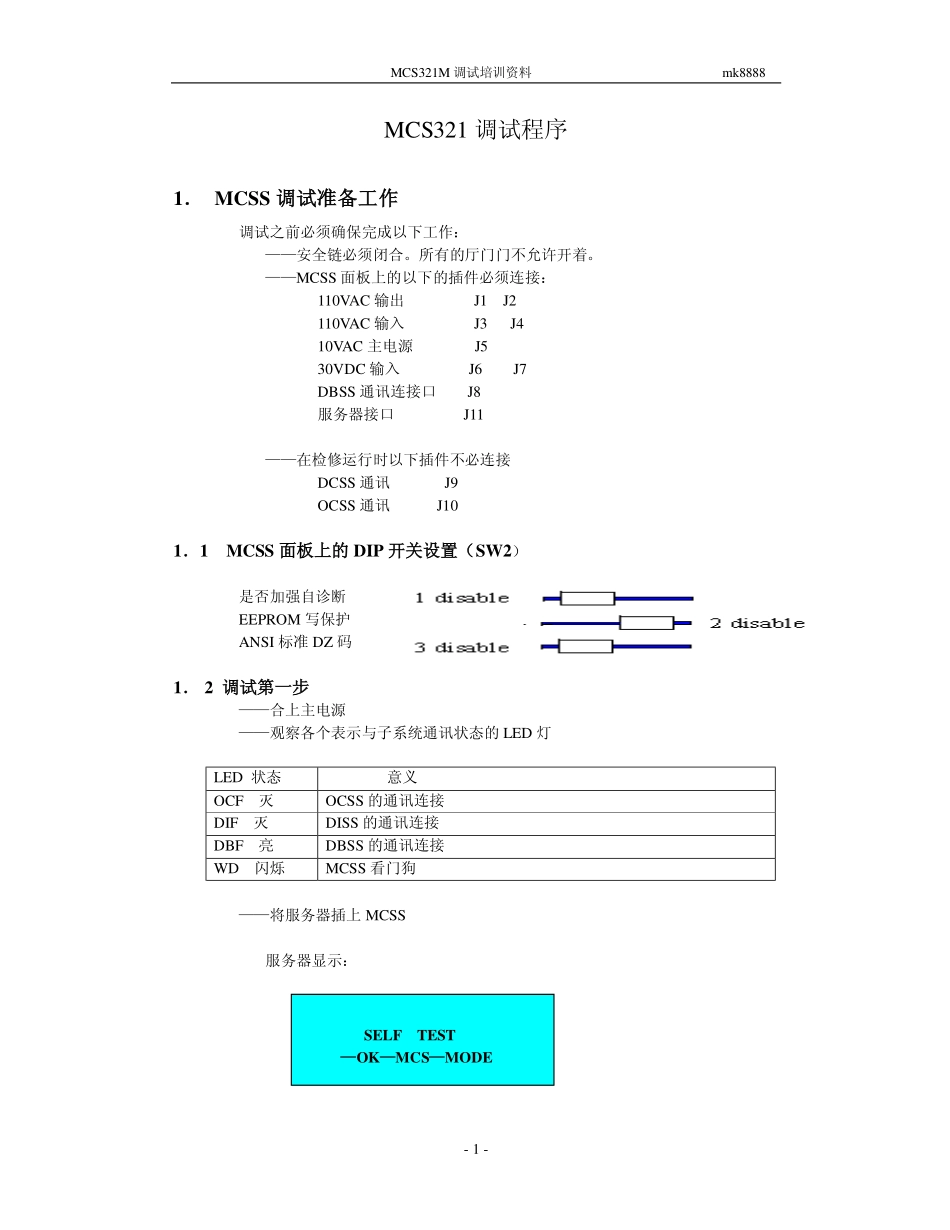

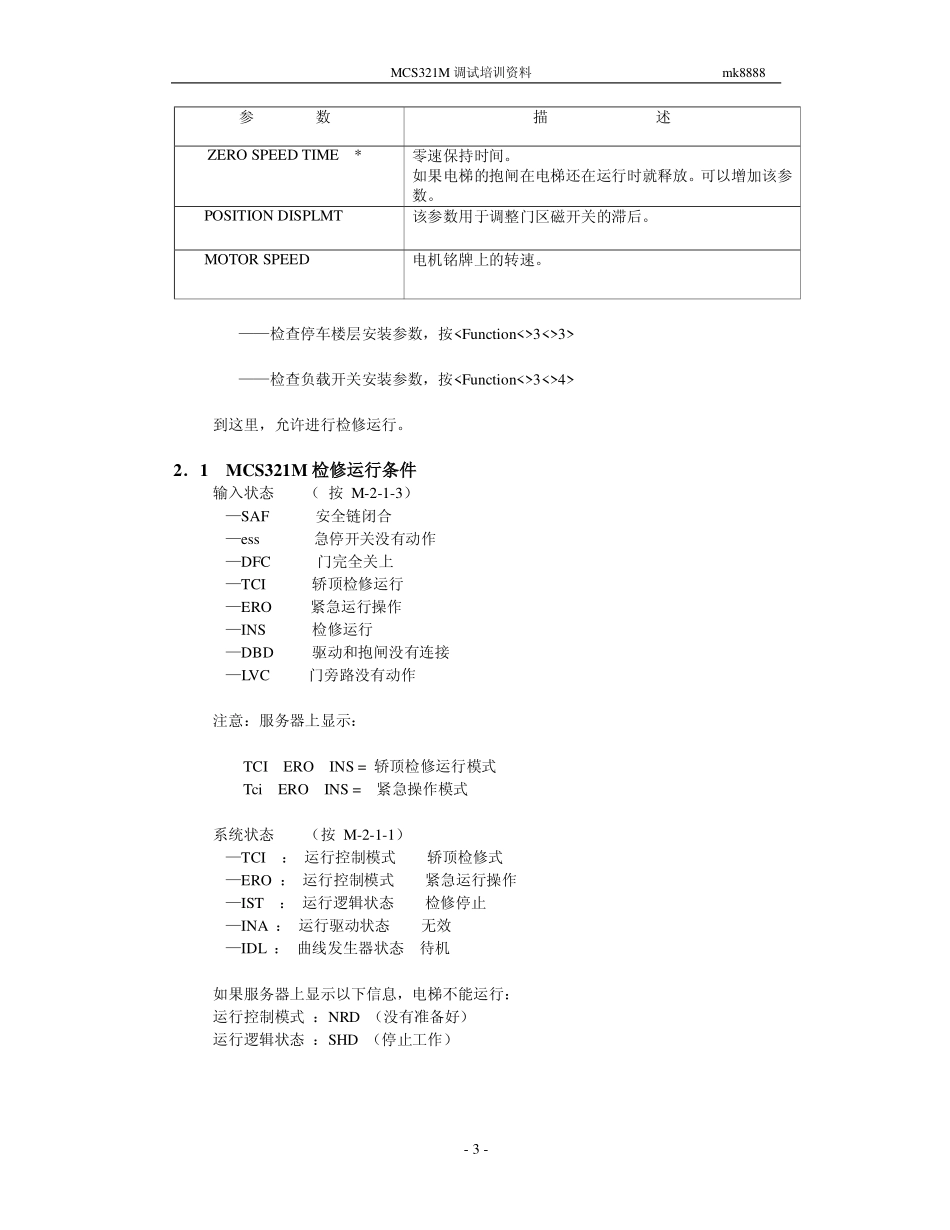

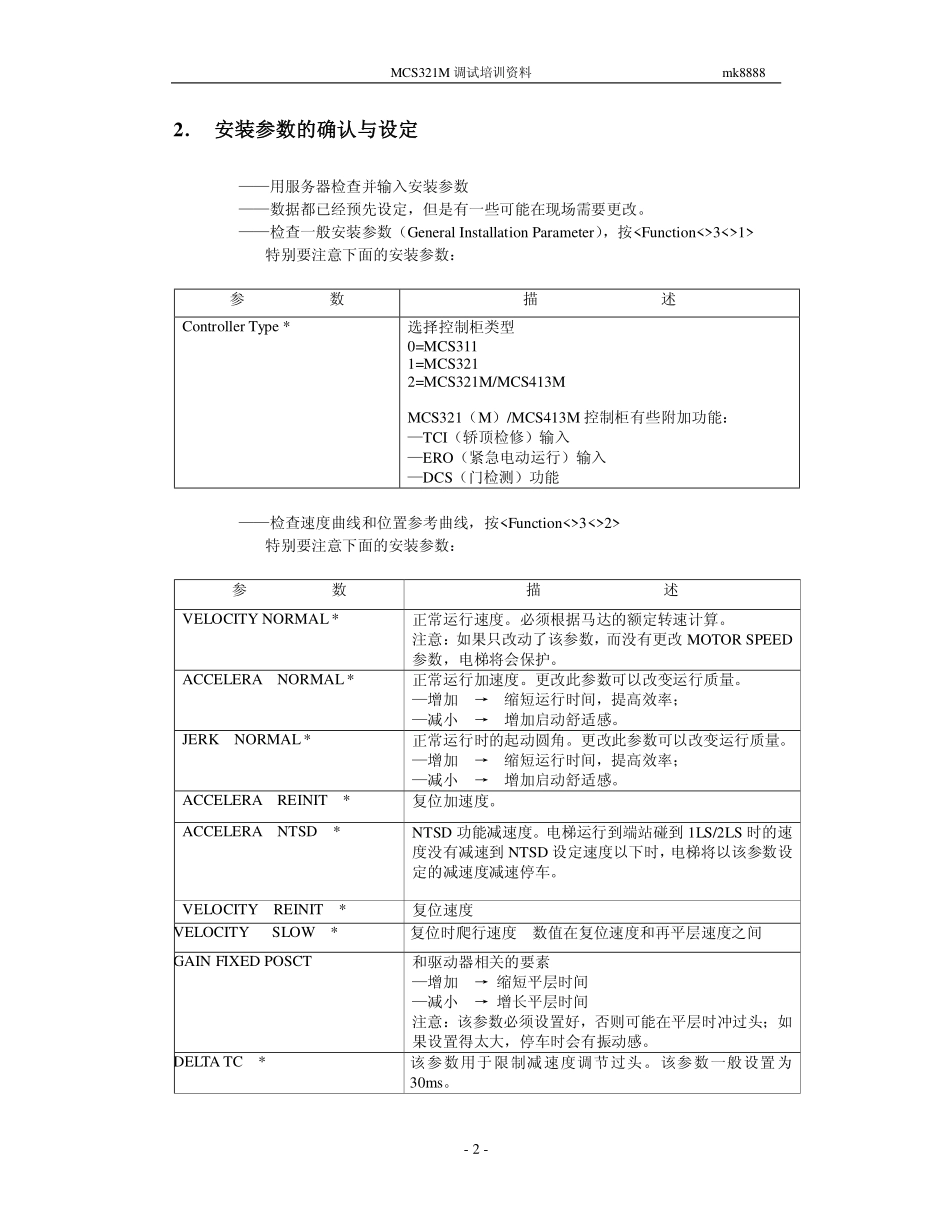

MCS321M调试培训资料mk8888-1-MCS321调试程序1．MCSS调试准备工作调试之前必须确保完成以下工作：——安全链必须闭合。所有的厅门门不允许开着。——MCSS面板上的以下的插件必须连接：110VAC输出J1J2110VAC输入J3J410VAC主电源J530VDC输入J6J7DBSS通讯连接口J8服务器接口J11——在检修运行时以下插件不必连接DCSS通讯J9OCSS通讯J101．1MCSS面板上的DIP开关设置（SW2）是否加强自诊断EEPROM写保护ANSI标准DZ码1．2调试第一步——合上主电源——观察各个表示与子系统通讯状态的LED灯LED状态意义OCF灭OCSS的通讯连接DIF灭DISS的通讯连接DBF亮DBSS的通讯连接WD闪烁MCSS看门狗——将服务器插上MCSS服务器显示：SELFTEST—OK—MCS—MODEMCS321M调试培训资料mk8888-2-2．安装参数的确认与设定——用服务器检查并输入安装参数——数据都已经预先设定，但是有一些可能在现场需要更改。——检查一般安装参数（GeneralInstallationParameter），按3<>1>特别要注意下面的安装参数：参数描述ControllerType*选择控制柜类型0=MCS3111=MCS3212=MCS321M/MCS413MMCS321（M）/MCS413M控制柜有些附加功能：—TCI（轿顶检修）输入—ERO（紧急电动运行）输入—DCS（门检测）功能——检查速度曲线和位置参考曲线，按3<>2>特别要注意下面的安装参数：参数描述VELOCITYNORMAL*正常运行速度。必须根据马达的额定转速计算。注意：如果只改动了该参数，而没有更改MOTORSPEED参数，电梯将会保护。ACCELERANORMAL*正常运行加速度。更改此参数可以改变运行质量。—增加→缩短运行时间，提高效率；—减小→增加启动舒适感。JERKNORMAL*正常运行时的起动圆角。更改此参数可以改变运行质量。—增加→缩短运行时间，提高效率；—减小→增加启动舒适感。ACCELERAREINIT*复位加速度。ACCELERANTSD*NTSD功能减速度。电梯运行到端站碰到1LS/2LS时的速度没有减速到NTSD设定速度以下时，电梯将以该参数设定的减速度减速停车。VELOCITYREINIT*复位速度VELOCITYSLOW*复位时爬行速度数值在复位速度和再平层速度之间GAINFIXEDPOSCT和驱动器相关的要素—增加→缩短平层时间—减小→增长平层时间注意：该参数必须设置好，否则可能在平层时冲过头；如果设置得太大，停车时会有振动感。DELTATC*该参数用于限制减速度调节过头。该参数一般设置为30ms。MCS321M调试培训资料mk8888-3-参数描述ZEROSPEEDTIME*零速保持时间。如果电梯的抱闸在电梯还在运行时就释放。可以增加该参数。POSITIONDISPLMT该参数用于调整门区磁开关的滞后。MOTORSPEED电机铭牌上的转速。——检查停车楼层安装参数，按3<>3>——检查负载开关安装参数，按3<>4>到这里，允许进行检修运行。2．1MCS321M检修运行条件输入状态（按M-2-1-3）—SAF安全链闭合—ess急停开关没有动作—DFC门完全关上—TCI轿顶检修运行—ERO紧急运行操作—INS检修运行—DBD驱动和抱闸没有连接—LVC门旁路没有动作注意：服务器上显示：TCIEROINS=轿顶检修运行模式TciEROINS=紧急操作模式系统状态（按M-2-1-1）—TCI：运行控制模式轿顶检修式—ERO：运行控制模式紧急运行操作—IST：运行逻辑状态检修停止—INA：运行驱动状态无效—IDL：曲线发生器状态待机如果服务器上显示以下信息，电梯不能运行：运行控制模式：NRD（没有准备好）运行逻辑状态：SHD（停止工作）MCS321M调试培训资料mk8888-4-3．安装并调整井道传感器MCSS需要以下开关：—UIS1LV2LVDISUIS：发出门区信号DZ1；DIS：发出门区信号DZ2：1LV和2LV：串联门区信号DZ。—1LS，2LS端站强迫减速开关；—5LS，6LS端站限位开关—7LS，8LS端站极限开关3.1井道中限位开关调整注1：在端站停车时1LS，2LS如脱离，就应该附加1LS’/2LS’，让它们和1LS/2LS串联，使信号继续有效。注2：不允许将1LS/2LS的开关动作和上一层的门区信号一起动作。在这种情况下，可以减小1LS/2LS的距离，同时减小初始化速度，以便复位运行正常。MCS321M调试培训资料mk8888-5-3．21LS/2LS的安装1LS和2LS的距离是根据VELOCITY和ACCELERA计算出来的。下表列出的是理论值：MCS321M调试培训资料mk8888-6-3．3门区光电开关的安...
