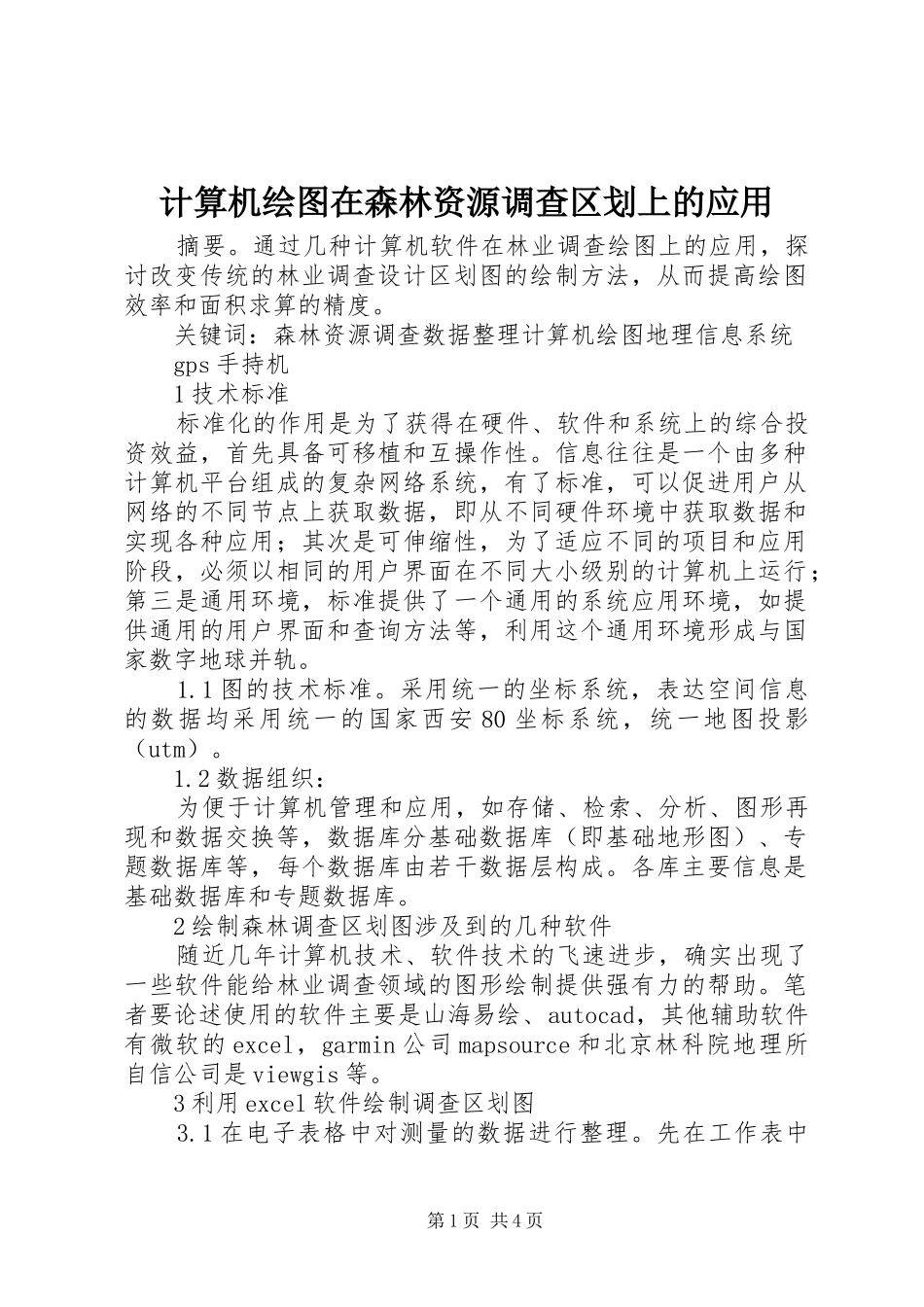

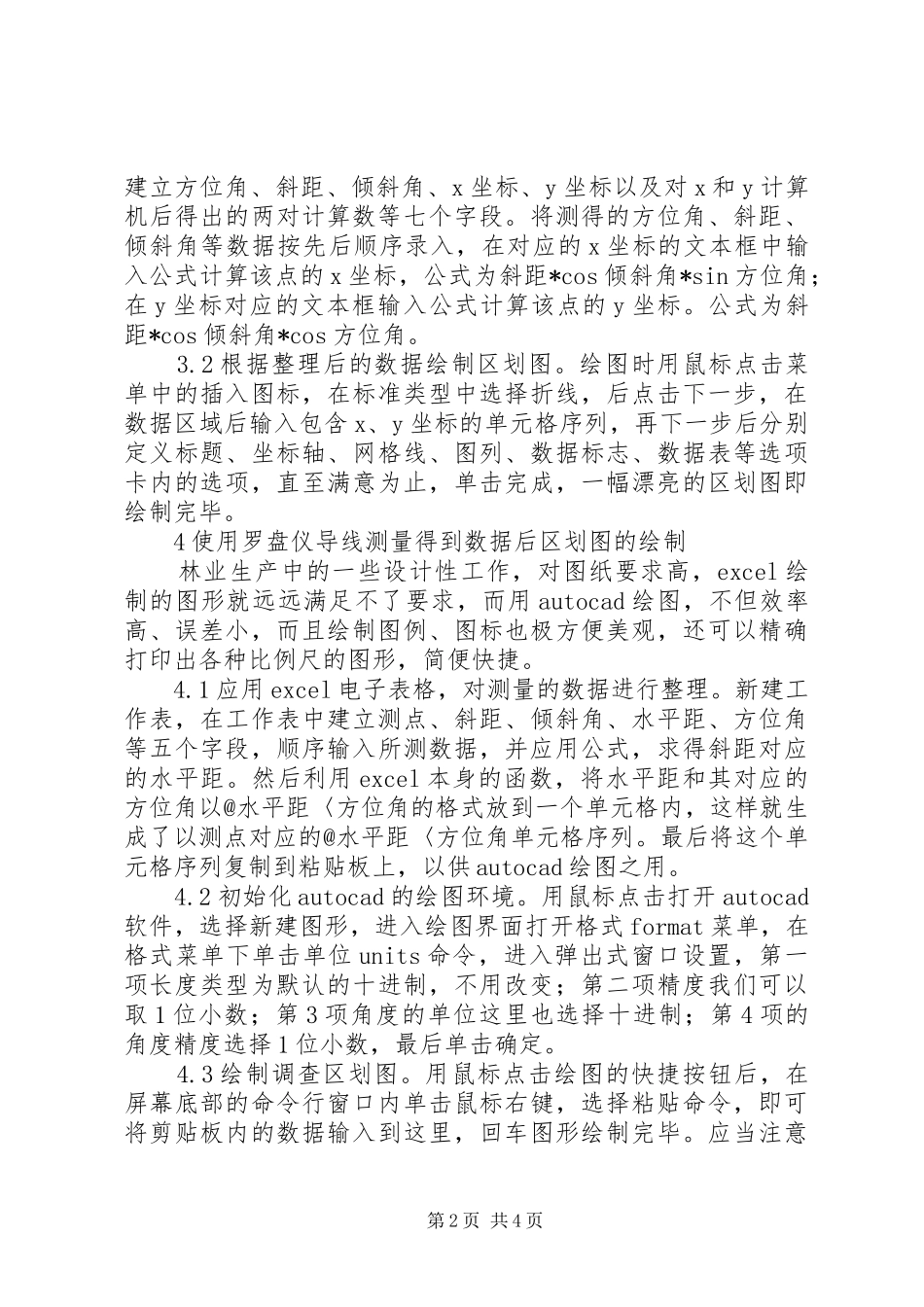

计算机绘图在森林资源调查区划上的应用摘要。通过几种计算机软件在林业调查绘图上的应用，探讨改变传统的林业调查设计区划图的绘制方法，从而提高绘图效率和面积求算的精度。关键词：森林资源调查数据整理计算机绘图地理信息系统gps手持机1技术标准标准化的作用是为了获得在硬件、软件和系统上的综合投资效益，首先具备可移植和互操作性。信息往往是一个由多种计算机平台组成的复杂网络系统，有了标准，可以促进用户从网络的不同节点上获取数据，即从不同硬件环境中获取数据和实现各种应用；其次是可伸缩性，为了适应不同的项目和应用阶段，必须以相同的用户界面在不同大小级别的计算机上运行；第三是通用环境，标准提供了一个通用的系统应用环境，如提供通用的用户界面和查询方法等，利用这个通用环境形成与国家数字地球并轨。1.1图的技术标准。采用统一的坐标系统，表达空间信息的数据均采用统一的国家西安80坐标系统，统一地图投影（utm）。1.2数据组织：为便于计算机管理和应用，如存储、检索、分析、图形再现和数据交换等，数据库分基础数据库（即基础地形图）、专题数据库等，每个数据库由若干数据层构成。各库主要信息是基础数据库和专题数据库。2绘制森林调查区划图涉及到的几种软件随近几年计算机技术、软件技术的飞速进步，确实出现了一些软件能给林业调查领域的图形绘制提供强有力的帮助。笔者要论述使用的软件主要是山海易绘、autocad，其他辅助软件有微软的excel，garmin公司mapsource和北京林科院地理所自信公司是viewgis等。3利用excel软件绘制调查区划图3.1在电子表格中对测量的数据进行整理。先在工作表中第1页共4页建立方位角、斜距、倾斜角、x坐标、y坐标以及对x和y计算机后得出的两对计算数等七个字段。将测得的方位角、斜距、倾斜角等数据按先后顺序录入，在对应的x坐标的文本框中输入公式计算该点的x坐标，公式为斜距*cos倾斜角*sin方位角；在y坐标对应的文本框输入公式计算该点的y坐标。公式为斜距*cos倾斜角*cos方位角。3.2根据整理后的数据绘制区划图。绘图时用鼠标点击菜单中的插入图标，在标准类型中选择折线，后点击下一步，在数据区域后输入包含x、y坐标的单元格序列，再下一步后分别定义标题、坐标轴、网格线、图列、数据标志、数据表等选项卡内的选项，直至满意为止，单击完成，一幅漂亮的区划图即绘制完毕。4使用罗盘仪导线测量得到数据后区划图的绘制林业生产中的一些设计性工作，对图纸要求高，excel绘制的图形就远远满足不了要求，而用autocad绘图，不但效率高、误差小，而且绘制图例、图标也极方便美观，还可以精确打印出各种比例尺的图形，简便快捷。4.1应用excel电子表格，对测量的数据进行整理。新建工作表，在工作表中建立测点、斜距、倾斜角、水平距、方位角等五个字段，顺序输入所测数据，并应用公式，求得斜距对应的水平距。然后利用excel本身的函数，将水平距和其对应的方位角以@水平距〈方位角的格式放到一个单元格内，这样就生成了以测点对应的@水平距〈方位角单元格序列。最后将这个单元格序列复制到粘贴板上，以供autocad绘图之用。4.2初始化autocad的绘图环境。用鼠标点击打开autocad软件，选择新建图形，进入绘图界面打开格式format菜单，在格式菜单下单击单位units命令，进入弹出式窗口设置，第一项长度类型为默认的十进制，不用改变；第二项精度我们可以取1位小数；第3项角度的单位这里也选择十进制；第4项的角度精度选择1位小数，最后单击确定。4.3绘制调查区划图。用鼠标点击绘图的快捷按钮后，在屏幕底部的命令行窗口内单击鼠标右键，选择粘贴命令，即可将剪贴板内的数据输入到这里，回车图形绘制完毕。应当注意第2页共4页的是，对于经常绘制的某类图形，可以先建立图形模板，将各种相同的要素一次性建立完成，绘图时只需将测量数据拷贝到命令行即可，可以极大地提高工作效率。4.4图形打印输。将图形由模型空间复制到图纸空间，在图纸空间里用鼠标单击文件菜单下的打印设置命令，先要选择合适的打印设备，在选择输出的纸型，再设定输出图形的比例尺，点击打印即可打印输出美观的图形。5使用gps区划图的绘制对于用gps进行的...
